Содержание Excavators Komatsu PC400LC-8 S/N 70001-UP(0000159c)

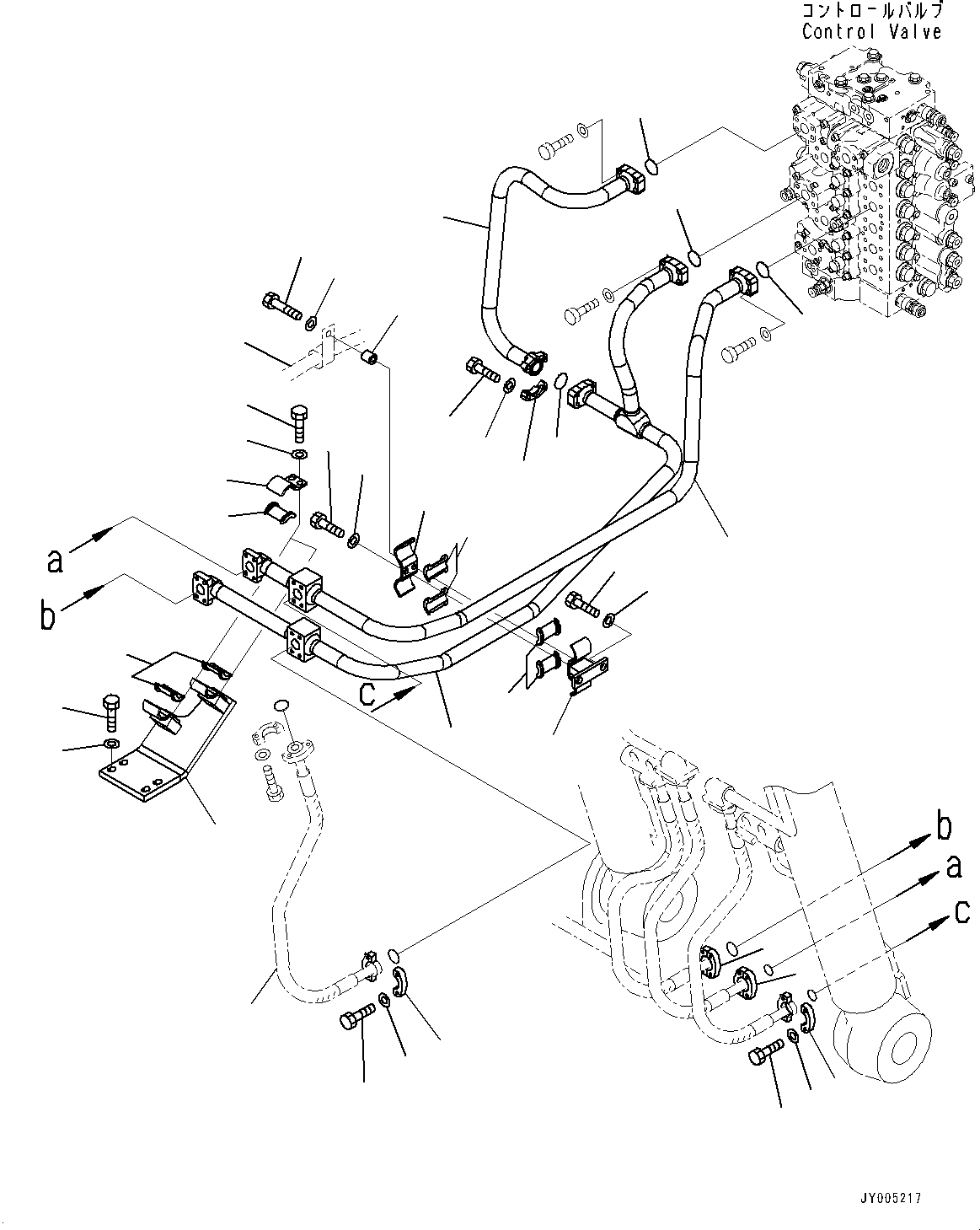

Anti-drop Valve Piping, Cylinder Piping Group (#70001-)(H030001 : H1250-002001)
Номер на схеме Каталожный номер Название Количество Детали
? 02782-10522 Elbow 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-12434 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11015 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02762-00518 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 207-977-5120 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 6131-22-3750 Boss 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81245 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04434-53212 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07095-20523 Cushion 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81230 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 11Y-62-12510 Elbow 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11009 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02762-00313 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 11Y-62-12510 Elbow 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11009 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02777-00312 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02782-10522 Elbow 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-12434 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11015 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02763-00512 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02782-10311 Elbow 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11009 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02762-00318 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02782-10311 Elbow 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07002-11423 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02896-11009 O-ring 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 02777-00320 Hose, Face Seal Type 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 207-977-5120 Bracket 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 6131-22-3750 Boss 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81245 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04434-51912 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07095-20213 Cushion 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 04434-52512 Clip 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 07095-20318 Cushion 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01010-81230 Bolt 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 01643-31232 Washer 1
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 08034-20876 Band 4
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? 08034-20536 Band 2
SN: 70001-
KIT-FLAG: _-
SCC:
SERIALNO: 70001-
? (207-62-63230) Block
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
H1250-002002

Excavators Komatsu / PC400LC-8 S/N 70001-UP(0000159c) / Anti-drop Valve Piping, Cylinder Piping Group (#70001-)(H030001 : H1250-002001)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
