Содержание Excavators Komatsu PC230NHD-7K S/N K40001-UP(pc230nhu)

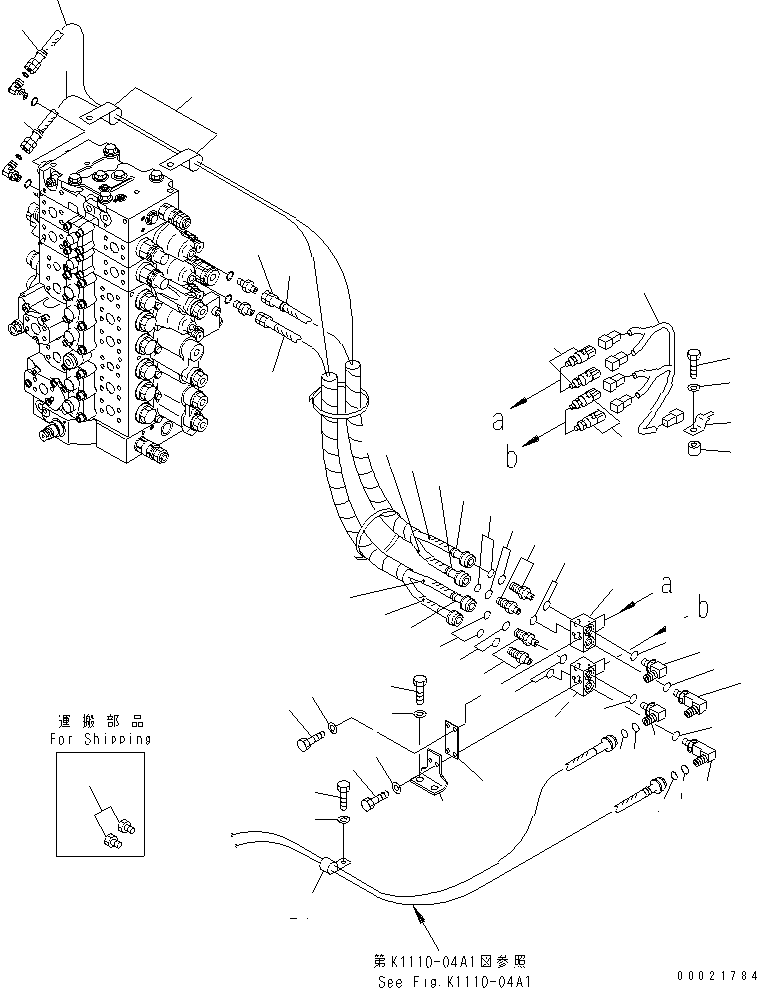

PPC MAIN LINE (BLOCK) (2 ATTACHMENT) (2 PB)(150570 : H1840-02A5)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-62-43430 BLOCK 2
SN: K41270-
? 01010-80820 BOLT 4
SN: K41270-
? 01643-30823 WASHER 4
SN: K41270-
? 20Y-62-43450 PLATE 1
SN: K41270-
? 20Y-62-43440 BRACKET 1
SN: K40001-
? 01010-81225 BOLT 2
SN: K41270-
? 01643-31232 WASHER 2
SN: K41270-
? 20Y-62-22271 ELBOW 2
SN: K41270-
? 201-60-11390 • O-RING 1
SN: K40001-
? 20Y-62-19560 • O-RING 1
SN: K40001-
? 07002-01423 O-RING 2
SN: K41270-
? 14X-43-14840 ELBOW 2
SN: K41270-
? 201-60-11390 • O-RING 1
SN: K40001-
? 20Y-62-19560 • O-RING 1
SN: K40001-
? 07002-11423 O-RING 2
SN: K41270-
? 20Y-62-16630 NIPPLE 2
SN: K40001-
? 201-60-11390 • O-RING 1
SN: K40001-
? 20Y-62-19560 • O-RING 1
SN: K40001-
? 07040-11409 PLUG 2
SN: K41270-
? 07002-01423 O-RING 4
SN: K41270-
? 206-06-61130 SWITCH 4
SN: K41270-
? 20Y-06-22430 WIRING HARNESS 1
SN: K41270-
? 08053-01512 CLIP 1
SN: K40001-
? 195-33-11220 SPACER 1
SN: K40001-
? 01010-81045 BOLT 1
SN: K40001-
? 01643-31032 WASHER 1
SN: K40001-
? 04434-53412 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 20Y-62-43980 HOSE ? 1450MM 2
SN: K40001-
? 20Y-62-43990 HOSE ? 2150MM 2
SN: K40001-
? 20Y-62-22840 BAND ? BLACK 2
SN: K40001-
? 20Y-62-22860 BAND ? BROWN 2
SN: K40001-
? 04435-51612 CLIP 2
SN: K40001-

Excavators Komatsu / PC230NHD-7K S/N K40001-UP(pc230nhu) / PPC MAIN LINE (BLOCK) (2 ATTACHMENT) (2 PB)(150570 : H1840-02A5)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
