Номер на схеме Каталожный номер Название Количество Детали
? (702-21-01910) VALVE ASS'Y,(SEE FIG.Y1679-01A0) 1
SN: K40001-
? 01010-81040 BOLT 3
SN: K40001-
? 01643-31032 WASHER 3
SN: K40001-
? 20Y-62-43270 BRACKET 1
SN: K40001-
? 07049-01215 PLUG 2
SN: K40001-
? 01010-81285 BOLT 4
SN: K40001-
? 01643-31232 WASHER 4
SN: K40001-
? 07097-01005 HOSE 1
SN: K40001-
? 21T-09-11460 O-RING 2
SN: K40001-
? 07371-31049 FLANGE 4
SN: K40001-
? 07372-21035 BOLT 8
SN: K40001-
? 01643-51032 WASHER 8
SN: K40001-
? 07097-21217 HOSE 1
SN: K40213-
? 07097-21218 HOSE 1
SN: K40001-K40212
? 07000-13038 O-RING 2
SN: K40001-
? 07371-51260 FLANGE 4
SN: K40001-
? 01010-81245 BOLT 8
SN: K40194-
? 07372-21245 BOLT 8
SN: K40001-K40193
? 01643-31232 WASHER 8
SN: K40194-
? 01643-51232 WASHER 8
SN: K40001-K40193
? 20Y-62-43460 NIPPLE 1
SN: K40001-
? 02896-11008 O-RING 1
SN: K40001-
? 07002-12034 O-RING 1
SN: K40001-
? 11Y-62-12160 ELBOW 1
SN: K40001-
? 02896-11008 O-RING 1
SN: K40001-
? 07002-11423 O-RING 1
SN: .-
? 07002-01423 O-RING 1
SN: K40001-.

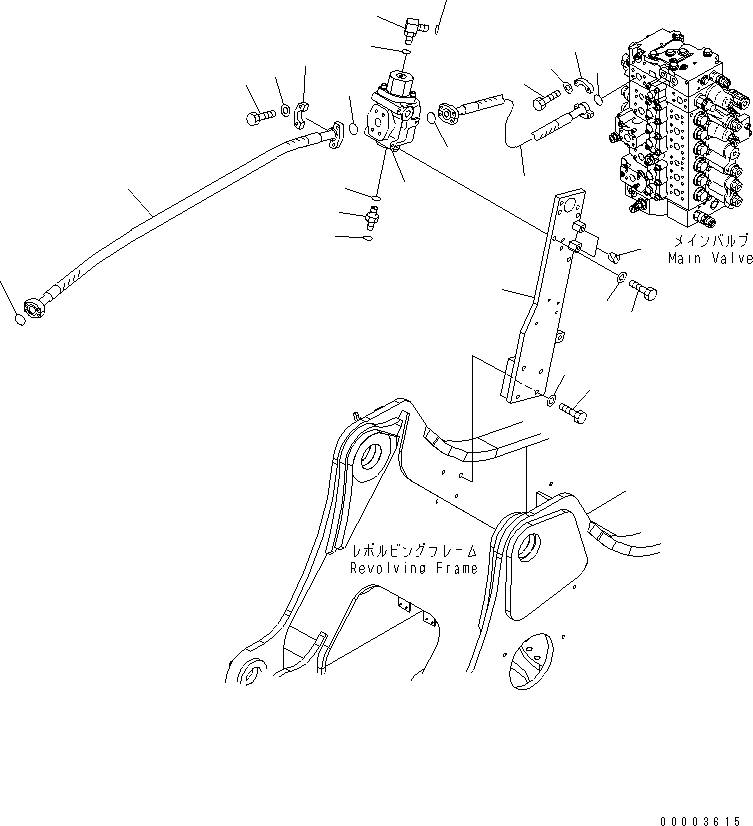

Excavators Komatsu / PC240LC-7K S/N K40001-UP(pc240l2u) / ATTACHMENT LINE (MAIN R.H.) (1 ACTUATOR)(150400 : H1270-02A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
