Содержание Excavators Komatsu PC240LC-7K S/N K40001-UP(pc240l2u)

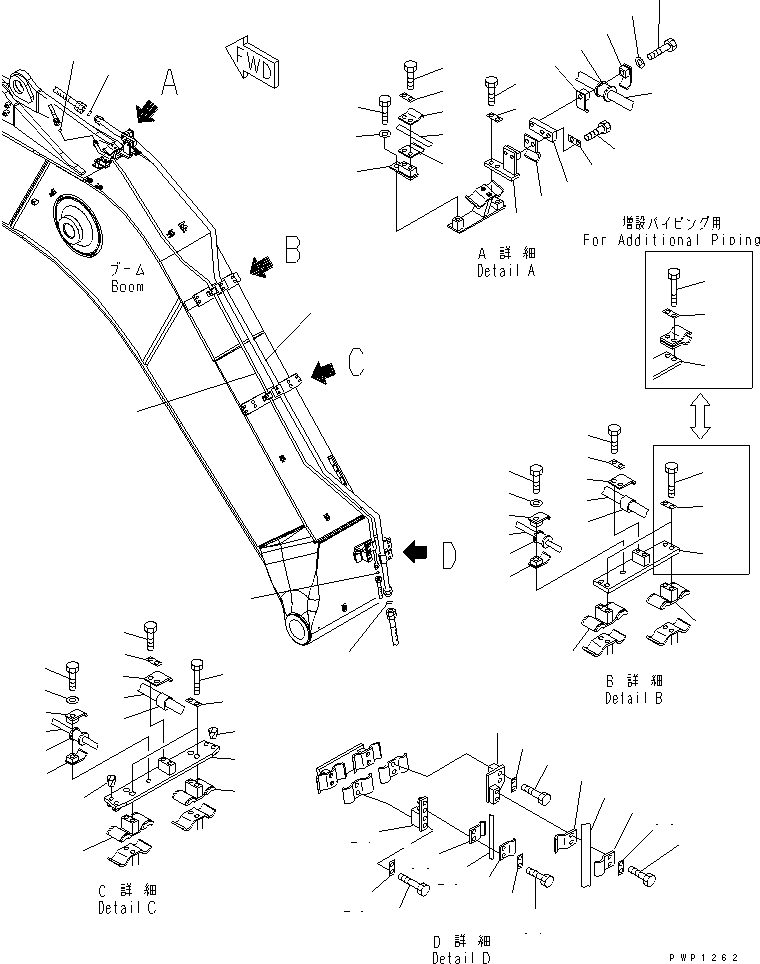

BURST VALVE LINE (BOOM AND ARM) (ARM CYLINDER SIDE) (2/2)(150360 : H1250-04A1)
Номер на схеме Каталожный номер Название Количество Детали
? 206-62-73330 BRACKET 1
SN: K40001-
? 01010-81230 BOLT 2
SN: K40001-
? 20Y-62-13450 PLATE 1
SN: K40001-
? 206-62-73320 BRACKET 1
SN: K40001-
? 01010-81230 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 20Y-62-43171 BRACKET 1
SN: K40001-
? 20Y-62-42961 BRACKET 1
SN: K40001-
? 20Y-62-42951 BRACKET 1
SN: K40001-
? 01010-81285 BOLT 4
SN: K40001-
? 01010-81295 BOLT 4
SN: K40001-
? 20Y-62-13450 PLATE 2
SN: K40001-
? 20Y-62-43171 BRACKET 1
SN: K40001-
? 20Y-62-42961 BRACKET 1
SN: K40001-
? 20Y-62-42941 BRACKET 1
SN: K40001-
? 01010-81285 BOLT 4
SN: K40001-
? 20Y-62-13450 PLATE 2
SN: K40001-
? 206-62-73470 BRACKET 1
SN: K40001-
? 01010-81270 BOLT 2
SN: K40001-
? 20Y-62-13450 PLATE 1
SN: K40001-
? 20Y-62-42691 BRACKET 1
SN: K40001-
? 01010-81280 BOLT 2
SN: K40001-
? 20Y-62-13450 PLATE 1
SN: K40001-
? 206-62-73360 TUBE 1
SN: K40001-
? 02896-11018 O-RING 2
SN: K40001-
? 206-62-73350 TUBE 1
SN: K40001-
? 02896-11009 O-RING 2
SN: K40001-
? 20Y-62-13650 CLAMP 3
SN: K40001-
? 01010-81230 BOLT 4
SN: K40001-
? 20Y-62-13450 PLATE 2
SN: K40001-
? 20Y-62-42811 CLAMP 2
SN: K40001-
? 21K-62-35270 CUSHION 2
SN: K40001-
? 01010-81230 BOLT 4
SN: K40001-
? 20Y-62-13450 PLATE 2
SN: K40001-
? 20Y-966-2310 CLAMP 4
SN: K40001-
? 01010-81230 BOLT 2
SN: K40001-
? 01010-81235 BOLT 2
SN: K40001-
? 20Y-62-13450 PLATE 2
SN: K40001-
? 07094-10315 CLAMP 4
SN: K40001-
? 07095-00314 CUSHION 2
SN: K40001-
? 01010-81265 BOLT 2
SN: K40001-
? 01643-31232 WASHER 2
SN: K40001-
? 07049-01215 PLUG 4
SN: K40001-
? 206-62-73490 PLATE 1
SN: K40001-
? 01010-81270 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 07094-10620 CLAMP 2
SN: K40001-
? 07095-00628 CUSHION 1
SN: K40001-

Excavators Komatsu / PC240LC-7K S/N K40001-UP(pc240l2u) / BURST VALVE LINE (BOOM AND ARM) (ARM CYLINDER SIDE) (2/2)(150360 : H1250-04A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
