Содержание Excavators Komatsu PC240LC-7K S/N K40001-UP(pc240l2u)

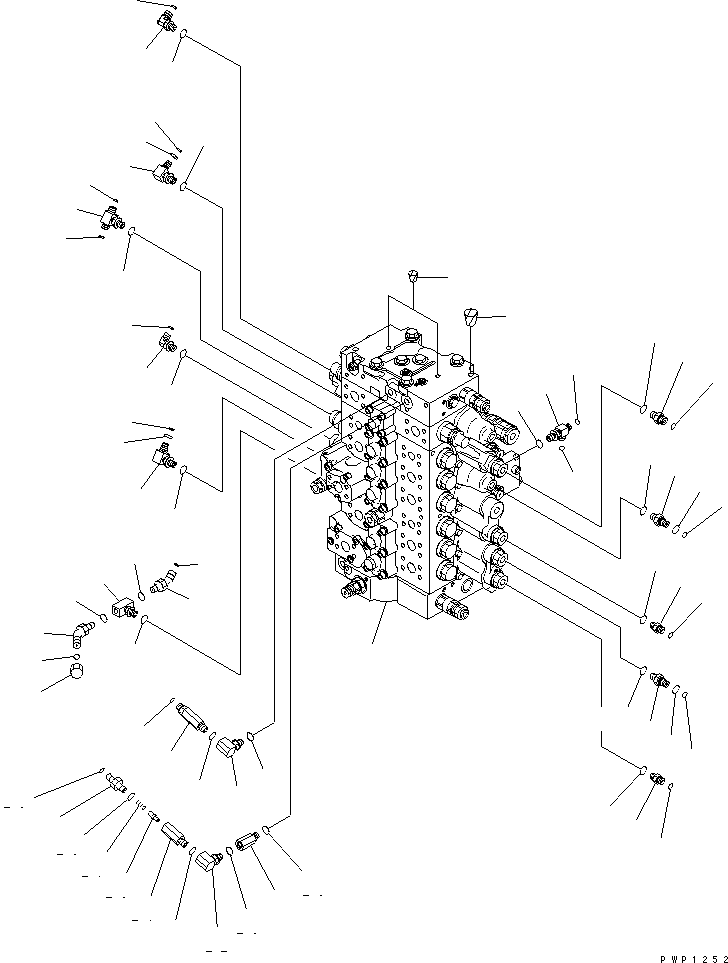

MAIN VALVE (CONNECTING PARTS) (1/2) (1 ACTUATOR)(150020 : H0120-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 723-48-22800 VALVE ASS'Y 1
SN: K40333-
? 723-47-22500 VALVE ASS'Y 1
SN: K40317-K40332
? (723-47-20501) VALVE ASS'Y,(SEE FIG.Y1662-01A0) 1
SN: K40105-K40316
? (723-47-20500) VALVE ASS'Y,(SEE FIG.Y1662-01A0) 1
SN: K40001-K40104
? 07049-01012 PLUG 2
SN: K40001-
? 07049-01215 PLUG 2
SN: K40001-
? 22U-62-22480 ELBOW 2
SN: K40001-
? 201-60-11390 • O-RING 1
SN: K40001-
? 20Y-62-19560 • O-RING 1
SN: K40001-
? 20Y-62-41820 NIPPLE 2
SN: K40001-
? 201-60-11390 • O-RING 1
SN: K40001-
? 20Y-62-19560 • O-RING 1
SN: K40001-
? 11Y-62-12160 ELBOW 1
SN: K40001-
? 02896-11008 O-RING 1
SN: K40001-
? 02782-10311 ELBOW 1
SN: K40001-
? 02896-11009 O-RING 1
SN: K40001-
? 11Y-62-12330 TEE 1
SN: K40001-
? 02896-11008 O-RING 2
SN: K40001-
? 11Y-62-12130 NIPPLE 2
SN: K40001-
? 02896-11008 O-RING 2
SN: K40001-
? 11Y-62-12520 NIPPLE 1
SN: K40001-
? 02896-11009 O-RING 1
SN: K40001-
? 07002-11423 O-RING 10
SN: K40001-
? 20Y-62-22160 ADAPTER 1
SN: K40001-
? 20F-61-12460 ELBOW 2
SN: K40001-
? 07002-11423 O-RING 3
SN: K40001-
? 20Y-62-41601 VALVE ASS'Y 2
SN: K40001-
? ☆ • BODY 1
SN: K40001-
? 20Y-60-22270 • POPPET 1
SN: K40001-
? 20Y-62-41970 • NIPPLE 1
SN: K40001-
? 701-20-61230 • SPRING 1
SN: K40001-
? 07002-11423 • O-RING 1
SN: K40001-
? 02896-11008 O-RING 2
SN: K40001-
? 07002-11423 O-RING 2
SN: K40001-
? 11Y-62-12250 TEE 1
SN: K40001-
? 07002-11423 O-RING 1
SN: K40001-
? 02896-11008 O-RING 2
SN: K40001-
? 20Y-62-43640 TEE 1
SN: K40001-
? 07002-11423 O-RING 1
SN: K40001-
? 02783-10210 ELBOW 1
SN: K40425-
? 11Y-62-12240 ELBOW 1
SN: K40001-K40424
? 07002-11423 O-RING 1
SN: K40001-
? 02896-11008 O-RING 1
SN: K40001-
? 11Y-62-12510 ELBOW 1
SN: K40001-
? 07002-11423 O-RING 1
SN: K40001-
? 02896-11009 O-RING 1
SN: K40001-
? 02789-00315 NUT,CAP 1
SN: K40001-

Excavators Komatsu / PC240LC-7K S/N K40001-UP(pc240l2u) / MAIN VALVE (CONNECTING PARTS) (1/2) (1 ACTUATOR)(150020 : H0120-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
