Содержание Excavators Komatsu PC240LC-7K S/N K40001-UP(pc240l2u)

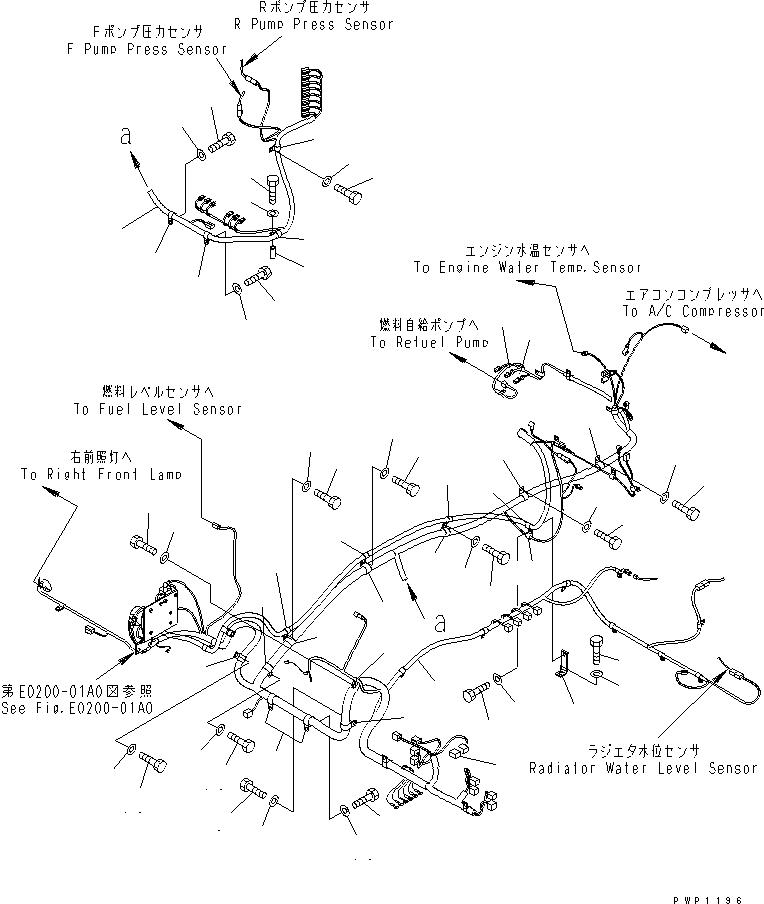

WIRING (MAIN HARNESS) (HARNESS AND CLIP)(120040 : E0200-02A0)
Номер на схеме Каталожный номер Название Количество Детали
? 206-06-71111 WIRING HARNESS 1
SN: K40652-
? 206-06-71110 WIRING HARNESS 1
SN: K40001-K40651
? 22U-06-11270 • FUSIBLE LINK ? 65A 1
SN: K40001-
? 20Y-06-31660 • FUSIBLE LINK ? 30A 1
SN: K40001-
? 20Y-62-22790 • BAND ? RED 1
SN: K40001-
? 20Y-62-22830 • BAND ? WHITE 1
SN: K40001-
? 206-06-71120 CONNECTOR 1
SN: K40001-K40651
? 04434-53412 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51012 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-53412 CLIP 2
SN: K40001-
? 01010-81225 BOLT 2
SN: K40001-
? 01643-31232 WASHER 2
SN: K40001-
? 04434-52512 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-53412 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51912 CLIP 1
SN: K40001-
? 04434-53412 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51912 CLIP 1
SN: K40001-
? 04434-53412 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51912 CLIP 1
SN: K40001-
? 04434-52712 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-52712 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-52712 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 203-06-61730 BRACKET 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51912 CLIP 1
SN: K40001-
? 04434-51412 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-52112 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-52112 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-52112 CLIP 1
SN: K40001-
? 154-979-1480 COLLAR 1
SN: K40001-
? 01010-81275 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
? 04434-51912 CLIP 1
SN: K40001-
? 01010-81225 BOLT 1
SN: K40001-
? 01643-31232 WASHER 1
SN: K40001-
