Содержание Wheel Loaders Komatsu WA500-7 S/N 10001-UP(0000636H)

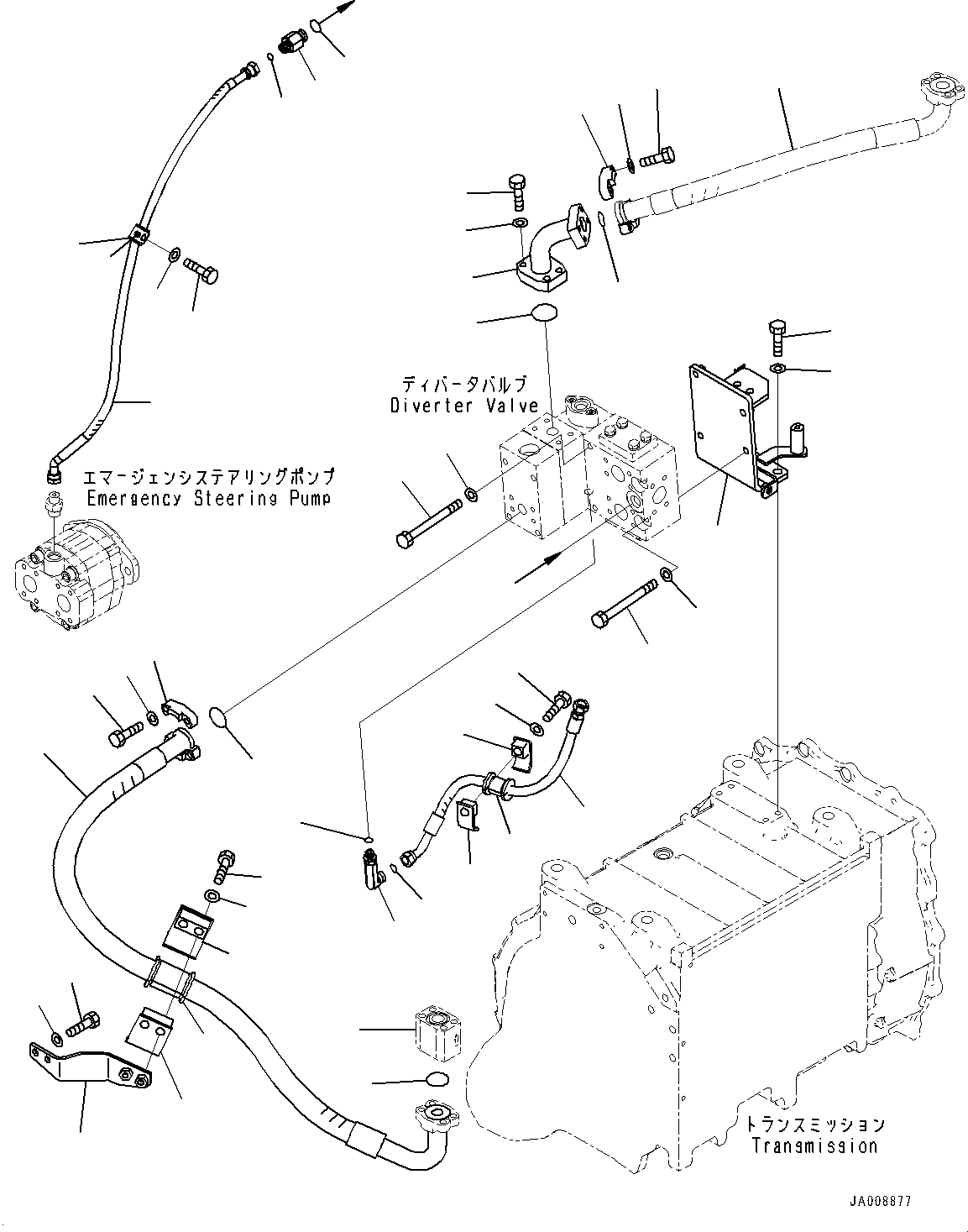

Torque Converter and Transmission, Emergency Steering Pump Piping (1/2)(F002033 : F4300-001033)
Номер на схеме Каталожный номер Название Количество Детали
? 02782-10312 Elbow 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07002-61423 O-Ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 02896-61009 O-Ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 425-875-3120 Union 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07002-62034 O-Ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 02896-61009 O-Ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31032 Washer 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01011-81010 Bolt 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81095 Bolt 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31032 Washer 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 425-62-41510 Bracket 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81230 Bolt 4
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31232 Washer 4
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07000-B3032 O-Ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07371-31049 Flange, Split 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07372-21035 Bolt 4
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-51032 Washer 4
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 425-62-45450 Tube 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07000-B3038 O-Ring 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07372-21040 Bolt 4
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-51032 Washer 4
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 425-62-31472 Hose 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07000-B3032 O-Ring 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07371-31049 Flange, Split 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07372-21035 Bolt 4
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-51032 Washer 4
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 02764-00309 Hose, Face Seal Type 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 425-62-41760 Hose 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 22P-62-13510 Clamp 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07095-00317 Cushion 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81260 Bolt 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31232 Washer 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07095-20314 Cushion 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 04434-52110 Clip 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81025 Bolt 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31032 Washer 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 425-62-31481 Bracket 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81020 Bolt 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31032 Washer 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 22P-62-13530 Clamp 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 07095-01035 Cushion 1
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01010-81285 Bolt 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? 01643-31232 Washer 2
SN: 10001-
KIT-FLAG: _-
SCC:
SERIALNO: 10001-
? (425-62-42330) Hose
KIT-FLAG: _-
SCC:
SERIALNO: -
 H0110-001004
? (702-13-23902) Valve Assembly
KIT-FLAG: _-
SCC:
SERIALNO: -
 H4410-001003

Wheel Loaders Komatsu / WA500-7 S/N 10001-UP(0000636H) / Torque Converter and Transmission, Emergency Steering Pump Piping (1/2)(F002033 : F4300-001033)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
