Содержание Compactors Komatsu CD230 S/N 370720051 - Up(cd230)

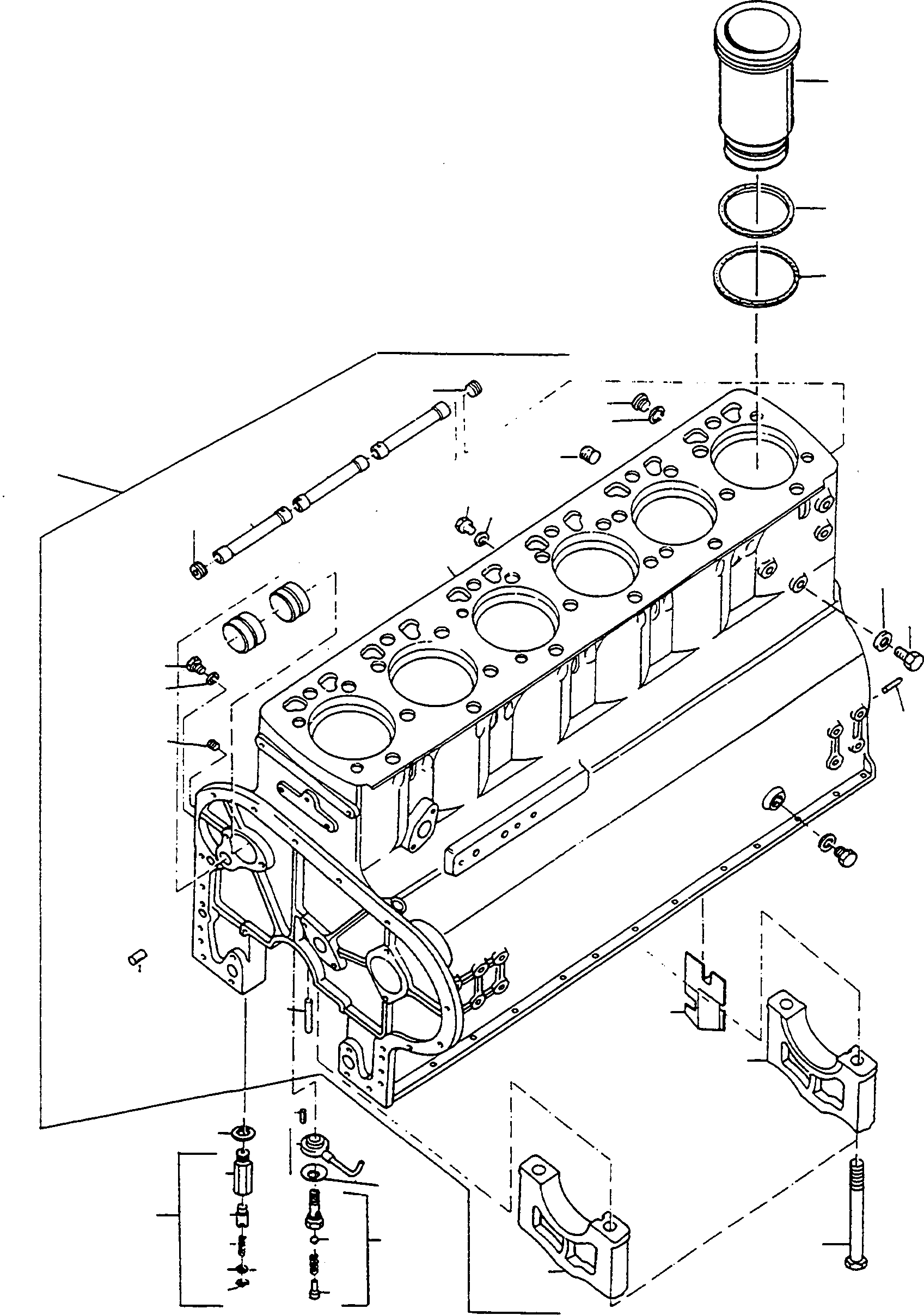

CYLINDER BLOCK AND ATTACHING PARTS(01-02 : A1893)
Наименование Страница Код страницы
GASKET KIT, CYLINDER BLOC 01-03 9118

Номер на схеме Каталожный номер Название Количество Детали
? 3090273M91 CYLINDER BLOCK 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: KURBELGEHAEUSE
FranzDesc: BLOC CYLINDRE
ItalDesc: BLOCCO CILINDRI
SpanDesc: BLOQUE DE CILINDROS
? • CYLINDER BLOCK 1
EnglischBem: ORDER 3090 273 M91
DeutschBem: BESTELLE 3090 273 M91
FranzBem: COMMANDER 3090 273 M91
ItalBem: ORDINARE 3090 273 M91
SpanBem: PEDIR 3090 273 M91
DeutschDesc: KURBELGEHAEUSE
FranzDesc: BLOC CYLINDRE
ItalDesc: BLOCCO CILINDRI
SpanDesc: BLOQUE DE CILINDROS
? 2870803M1 • BEARING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: LAGER
FranzDesc: COUSSINET
ItalDesc: CUSCINETTO
SpanDesc: RODAMIENTO
? 2870804M1 • BEARING 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: LAGER
FranzDesc: COUSSINET
ItalDesc: CUSCINETTO
SpanDesc: RODAMIENTO
? 2872175M1 • TUBE 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHR
FranzDesc: TUBE
ItalDesc: TUBO
SpanDesc: TUBO
? 2872174M1 • TUBE 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHR
FranzDesc: TUBE
ItalDesc: TUBO
SpanDesc: TUBO
? 2872173M1 • TUBE 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ROHR
FranzDesc: TUBE
ItalDesc: TUBO
SpanDesc: TUBO
? 1443743X1 • PLUG 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VERSCHLUSSSTOPFEN
FranzDesc: BOUCHON
ItalDesc: TAPPO
SpanDesc: TAPON
? 1444256X1 • PLUG 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VERSCHLUSSSTOPFEN
FranzDesc: BOUCHON
ItalDesc: TAPPO
SpanDesc: TAPON
? 1444261X1 • PLUG 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VERSCHLUSSSTOPFEN
FranzDesc: BOUCHON
ItalDesc: TAPPO
SpanDesc: TAPON
? 3004780X1 • PLUG 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VERSCHLUSSSTOPFEN
FranzDesc: BOUCHON
ItalDesc: TAPPO
SpanDesc: TAPON
? 1440993X1 • SEAL 10
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTRING
FranzDesc: BAGUE ETANCHEITE
ItalDesc: TENUTA
SpanDesc: RETEN
? 2872172M1 • BAFFLE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: LEITBLECH
FranzDesc: DEFLECTEUR
ItalDesc: DEFLETTORE
SpanDesc: DEFLECTOR
? • BED BRACKET 1
EnglischBem: ORDER 3090 273 M91
DeutschBem: BESTELLE 3090 273 M91
FranzBem: COMMANDER 3090 273 M91
ItalBem: ORDINARE 3090 273 M91
SpanBem: PEDIR 3090 273 M91
DeutschDesc: LAGERBOCK
FranzDesc: CHEVALET SUPPORT
ItalDesc: CAVALLO SOPPORTO
SpanDesc: CABALLETE SOPORTE
? • BED BRACKET 6
EnglischBem: ORDER 3090 273 M91
DeutschBem: BESTELLE 3090 273 M91
FranzBem: COMMANDER 3090 273 M91
ItalBem: ORDINARE 3090 273 M91
SpanBem: PEDIR 3090 273 M91
DeutschDesc: LAGERBOCK
FranzDesc: CHEVALET SUPPORT
ItalDesc: CAVALLO SOPPORTO
SpanDesc: CABALLETE SOPORTE
? 1444035X1 • SCREW 14
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 1443800X1 • DOWEL 7
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ZYLINDERSTIFT
FranzDesc: PLOT
ItalDesc: SPINA
SpanDesc: CENTRAJE
? 1444267X1 • SCREW 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 1440997X1 • SEAL 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTRING
FranzDesc: BAGUE ETANCHEITE
ItalDesc: TENUTA
SpanDesc: RETEN
? 390588X1 • PLUG 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VERSCHLUSSSTOPFEN
FranzDesc: BOUCHON
ItalDesc: TAPPO
SpanDesc: TAPON
? 1443848X1 • SEAL 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTRING
FranzDesc: BAGUE ETANCHEITE
ItalDesc: TENUTA
SpanDesc: RETEN
? 1444406X1 • DOWEL 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ZYLINDERSTIFT
FranzDesc: PLOT
ItalDesc: SPINA
SpanDesc: CENTRAJE
? 3006289X1 • DOWEL 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ZYLINDERSTIFT
FranzDesc: PLOT
ItalDesc: SPINA
SpanDesc: CENTRAJE
? 390839X1 • SEAL 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTRING
FranzDesc: BAGUE ETANCHEITE
ItalDesc: TENUTA
SpanDesc: RETEN
? 1443750X1 • PLUG 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VERSCHLUSSSTOPFEN
FranzDesc: BOUCHON
ItalDesc: TAPPO
SpanDesc: TAPON
? 1444747X1 SEAL 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTRING
FranzDesc: BAGUE ETANCHEITE
ItalDesc: TENUTA
SpanDesc: RETEN
? 3093426M91 VALVE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VENTIL
FranzDesc: SOUPAPE
ItalDesc: VALVOLA
SpanDesc: VALVULA
? • VALVE 1
EnglischBem: ORDER 3093 426 M91
DeutschBem: BESTELLE 3093 426 M91
FranzBem: COMMANDER 3093 426 M91
ItalBem: ORDINARE 3093 426 M91
SpanBem: PEDIR 3093 426 M91
DeutschDesc: VENTIL
FranzDesc: SOUPAPE
ItalDesc: VALVOLA
SpanDesc: VALVULA
? 3093424M1 • POPPET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VENTILKEGEL
FranzDesc: POUSSOIR
ItalDesc: SUPPORTO
SpanDesc: CONTRAPUNTA
? 3093425M1 • COMPRESSION SPRING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DRUCKFEDER
FranzDesc: RESSORT DE COMPR
ItalDesc: MOLLA COMPOSTA
SpanDesc: MUELLE COMPRESOR
? 2871742M1 • DISC 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHEIBE
FranzDesc: DISQUE
ItalDesc: DISCO
SpanDesc: DISCO
? • DUMMY 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DUMMY
FranzDesc: DUMMY
ItalDesc: DUMMY
SpanDesc: DUMMY
? 1444472X1 • CIRCLIP 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SICHERUNGSRING
FranzDesc: CIRCLIP
ItalDesc: CIRCLIP
SpanDesc: CIRCLIP
? 1440397X1 SLEEVE 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: HUELSE
FranzDesc: MANCHON
ItalDesc: MANICOTTO
SpanDesc: CAMISA
? 2870849M92 NOZZLE 3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DUESE
FranzDesc: NEZ INJECTEUR
ItalDesc: SPRUZZATORE
SpanDesc: TOBERA
? 2870848M92 NOZZLE 3
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DUESE
FranzDesc: NEZ INJECTEUR
ItalDesc: SPRUZZATORE
SpanDesc: TOBERA
? 2867218M1 SPRING 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FEDER
FranzDesc: RESSORT
ItalDesc: MOLLA
SpanDesc: MUELLE
? 2870844M91 VALVE 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VENTIL
FranzDesc: SOUPAPE
ItalDesc: VALVOLA
SpanDesc: VALVULA
? • VALVE 6
EnglischBem: ORDER 2870 844 M91
DeutschBem: BESTELLE 2870 844 M91
FranzBem: COMMANDER 2870 844 M91
ItalBem: ORDINARE 2870 844 M91
SpanBem: PEDIR 2870 844 M91
DeutschDesc: VENTIL
FranzDesc: SOUPAPE
ItalDesc: VALVOLA
SpanDesc: VALVULA
? 1444586X1 • BALL 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: KUGEL
FranzDesc: BILLE
ItalDesc: SFERA
SpanDesc: BOLA
? 2870820M1 • SPRING 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FEDER
FranzDesc: RESSORT
ItalDesc: MOLLA
SpanDesc: MUELLE
? 2870826M1 • PEG 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: STIFT
FranzDesc: CHEVILLE
ItalDesc: SPINA
SpanDesc: CLAVIJA
? 3093482M1 LINER 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: LAUFBUCHSE
FranzDesc: CHEMISE
ItalDesc: CAMICIA
SpanDesc: CAMISA
? 2997353M1 O-RING 12
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: O-RING
FranzDesc: JOINT TORIQUE
ItalDesc: ANELLO OR
SpanDesc: JUNTA TORICA
? 2869916M2 SEAL 12
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTRING
FranzDesc: BAGUE ETANCHEITE
ItalDesc: TENUTA
SpanDesc: RETEN

Compactors Komatsu / CD230 S/N 370720051 - Up(cd230) / CYLINDER BLOCK AND ATTACHING PARTS(01-02 : A1893)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
