Содержание Compactors Komatsu CD230 S/N 370720051 - Up(cd230)

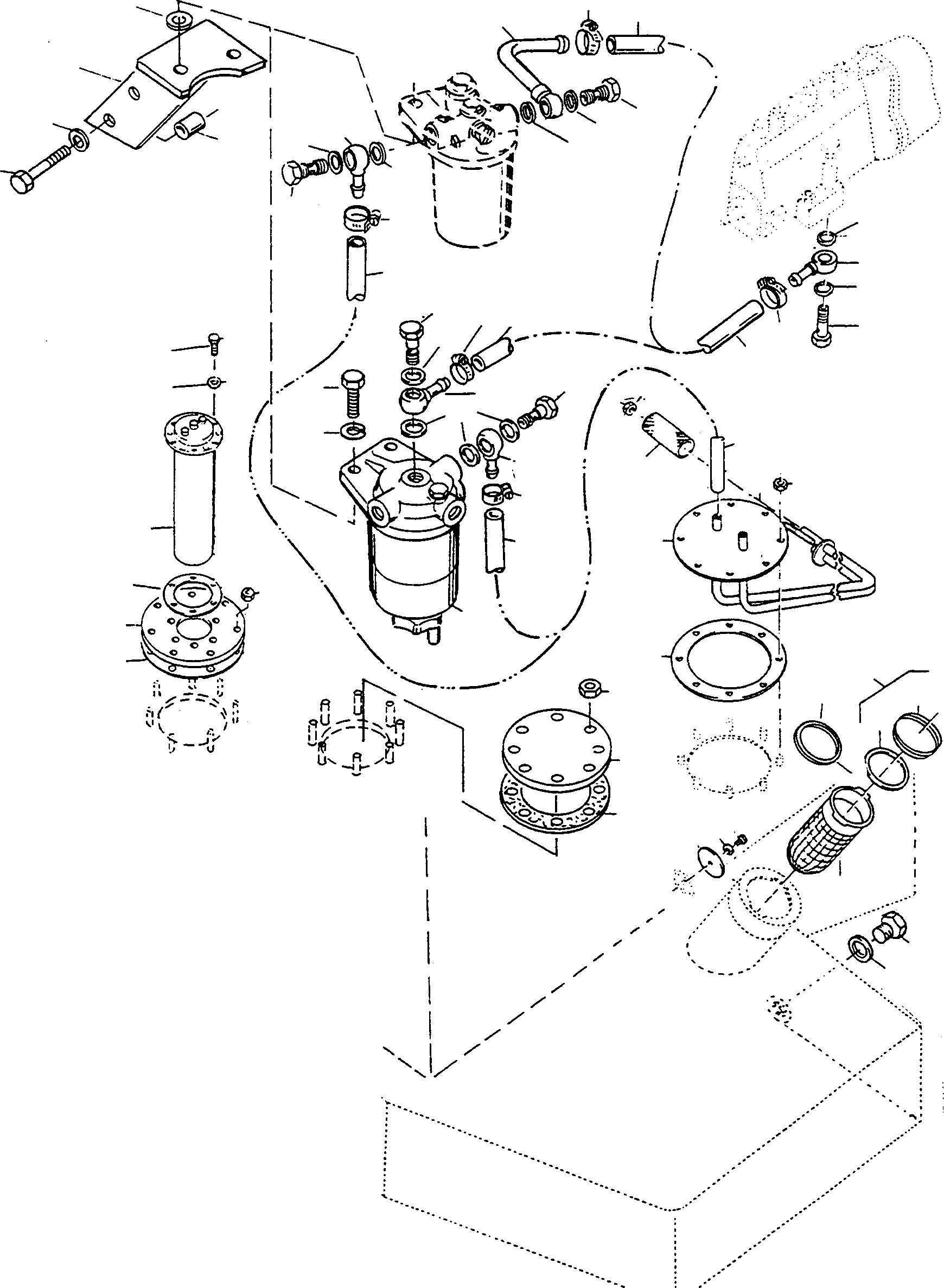

FUEL SYSTEM, PRE FILTER(01-28 : A3754)
Наименование Страница Код страницы
FUEL FILTER 01-31 A1944

Номер на схеме Каталожный номер Название Количество Детали
? 2876009M1 TANK CAP 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: TANKVERSCHLUSS
FranzDesc: BOUCHON DU RESERVO
ItalDesc: TAPPO DEL SERBATOIO
SpanDesc: TAPON DE DEPOSITO
? • COVER 1
EnglischBem: ORDER 2876 009 M1
DeutschBem: BESTELLE 2876 009 M1
FranzBem: COMMANDER 2876 009 M1
ItalBem: ORDINARE 2876 009 M1
SpanBem: PEDIR 2876 009 M1
DeutschDesc: DECKEL
FranzDesc: COUVERCLE
ItalDesc: COPERCHIO
SpanDesc: CUBIERTA
? 2874470M2 • GASKET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTUNG
FranzDesc: JOINT
ItalDesc: GIUNTO
SpanDesc: JUNTA
? 4000123M91 STRAINER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FILTERSIEB
FranzDesc: CREPINE
ItalDesc: FILTRO
SpanDesc: FILTRO
? 4000220M1 GASKET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTUNG
FranzDesc: JOINT
ItalDesc: GIUNTO
SpanDesc: JUNTA
? 339160X1 SCREW 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 391011X1 PLAIN WASHER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 2950350M1 DISC 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHEIBE
FranzDesc: DISQUE
ItalDesc: DISCO
SpanDesc: DISCO
? 4210246M91 FLANGE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FLANSCH
FranzDesc: FLASQUE
ItalDesc: FLANGIA
SpanDesc: BRIDA
? 2950343M1 GASKET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTUNG
FranzDesc: JOINT
ItalDesc: GIUNTO
SpanDesc: JUNTA
? 1444331X1 NUT 8
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? 4210821M91 SENDER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: GEBER
FranzDesc: EMETTEUR
ItalDesc: TRASMETTITORE
SpanDesc: EMISOR
? 2945530M1 GASKET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTUNG
FranzDesc: JOINT
ItalDesc: GIUNTO
SpanDesc: JUNTA
? 391074X1 SCREW 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 2999780M1 PLAIN WASHER 6
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 4200558M1 COVER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DECKEL
FranzDesc: COUVERCLE
ItalDesc: COPERCHIO
SpanDesc: CUBIERTA
? 2950343M1 GASKET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTUNG
FranzDesc: JOINT
ItalDesc: GIUNTO
SpanDesc: JUNTA
? 1444331X1 NUT 16
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? 2992582M91 PRE FILTER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VORFILTER
FranzDesc: PRE FILTRE
ItalDesc: PRE FILTRO
SpanDesc: PRE FILTRO
? 1441512X1 SCREW 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 1443790X1 SPRING WASHER 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FEDERRING
FranzDesc: RONDELLE FREIN
ItalDesc: ROSETTA ELASTICA
SpanDesc: ARANDELA MUELLE
? 390734X1 PLAIN WASHER 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: UNTERLEGSCHEIBE
FranzDesc: RONDELLE
ItalDesc: RONDELLA
SpanDesc: ARANDELA
? 2999610M1 BANJO BOLT 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: HOHLSCHRAUBE
FranzDesc: VIS BANJO
ItalDesc: BOCCHETTONE
SpanDesc: TORNILLO DIFER.
? 390839X1 SEAL 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTRING
FranzDesc: BAGUE ETANCHEITE
ItalDesc: TENUTA
SpanDesc: RETEN
? 2999722M1 BANJO FITTING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: RINGSTUECK
FranzDesc: RACCORD BANJO
ItalDesc: FISSAGGIO RACCORDO
SpanDesc: FIJACION RACORD
? 2995123X1 CLIP 4
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHELLE
FranzDesc: COLLIER
ItalDesc: FERMAGLIO
SpanDesc: ABRAZADERA
? 2995581X1 HOSE 1
EnglischBem: GOODS SOLD BY THE METER 2995428X1 400 MM
DeutschBem: METERWARE 2995428X1 400 MM
FranzBem: A VENDRE PAR METRE 2995428X1 400 MM
ItalBem: VENDITA A METRAGGIO 2995428X1 400 MM
SpanBem: A LA VENTE POR METROS 2995428X1 400 MM
DeutschDesc: SCHLAUCH
FranzDesc: DURITE
ItalDesc: TUBO FLESSIBLE
SpanDesc: TUBO DE GOMA
? 2995809X1 HOSE 1
EnglischBem: GOODS SOLD BY THE METER 2995852X1 800 MM
DeutschBem: METERWARE 2995852X1 800 MM
FranzBem: A VENDRE PAR METRE 2995852X1 800 MM
ItalBem: VENDITA A METRAGGIO 2995852X1 800 MM
SpanBem: A LA VENTE POR METROS 2995852X1 800 MM
DeutschDesc: SCHLAUCH
FranzDesc: DURITE
ItalDesc: TUBO FLESSIBLE
SpanDesc: TUBO DE GOMA
? NOT USED
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: NICHT VERWENDET
FranzDesc: NON UTILISE
ItalDesc: NON USATO
SpanDesc: NO SE USA
? 2866877M1 BANJO BOLT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: HOHLSCHRAUBE
FranzDesc: VIS BANJO
ItalDesc: BOCCHETTONE
SpanDesc: TORNILLO DIFER.
? 390839X1 SEAL 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTRING
FranzDesc: BAGUE ETANCHEITE
ItalDesc: TENUTA
SpanDesc: RETEN
? 2999722M1 BANJO FITTING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: RINGSTUECK
FranzDesc: RACCORD BANJO
ItalDesc: FISSAGGIO RACCORDO
SpanDesc: FIJACION RACORD
? 2871766M91 SIEVE 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SIEB
FranzDesc: TRIEUR
ItalDesc: CRIVELLO
SpanDesc: CRIBA
? 1444329X1 NUT 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: MUTTER
FranzDesc: ECROU
ItalDesc: DADO
SpanDesc: TUERCA
? 3002803X1 SCREW 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: SCHRAUBE
FranzDesc: VIS
ItalDesc: VITE
SpanDesc: TORNILLO
? 1443789X1 SPRING WASHER 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: FEDERRING
FranzDesc: RONDELLE FREIN
ItalDesc: ROSETTA ELASTICA
SpanDesc: ARANDELA MUELLE
? 2992389M91 BRACKET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: HALTER
FranzDesc: SUPPORT
ItalDesc: SUPPORTO
SpanDesc: SOPORTE
? 2871797M1 SPACER 2
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: ABSTANDSTUECK
FranzDesc: ENTRETOISE
ItalDesc: DISTANZIALE
SpanDesc: SEPARADOR
? NOT USED
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: NICHT VERWENDET
FranzDesc: NON UTILISE
ItalDesc: NON USATO
SpanDesc: NO SE USA
? 2999722M1 BANJO FITTING 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: RINGSTUECK
FranzDesc: RACCORD BANJO
ItalDesc: FISSAGGIO RACCORDO
SpanDesc: FIJACION RACORD
? 4202915M1 COVER 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DECKEL
FranzDesc: COUVERCLE
ItalDesc: COPERCHIO
SpanDesc: CUBIERTA
? 2950343M1 GASKET 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTUNG
FranzDesc: JOINT
ItalDesc: GIUNTO
SpanDesc: JUNTA
? 4202901M1 PLUG 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: VERSCHLUSSSTOPFEN
FranzDesc: BOUCHON
ItalDesc: TAPPO
SpanDesc: TAPON
? 1444753X1 SEAL 1
EnglischBem:
DeutschBem:
FranzBem:
ItalBem:
SpanBem:
DeutschDesc: DICHTRING
FranzDesc: BAGUE ETANCHEITE
ItalDesc: TENUTA
SpanDesc: RETEN

Compactors Komatsu / CD230 S/N 370720051 - Up(cd230) / FUEL SYSTEM, PRE FILTER(01-28 : A3754)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
