Содержание Excavators Komatsu PC130-8 S/N 80001-UP(0000133c)
Cab, 1-actuator(#80005-)(K020033 : K1110-001031A)
Номер на схеме Каталожный номер Название Количество Детали
? 203-06-11260 Bracket 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08088-30000 Switch, Battery Relay 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-80830 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-30823 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08038-00519 Cap, Terminal 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08038-06031 Cap, Terminal 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08038-00035 Cap, Terminal 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 600-815-8941 Relay, Safety 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-80816 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-30823 Washer 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-80816 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-30823 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 600-815-2170 Switch 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-80616 Bolt 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-30623 Washer, Flat 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08038-00519 Cap, Terminal 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08038-06031 Cap, Terminal 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08034-20536 Band 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01010-81020 Bolt 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 01643-31032 Washer 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 203-06-11370 Sheet 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20T-54-74510 Cap 4
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 203-06-11340 Wire Harness 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 203-06-11240 Cable 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 203-06-11711 Wire Harness 1
SN: 80005-
KIT-FLAG: _-
SCC:
SERIALNO: 80005-
? 08028-20000 • Diode 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08041-00500 • Fuse, 5Amp. 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08041-01000 • Fuse, 10Amp. 10
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08041-02000 • Fuse, 20Amp. 6
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08041-03000 • Fuse, 30Amp. 3
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 19M-06-37172 • Resistor 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20Y-06-31660 • Fusible Link, 30Amp. 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 20U-06-11270 • Fusible Link, 65Amp. 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? HM6400-0012 • Connector, Black 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? HM6400-0013 • Connector, Green 2
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? HM6440-0129 • Connector, Pink 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? HM6400-0016 • Connector, Orange 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 08028-CB050 Cable, Ground 1
SN: 80001-
KIT-FLAG: _-
SCC:
SERIALNO: 80001-
? 07095-40523 Cushion 1
SN: 80005-
KIT-FLAG: _-
SCC:
SERIALNO: 80005-
? 04434-53212 Clip 1
SN: 80005-
KIT-FLAG: _-
SCC:
SERIALNO: 80005-
? 01010-81230 Bolt 1
SN: 80005-
KIT-FLAG: _-
SCC:
SERIALNO: 80005-
? 01643-31232 Washer 1
SN: 80005-
KIT-FLAG: _-
SCC:
SERIALNO: 80005-
? 203-06-11310 Bracket 1
SN: 80005-
KIT-FLAG: _-
SCC:
SERIALNO: 80005-
? (01010-81040) Bolt
SN: -
KIT-FLAG: _-
SCC:
SERIALNO:
E0200-001001

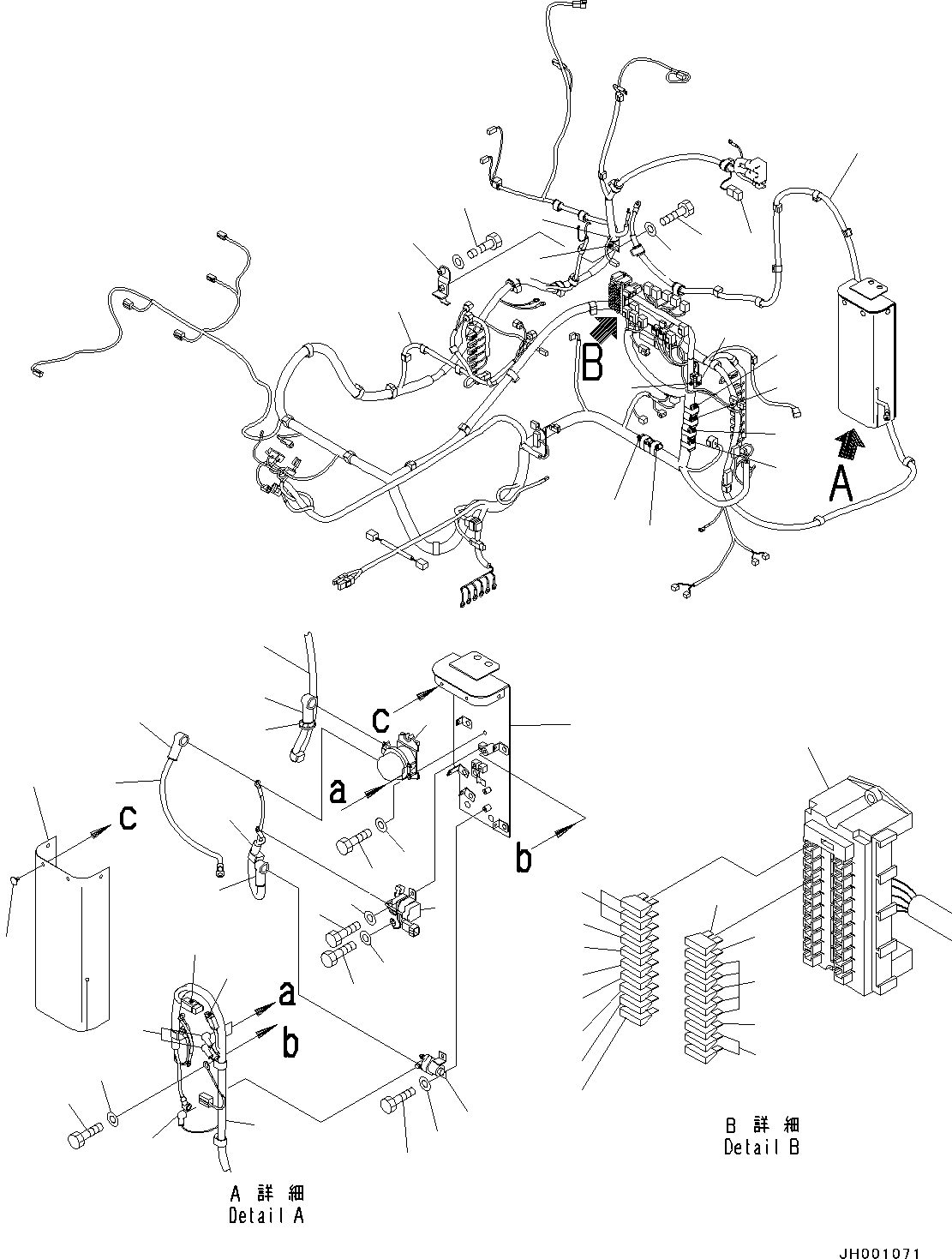

Excavators Komatsu / PC130-8 S/N 80001-UP(0000133c) / Cab, 1-actuator(#80005-)(K020033 : K1110-001031A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
