Содержание Compactors Komatsu WF550-3D S/N 50001-UP(wf550-3c)

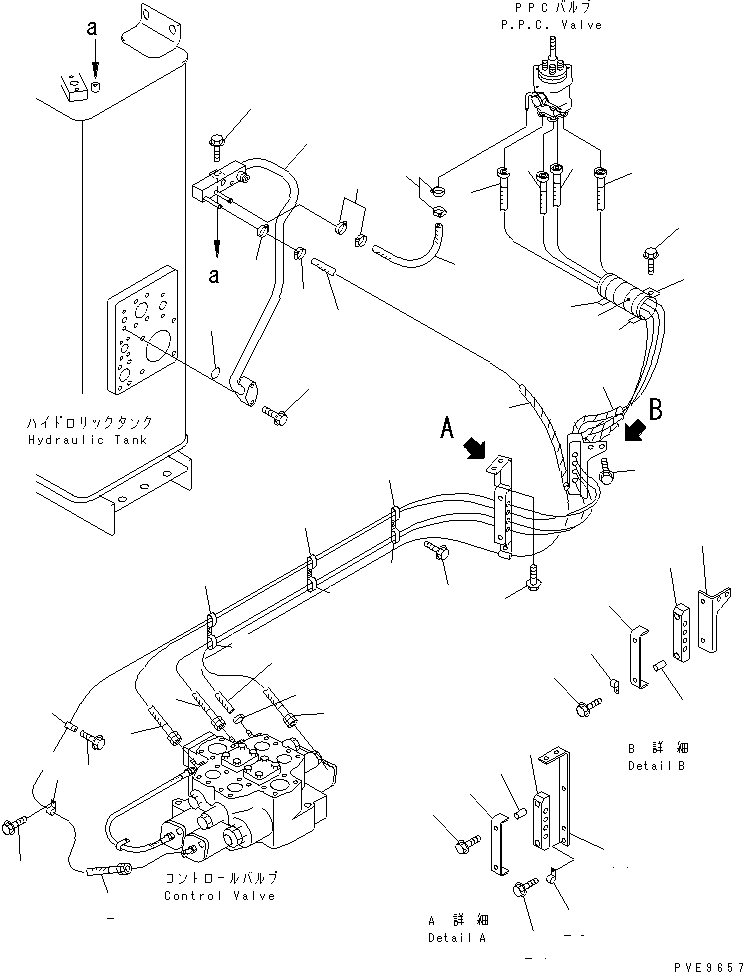

HYDRAULIC PIPING (P.P.C. VALVE TO CONTROL VALVE AND DRAIN LINE)(180190 : H4200-12A0)
Номер на схеме Каталожный номер Название Количество Детали
? 425-62-23481 HOSE, 3200MM 1
SN: 50006-
KIT-FLAG: _-
SERIALNO: 50006-
? 425-62-23480 HOSE 1
SN: 50001-50005
KIT-FLAG: _-
SERIALNO: 50001-50005
? 425-877-2221 HOSE, 3300MM 1
SN: 500006-
KIT-FLAG: _-
SERIALNO: 500006-
? 425-877-2220 HOSE 1
SN: 50001-50005
KIT-FLAG: _-
SERIALNO: 50001-50005
? 425-S31-2161 HOSE, 2850MM 1
SN: 500006-
KIT-FLAG: _-
SERIALNO: 500006-
? 425-S31-2160 HOSE 1
SN: 50001-50005
KIT-FLAG: _-
SERIALNO: 50001-50005
? 425-62-23381 HOSE, 3000MM 1
SN: 50006-
KIT-FLAG: _-
SERIALNO: 50006-
? 425-62-23380 HOSE 1
SN: 50001-50005
KIT-FLAG: _-
SERIALNO: 50001-50005
? 427-62-11650 COVER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 08034-20536 BAND 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 198-911-4480 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01016 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 363-04-33110 PROTECTOR 5
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04435-51510 CLIP 6
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51510 CLIP 4
SN: 50006-
KIT-FLAG: _-
SERIALNO: 50006-
? 04434-51510 CLIP 2
SN: 50001-50005
KIT-FLAG: _-
SERIALNO: 50001-50005
? 01435-01016 BOLT 5
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 426-62-23240 RUBBER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 419-43-17910 SPACER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 426-62-23730 PLATE 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01055 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 425-62-23530 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 425-62-23570 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01020 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07281-00197 CLAMP 3
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07261-20929 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 363-04-33110 PROTECTOR 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51610 CLIP 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01016 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07281-00197 CLAMP 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07260-20928 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 425-62-23510 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-13025 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01050 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01020 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-

Compactors Komatsu / WF550-3D S/N 50001-UP(wf550-3c) / HYDRAULIC PIPING (P.P.C. VALVE TO CONTROL VALVE AND DRAIN LINE)(180190 : H4200-12A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
