Содержание Compactors Komatsu WF550T-3A S/N 50001-UP(wf550t-r)

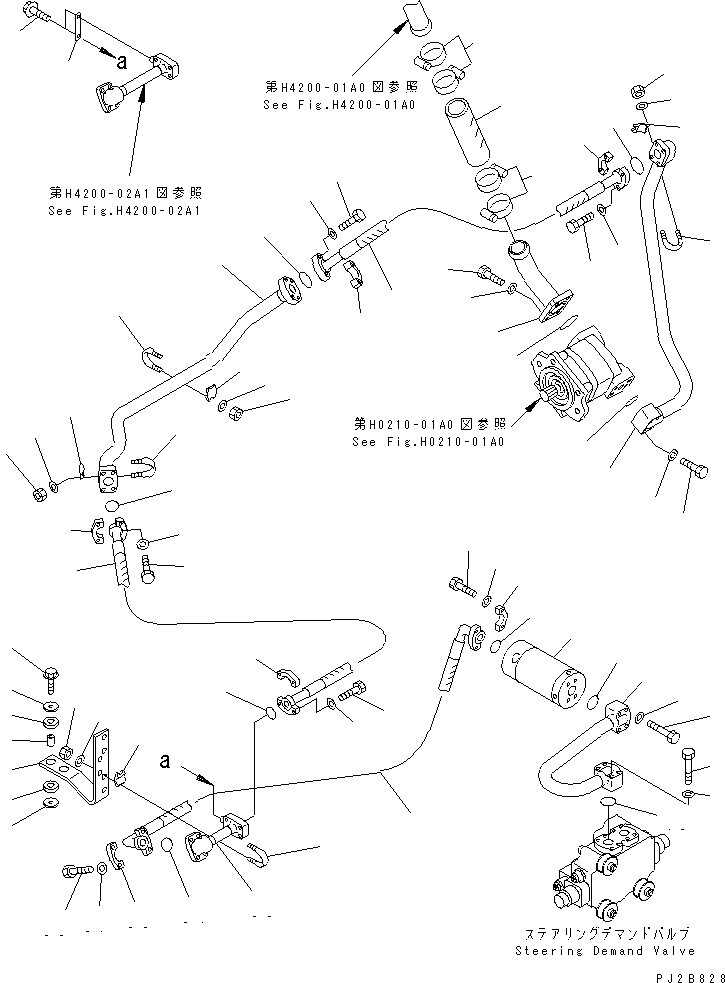

STEERING HYDRAULIC LINE (SUCTION AND DELIVERY LINE)(WITH IN-LINE FILTER)(180270 : H4410-01A2)
Номер на схеме Каталожный номер Название Количество Детали
? 07260-04718 HOSE 1
SN: 50001-
? 07281-00709 CLAMP 4
SN: 50001-
? 425-62-21111 TUBE 1
SN: 50001-
? 07000-12060 O-RING 1
SN: 50001-
? 01010-81035 BOLT 4
SN: 50001-
? 01643-51032 WASHER 4
SN: 50001-
? 425-62-21120 TUBE 1
SN: 50001-
? 07000-13035 O-RING 1
SN: 50001-
? 01010-81060 BOLT 4
SN: 50001-
? 01643-51032 WASHER 4
SN: 50001-
? 07283-33450 CLIP 1
SN: 50001-
? 07283-53444 SEAT 1
SN: 50001-
? 01596-01009 NUT 2
SN: 50001-
? 01643-31032 WASHER 2
SN: 50001-
? 07089-21010 HOSE 1
SN: 50001-
? 07000-13032 O-RING 2
SN: 50001-
? 07371-31049 FLANGE,SPLIT 4
SN: 50001-
? 07372-21035 BOLT 8
SN: 50001-
? 01643-51032 WASHER 8
SN: 50001-
? 425-62-21131 TUBE 1
SN: 50001-
? 07283-33450 CLIP 2
SN: 50001-
? 07283-53444 SEAT 2
SN: 50001-
? 01597-01009 NUT 4
SN: 50001-
? 01643-31032 WASHER 4
SN: 50001-
? 07089-01010 HOSE 1
SN: 50001-
? 07000-13032 O-RING 2
SN: 50001-
? 07371-31049 FLANGE,SPLIT 4
SN: 50001-
? 07372-21035 BOLT 8
SN: 50001-
? 01643-51032 WASHER 8
SN: 50001-
? 425-N35-2150 TUBE 1
SN: 50001-
? 417-54-12190 PLATE 1
SN: 50001-
? 01435-00812 BOLT 2
SN: 50001-
? 425-N35-2220 HOSE 1
SN: 50001-
? 07000-13032 O-RING 2
SN: 50001-
? 07371-31049 FLANGE,SPLIT 4
SN: 50001-
? 07372-21035 BOLT 8
SN: 50001-
? 01643-51032 WASHER 8
SN: 50001-
? 41E-62-13801 FILTER ASS'Y 1
SN: 50001-
? 41E-62-13821 • STRAINER 1
SN: 50001-
? 07000-53035 • • O-RING 1
SN: 50001-
? 07000-52080 • O-RING 1
SN: 50001-
? 07001-02080 • RING 1
SN: 50001-
? 425-N35-2140 TUBE 1
SN: 50001-
? 07000-13035 O-RING 2
SN: 50001-
? 01010-81060 BOLT 8
SN: 50001-
? 01643-51032 WASHER 8
SN: 50001-
? 425-62-21220 PLATE 1
SN: 50001-
? 415-64-13130 CUSHION 2
SN: 50001-
? 419-43-17930 CUSHION 2
SN: 50001-
? 421-62-18560 SPACER 2
SN: 50001-
? 415-64-13120 WASHER 4
SN: 50001-
? 01435-01050 BOLT 2
SN: 50001-
? 07283-33450 CLIP 1
SN: 50001-
? 07283-53444 SEAT 1
SN: 50001-
? 01596-01009 NUT 2
SN: 50001-
? 01643-31032 WASHER 2
SN: 50001-

Compactors Komatsu / WF550T-3A S/N 50001-UP(wf550t-r) / STEERING HYDRAULIC LINE (SUCTION AND DELIVERY LINE)(WITH IN-LINE FILTER)(180270 : H4410-01A2)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
