Содержание Compactors Komatsu WF550T-3D S/N 50001-UP (For Komatsu Hanomag (Germany))(wf550t-c)

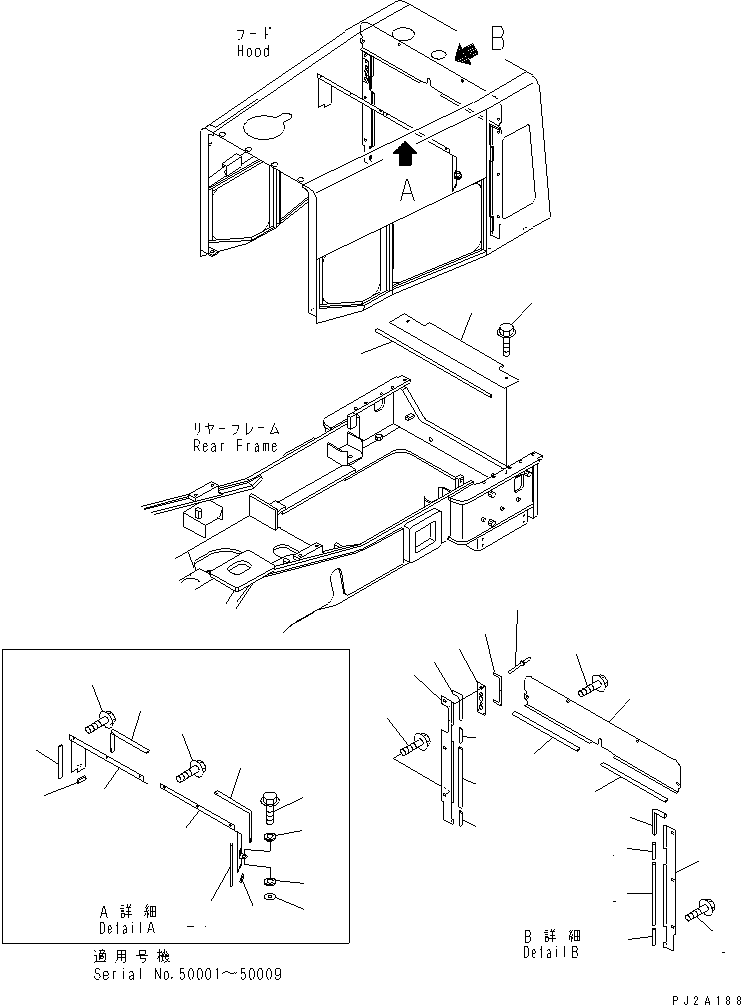

RADIATOR GUARD AND HOOD (ENGINE HOOD ? 2/2) (EC NOISE SUPPRESSION)(270190 : M4110-02C0)
Номер на схеме Каталожный номер Название Количество Детали
? 41L-03-23231 PLATE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01220 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 425-54-16340 SEAL 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 41L-03-23241 PLATE,L.H. 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01220 BOLT 3
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 23S-61-51280 SEAL 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 426-54-16440 SEAL 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 22T-56-12961 SEAL 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 41L-03-23251 PLATE,R.H. 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01220 BOLT 3
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 23S-61-51280 SEAL 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 426-54-16440 SEAL 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 22T-56-12961 SEAL 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 41L-03-23270 RUBBER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 41L-03-23260 PLATE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 362-56-41740 RIVET 5
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 41L-03-23280 PLATE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01220 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 22T-56-12981 SEAL 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 41L-54-21820 COVER,L.H. 1
SN: 50001-50009
KIT-FLAG: _-
SERIALNO: 50001-50009
? 41L-54-21830 COVER,R.H. 1
SN: 50001-50009
KIT-FLAG: _-
SERIALNO: 50001-50009
? 01435-01016 BOLT 6
SN: 50001-50009
KIT-FLAG: _-
SERIALNO: 50001-50009
? 421-62-18550 CUSHION 2
SN: 50001-50009
KIT-FLAG: _-
SERIALNO: 50001-50009
? 421-62-23710 CUSHION 2
SN: 50001-50009
KIT-FLAG: _-
SERIALNO: 50001-50009
? 144-854-1890 WASHER 4
SN: 50001-50009
KIT-FLAG: _-
SERIALNO: 50001-50009
? 01435-01030 BOLT 2
SN: 50001-50009
KIT-FLAG: _-
SERIALNO: 50001-50009
? 23S-54-27950 SEAL 2
SN: 50001-50009
KIT-FLAG: _-
SERIALNO: 50001-50009
? 23S-54-27570 SEAL 2
SN: 50001-50009
KIT-FLAG: _-
SERIALNO: 50001-50009
? 421-54-11753 FINISHER 1
SN: 50001-50009
KIT-FLAG: _-
SERIALNO: 50001-50009
? 427-54-15140 SEAL 1
SN: 50001-50009
KIT-FLAG: _-
SERIALNO: 50001-50009

Compactors Komatsu / WF550T-3D S/N 50001-UP (For Komatsu Hanomag (Germany))(wf550t-c) / RADIATOR GUARD AND HOOD (ENGINE HOOD ? 2/2) (EC NOISE SUPPRESSION)(270190 : M4110-02C0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
