| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | (41E-23-10101) | AXLE ASS'Y,REAR | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | (41E-23-10390) | AXLE ASS'Y,REAR (DIAVIK SPEC.) | 1 | SN: 10169- KIT-FLAG: _- SERIALNO: 10169- |
|||
| ? | THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.3201 TO 3231. | SERIALNO: |
|||||

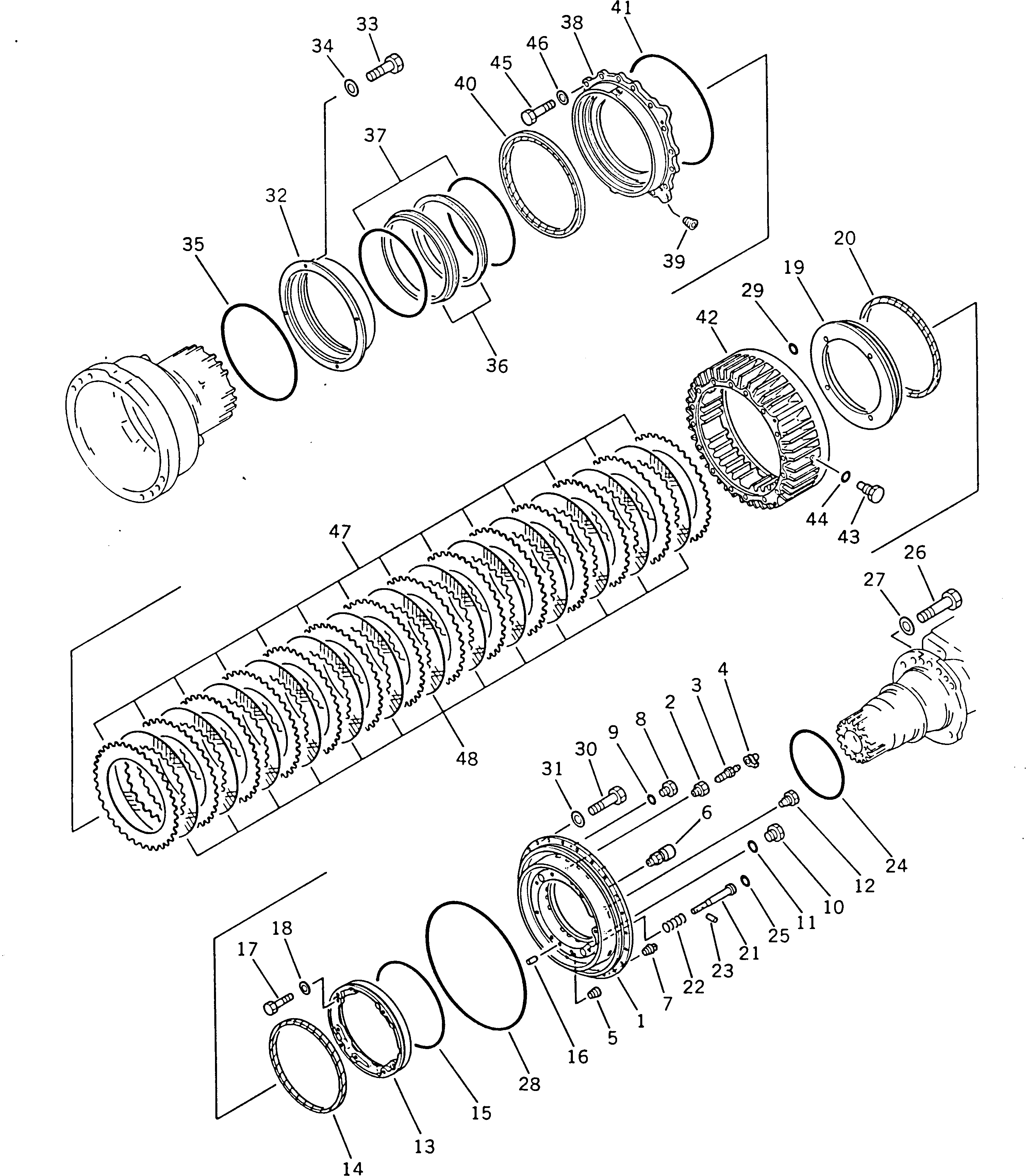

| ? | 41E-33-11001 | • BRAKE ASS'Y | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 426-33-11111 | • • CYLINDER | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 581-32-12140 | • • PLUG | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 566-32-11430 | • • BLEEDER | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 566-32-11620 | • • CAP | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07043-70211 | • • PLUG | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | ♦07043-50211 | • • PLUG | 1 | SN: 10001-. KIT-FLAG: _- SERIALNO: 10001-. |
|||
| ? | 07030-01030 | • • BREATHER | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07042-70108 | • • PLUG | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07040-11409 | • • PLUG | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07002-51423 | • • O-RING (KIT) | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07040-12012 | • • PLUG,(FOR SHIPPING) | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07002-02034 | • • O-RING,(FOR SHIPPING) (KIT) | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 287-35-11470 | • • PLUG | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 426-33-11131 | • • SLEEVE | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 41E-33-11720 | • • SEAL (KIT) | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07000-55400 | • • O-RING (KIT) | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 04020-00820 | • • PIN,DOWEL | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01010-31235 | • • BOLT | 9 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01643-31232 | • • WASHER | 9 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 426-33-11122 | • • PISTON | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 41E-33-11710 | • • SEAL (KIT) | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 426-33-11611 | • • GUIDE | 4 | SN: 10169- KIT-FLAG: _- SERIALNO: 10169- |
|||
| ? | 426-33-11610 | • • GUIDE | 4 | SN: 10001-10168 KIT-FLAG: _- SERIALNO: 10001-10168 |
|||
| ? | 426-33-11620 | • • SPRING | 4 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 706-66-40271 | • • PIN,DOWEL | 4 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07000-55315 | • • O-RING (KIT) | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07000-53030 | • • O-RING (KIT) | 4 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01010-62465 | • • BOLT | 15 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01643-32460 | • • WASHER | 15 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 41E-33-11640 | • • O-RING (KIT) | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07000-52016 | • • O-RING (KIT) | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01010-31640 | • • BOLT | 24 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01643-31645 | • • WASHER | 24 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 426-33-11321 | • • RETAINER | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01010-31230 | • • BOLT | 4 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | ♦01010-61230 | • • BOLT | 4 | SN: 10001-. KIT-FLAG: _- SERIALNO: 10001-. |
|||
| ? | 01643-31232 | • • WASHER | 4 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07000-55415 | • • O-RING | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 41E-33-00020 | • • FLOATING SEAL A. | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | ☆ | • • • RING,SEAL | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | ☆ | • • • O-RING | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 426-33-11220 | • • HUB | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07043-70108 | • • PLUG | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 41E-33-11660 | • • SEAL (KIT) | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07000-55500 | • • O-RING (KIT) | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 426-33-11211 | • • GEAR | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 421-33-11260 | • • PLUG | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 07002-51223 | • • O-RING (KIT) | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01010-31440 | • • BOLT | 16 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01643-31445 | • • WASHER | 16 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 566-33-41230 | • • PLATE | 14 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 425-33-11510 | • • DISC | 13 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
