| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | (41E-22-10101) | AXLE ASS'Y,FRONT | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | (41E-22-10190) | AXLE ASS'Y,FRONT (DIAVIK SPEC,) | 1 | SN: 10169- KIT-FLAG: _- SERIALNO: 10169- |
|||
| ? | THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.3101 TO 3161. | SERIALNO: |
|||||

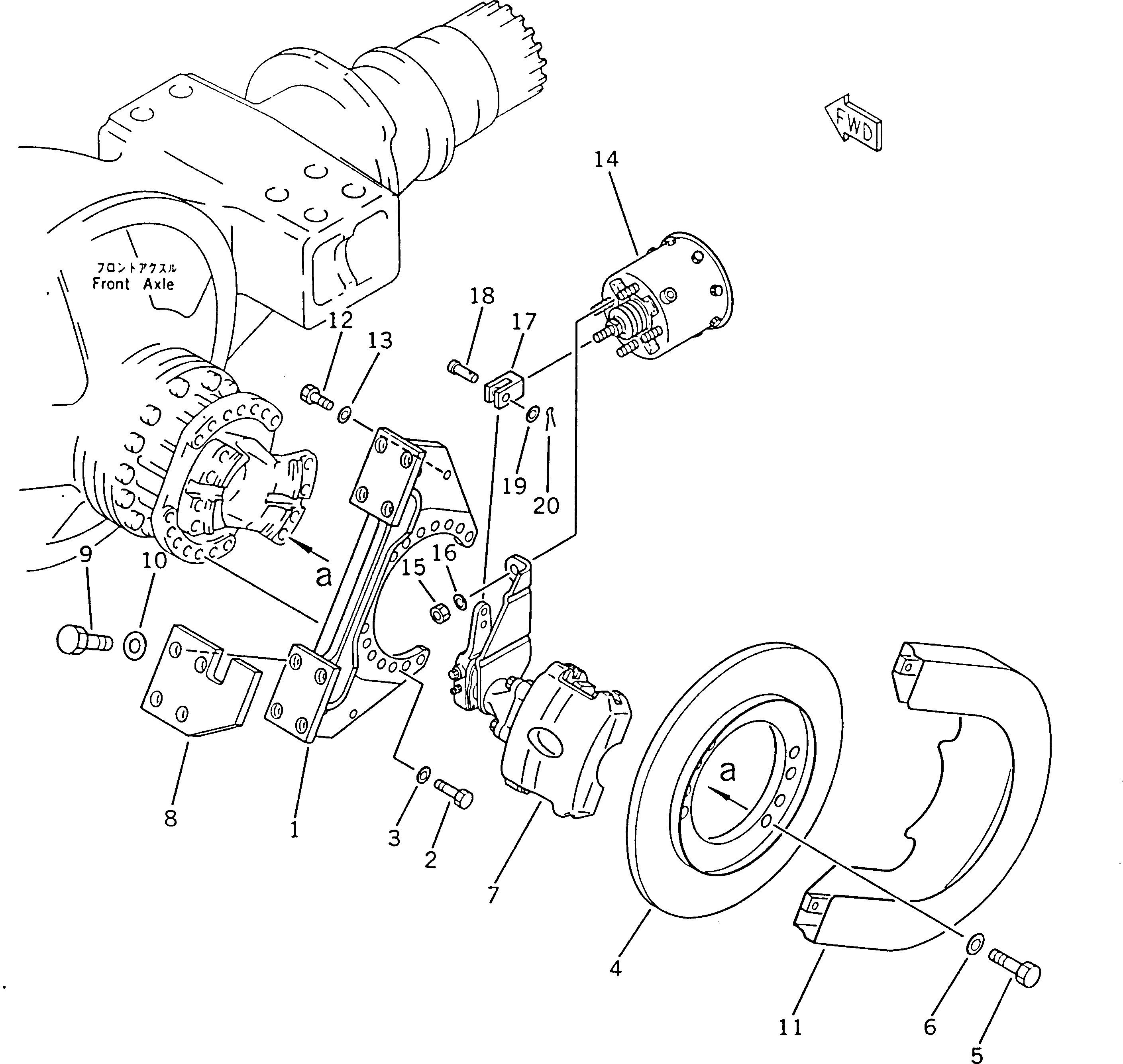

| ? | 426-32-15090 | • PARKING BRAKE ASS'Y | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.3141 TO 3161. | SERIALNO: |
|||||
| ? | 426-32-15312 | • • BRACKET | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01010-31645 | • • BOLT | 14 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01643-31645 | • • WASHER | 14 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 426-32-15411 | • • DISC | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01010-62050 | • • BOLT | 8 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01643-32060 | • • WASHER | 8 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | (426-32-15191) | • • BRAKE PAD ASS'Y | 1 | SN: 10169- KIT-FLAG: _- SERIALNO: 10169- |
|||
| ? | (426-32-15190) | • • BRAKE PAD ASS'Y | 1 | SN: 10001-10168 KIT-FLAG: _- SERIALNO: 10001-10168 |
|||
| ? | 426-32-15321 | • • PLATE | 2 | SN: 10169- KIT-FLAG: _- SERIALNO: 10169- |
|||
| ? | 426-32-15320 | • • PLATE | 2 | SN: 10001-10168 KIT-FLAG: _- SERIALNO: 10001-10168 |
|||
| ? | 01010-62455 | • • BOLT | 8 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01643-32460 | • • WASHER | 8 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 426-32-15421 | • • COVER | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01010-51235 | • • BOLT | 4 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01643-31232 | • • WASHER | 4 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | (581-34-51700) | • • SPRING CYLINDER A. | 1 | SN: 10169- KIT-FLAG: _- SERIALNO: 10169- |
|||
| ? | (426-Z82-1400) | • • SPRING CYLINDER A. | 1 | SN: 10001-10168 KIT-FLAG: _- SERIALNO: 10001-10168 |
|||
| ? | 01582-11613 | • • NUT | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01643-31645 | • • WASHER | 2 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 425-32-15330 | • • YOKE | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 425-32-15340 | • • PIN | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 01641-21423 | • • WASHER | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
|||
| ? | 04050-13022 | • • PIN,COTTER | 1 | SN: 10001- KIT-FLAG: _- SERIALNO: 10001- |
