Содержание Wheel Dozers Komatsu WD600-6 S/N 55001-55003(wd600-6c)

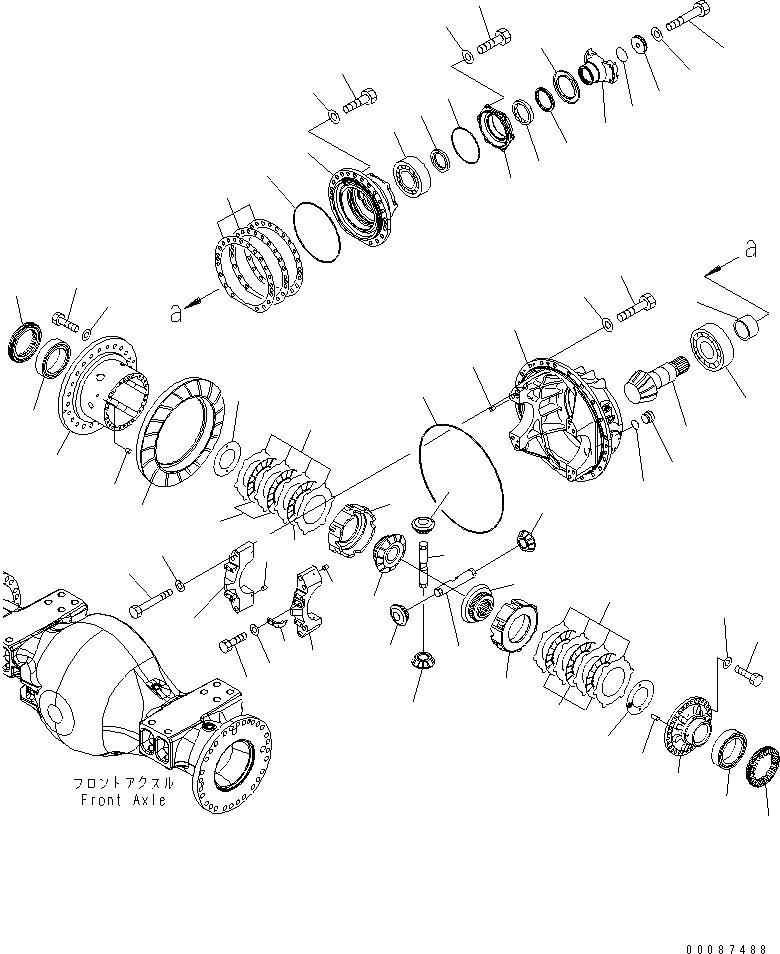

FRONT AXLE (DIFFERENTIAL AND MOUNTING PARTS) (FOR BRAKE COOLING SYSTEM AND ANTI SLIP DEFFERENTIAL)(#55001-)(150730 : F4400-06A3)
Номер на схеме Каталожный номер Название Количество Детали
? (426-22-30150) AXLE ASS'Y,FRONT 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4400-01A0 TO F4400-10A1.
SERIALNO:
? 426-22-31060 • DIFFERENTIAL ASS'Y 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31103 • • CARRIER ASS'Y 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? ☆ • • • CARRIER 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? ☆ • • • CAP 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 175-21-12180 • • • PIN 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01011-62455 • • • BOLT 8
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-32460 • • • WASHER 8
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-11150 • • LOCK 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01010-61230 • • BOLT 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-31232 • • WASHER 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31140 • • NUT 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31371 • • SHIM 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31381 • • SHIM 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31391 • • SHIM 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31361 • • SHIM 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01010-62060 • • BOLT 20
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-32060 • • WASHER 20
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01010-62060 • • BOLT 24
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-32060 • • WASHER 24
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37500 • • DIFFERENTIAL ASS'Y 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37511 • • • CASE 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37521 • • • COVER 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37530 • • • RING 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37540 • • • SHAFT 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37310 • • • PINION 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37330 • • • GEAR 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37610 • • • CLUTCH DISC 6
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37620 • • • PLATE 8
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37630 • • • PLATE 8
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 175-21-12180 • • • PIN 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37970 • • • WASHER 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37980 • • • WASHER 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-37990 • • • WASHER 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01010-61445 • • • BOLT 24
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-31445 • • • WASHER 24
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 566-22-71850 • • BEARING 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31202 • • PINION AND GEAR 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? ☆ • • • PINION 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? ☆ • • • GEAR 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31311 • • CAGE 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 428-22-11810 • • BEARING 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31820 • • BEARING 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31331 • • SPACER 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31340 • • RETAINER 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07000-15350 • • O-RING 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31751 • • CAGE 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07000-15220 • • O-RING 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07012-50110 • • SEAL 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31770 • • SEAL 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01010-61030 • • BOLT 6
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-31032 • • WASHER 6
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31731 • • COUPLING 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31781 • • PROTECTOR 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07000-15075 • • O-RING 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 426-22-31761 • • HOLDER 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01051-62445 • • BOLT 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-32460 • • WASHER 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07040-15223 • • PLUG 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07002-15234 • • O-RING 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01010-62055 • BOLT 20
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-32060 • WASHER 20
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 566-09-21110 • O-RING 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 04020-01842 • PIN 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
