Содержание Wheel Loaders Komatsu WA800-1-A S/N 10001-UP(wa800-2r)
ELECTRICAL SYSTEM (REAR LAMP)(#10048-)(030380 : 1561A)
Номер на схеме Каталожный номер Название Количество Детали
? 421-06-13730 LAMP ASS'Y,REAR¤ L.H. 1
SN: 10001-
? 421-06-13820 LAMP ASS'Y,REAR¤ R.H. 1
SN: 10001-
? 421-06-13740 • LENS,STOP LAMP 1
SN: 10001-
? 421-06-13750 • LENS,TURN SIGNAL LAMP 1
SN: 10001-
? 08105-12420 • BULB¤ 25W 1
SN: 10001-
? 08104-12420 • BULB¤ 25/10W 1
SN: 10001-
? 08102-12403 • BULB¤ 3W 1
SN: 10001-
? 421-09-11450 • CONNECTOR 1
SN: 10001-
? 421-09-11460 • TERMINAL 5
SN: 10001-
? 421-09-11470 • CAP 1
SN: 10001-
? 01435-00820 BOLT 6
SN: 10501-
? 01010-50820 BOLT 6
SN: 10001-10499
? 01643-30823 WASHER 8
SN: 10001-10499
? 01580-10806 NUT 2
SN: 10001-
? 426-06-11550 BRACKET,L.H. 1
SN: 10001-
? 426-06-11560 BRACKET,R.H. 1
SN: 10001-
? 01010-80616 BOLT 2
SN: 10001-
? 01643-30623 WASHER 2
SN: 10001-
? 01580-10605 NUT 2
SN: 10001-
? 01435-00816 BOLT 2
SN: 10501-
? 01010-50816 BOLT 2
SN: 10001-10499
? 01643-30823 WASHER 2
SN: 10001-10499
? 08164-00000 BUZZER,BACK (FOR JAPAN) 1
SN: 10528-
? 427-06-11310 BUZZER,BACK (FOR JAPAN) 1
SN: 10048-10527
? 08164-00000 BUZZER,BACK (EXCEPT JAPAN) 1
SN: 10531-
? 427-06-11310 BUZZER,BACK (EXCEPT JAPAN) 1
SN: 10048-10530
? 427-06-11110 PLATE,(FOR JAPAN) 1
SN: 10528-
? 427-06-11112 PLATE,(FOR JAPAN) 1
SN: 10048-10527
? 427-06-11110 PLATE,(EXCEPT JAPAN) 1
SN: 10531-
? 427-06-11112 PLATE,(EXCEPT JAPAN) 1
SN: 10048-10530
? 6132-11-6460 BOLT,(FOR JAPAN) 2
SN: 10528-
? 01220-30512 SCREW,(FOR JAPAN) 4
SN: 10048-10527
? 6132-11-6460 BOLT,(EXCEPT JAPAN) 2
SN: 10531-
? 01220-30512 SCREW,(EXCEPT JAPAN) 4
SN: 10048-10530
? 01640-20816 WASHER,(FOR JAPAN) 4
SN: 10528-
? 01641-00508 WASHER,(FOR JAPAN) 4
SN: 10048-10527
? 01640-20816 WASHER,(EXCEPT JAPAN) 4
SN: 10531-
? 01641-00508 WASHER,(EXCEPT JAPAN) 4
SN: 10048-10530
? 01580-10806 NUT,(FOR JAPAN) 2
SN: 10528-
? 01580-10806 NUT,(EXCEPT JAPAN) 2
SN: 10531-
? 01435-01220 BOLT 2
SN: 10501-
? 01010-51225 BOLT 2
SN: 10001-10499
? 01643-31232 WASHER 2
SN: 10001-10499
? 421-06-13202 WORK LAMP ASS'Y 2
SN: 10001-
? 22W-06-12170 • BULB 1
SN: 10001-
? 421-06-13120 • CUSHION 4
SN: 10001-
? 427-06-12162 WIRE ASS'Y 1
SN: 10598-
? □427-06-12161 WIRE ASS'Y 1
SN: 10001-10597
? 08052-01711 CLIP 1
SN: 10001-
? 01220-40608 SCREW 1
SN: 10001-
? 01641-20608 WASHER 1
SN: 10001-
? 424-06-12780 CLIP 2
SN: 10001-
? 08052-01911 CLIP 2
SN: 10501-
? □283-06-17130 CLIP 2
SN: 10001-10499
? 01220-40608 SCREW 2
SN: 10001-
? 01641-20608 WASHER 2
SN: 10001-
? 421-06-13901 LAMP ASS'Y,BACK 1
SN: 10001-
? 421-06-13911 • LENS 1
SN: 10001-
? 08105-12420 • BULB¤ 25W 1
SN: 10001-
? 01010-80820 BOLT 2
SN: 10001-
? 01643-30823 WASHER 4
SN: 10001-
? 01580-10806 NUT 2
SN: 10001-
? 22W-06-12381 LAMP ASS'Y,REAR 2
SN: 10001-
? 22W-06-12170 • BULB 1
SN: 10001-
? 427-06-13170 BRACKET 2
SN: 10001-
? 01435-01220 BOLT 4
SN: 10501-
? 01010-51225 BOLT 4
SN: 10001-10499
? 01643-31232 WASHER 4
SN: 10001-10499
? 08037-02512 GROMMET 2
SN: 10001-
? 22W-06-12381 LAMP ASS'Y,SIDE (FOR JAPAN) 2
SN: 10001-
? 22W-06-12170 • BULB,(FOR JAPAN) 1
SN: 10001-
? 427-06-13180 PLATE,(FOR JAPAN) 2
SN: 10001-
? 01435-01220 BOLT,(FOR JAPAN) 4
SN: 10501-
? 01010-51225 BOLT,(FOR JAPAN) 4
SN: 10001-10499
? 01643-31232 WASHER,(FOR JAPAN) 4
SN: 10001-10499
? 425-70-13120 CLIP,(FOR JAPAN) 4
SN: 10001-
? 01010-81020 BOLT,(FOR JAPAN) 4
SN: 10001-
? 01643-31032 WASHER,(FOR JAPAN) 4
SN: 10001-

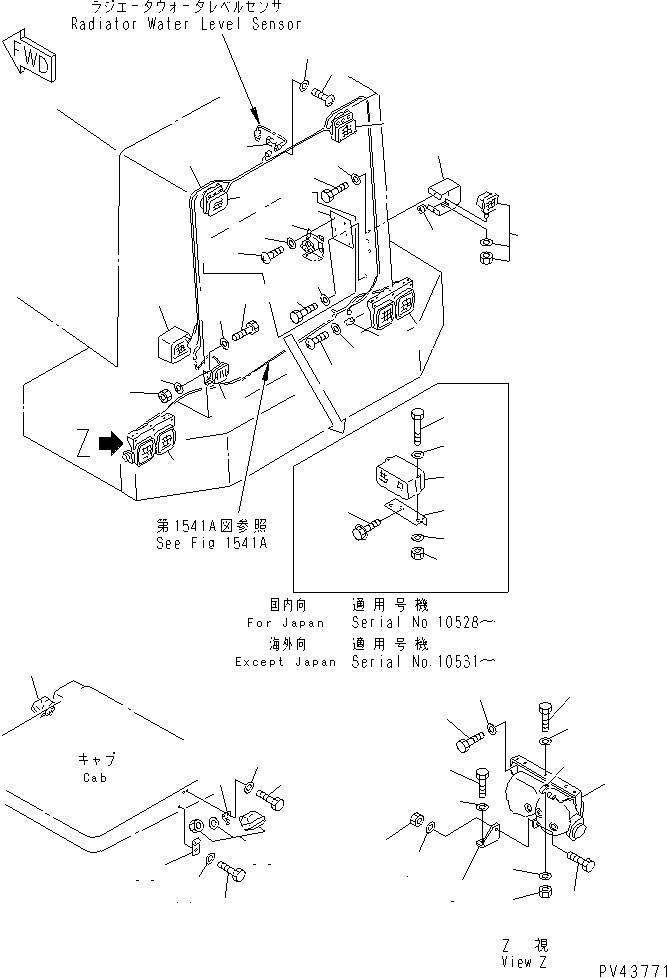

Wheel Loaders Komatsu / WA800-1-A S/N 10001-UP(wa800-2r) / ELECTRICAL SYSTEM (REAR LAMP)(#10048-)(030380 : 1561A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
