Содержание Wheel Loaders Komatsu WA800-1-A S/N 10001-UP(wa800-2r)

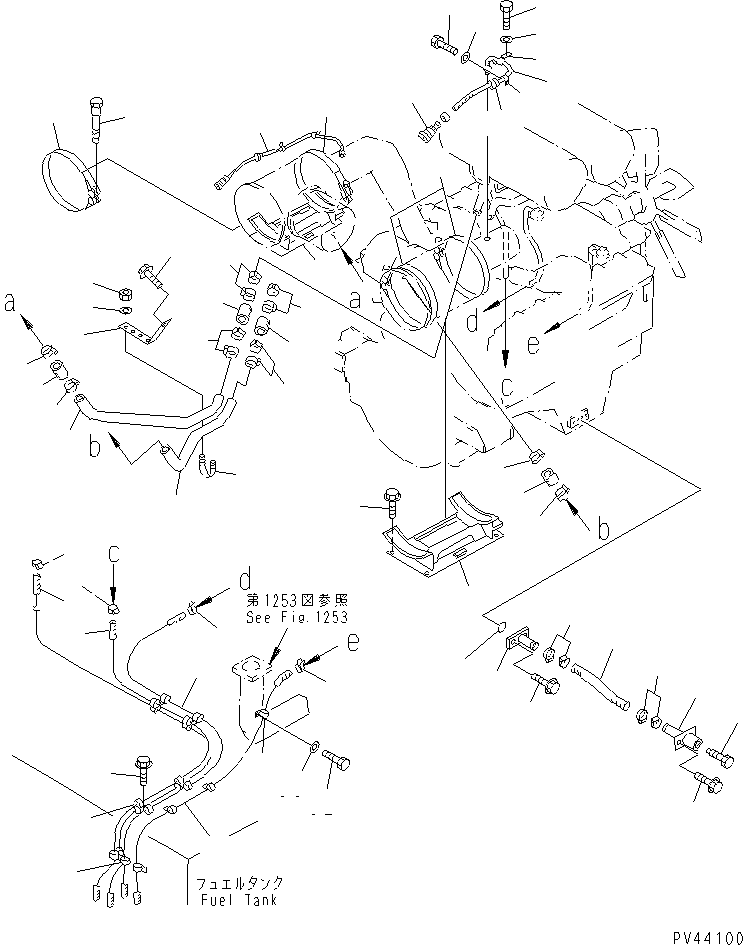

ENGINE RERATED PARTS (1/2)(#10501-)(030020 : 1012)
Номер на схеме Каталожный номер Название Количество Детали
? 426-01-11211 TUBE 1
SN: 10501-
? 07000-13025 O-RING 1
SN: 10501-
? 01435-01025 BOLT 2
SN: 10501-
? 424-01-11140 HOSE 1
SN: 10501-
? 07281-00289 CLAMP 4
SN: 10501-
? 426-01-11231 TUBE 1
SN: 10501-
? 01435-01030 BOLT 2
SN: 10501-
? 424-01-11110 PLUG 1
SN: 10501-
? 427-01-11431 PLATE 1
SN: 10501-
? 01435-01220 BOLT 2
SN: 10501-
? 08670-02001 INDICATOR,DUST 2
SN: 10520-
? □08670-01635 INDICATOR,DUST (ENGLISH-JAPANESE) 2
SN: 10060-10519
? 08670-02001 INDICATOR,DUST 2
SN: 10520-
? □08670-01641 INDICATOR,DUST (FRENCH) 2
SN: 10001-10519
? 08670-02001 INDICATOR,DUST 2
SN: 10520-
? □08670-11635 INDICATOR,DUST (SPANISH) 2
SN: 10001-10519
? 08670-02001 INDICATOR,DUST 2
SN: 10520-
? □08670-41640 INDICATOR,DUST (ARABIC) 2
SN: 10001-10519
? 08670-02001 INDICATOR,DUST 2
SN: 10520-
? □08670-11645 INDICATOR,DUST (INDONESIAN) 2
SN: 10001-10519
? 08670-02001 INDICATOR,DUST 2
SN: 10520-
? □08670-11640 INDICATOR,DUST (PORTUGUESE) 2
SN: 10001-10519
? 08670-02001 INDICATOR,DUST 2
SN: 10520-
? □08670-31640 INDICATOR,DUST (CHINESE) 2
SN: 10001-10519
? 08670-02001 INDICATOR,DUST 2
SN: 10520-
? □08670-21640 INDICATOR,DUST (ITALIAN) 2
SN: 10001-10519
? 08670-02001 INDICATOR,DUST 2
SN: 10520-
? □08670-31635 INDICATOR,DUST (RUSSIAN) 2
SN: 10001-10519
? 08670-02001 INDICATOR,DUST 2
SN: 10520-
? □08670-21635 INDICATOR,DUST (GERMAN) 2
SN: 10001-10519
? 08671-50110 HOSE 2
SN: 10501-
? 08037-01610 GROMMET 2
SN: 10001-
? 08036-01414 CLIP 4
SN: 10015-
? 01010-81016 BOLT 4
SN: 10015-
? 01643-51032 WASHER 4
SN: 10015-
? 427-01-11230 BRACKET 2
SN: 10001-
? 01435-01230 BOLT 8
SN: 10501-
? 427-01-11170 HOSE 2
SN: 10001-
? 07281-00549 CLAMP 4
SN: 10501-
? 427-01-11411 TUBE,L.H. 1
SN: 10501-
? 427-01-11421 TUBE,R.H. 1
SN: 10501-
? 07283-24346 CLIP 2
SN: 10501-
? 01597-01009 NUT,LOCK 4
SN: 10501-
? 01643-31032 WASHER 4
SN: 10501-
? 427-01-11460 HOSE 2
SN: 10501-
? 07281-00549 CLAMP 8
SN: 10501-
? 07287-01915 HOSE 1
SN: 10501-
? 07287-01921 HOSE 1
SN: 10501-
? 07285-00220 CLIP 2
SN: 10501-
? 08036-02514 CLIP 4
SN: 10501-
? 01010-81016 BOLT 4
SN: 10501-
? 01643-31032 WASHER 4
SN: 10501-
? 07287-01020 HOSE 2
SN: 10501-
? 07280-01620 CLAMP 2
SN: 10501-
? 08036-02514 CLIP 5
SN: 10501-
? 08036-01814 CLIP 10
SN: 10501-
? 01435-01016 BOLT 5
SN: 10501-
? 6127-11-4360 BAND ASS'Y 4
SN: 10501-
? 6643-11-4641 BOLT 4
SN: 10501-

Wheel Loaders Komatsu / WA800-1-A S/N 10001-UP(wa800-2r) / ENGINE RERATED PARTS (1/2)(#10501-)(030020 : 1012)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
