Содержание Wheel Loaders Komatsu WA900-3 S/N 50001-UP(wa900-3c)

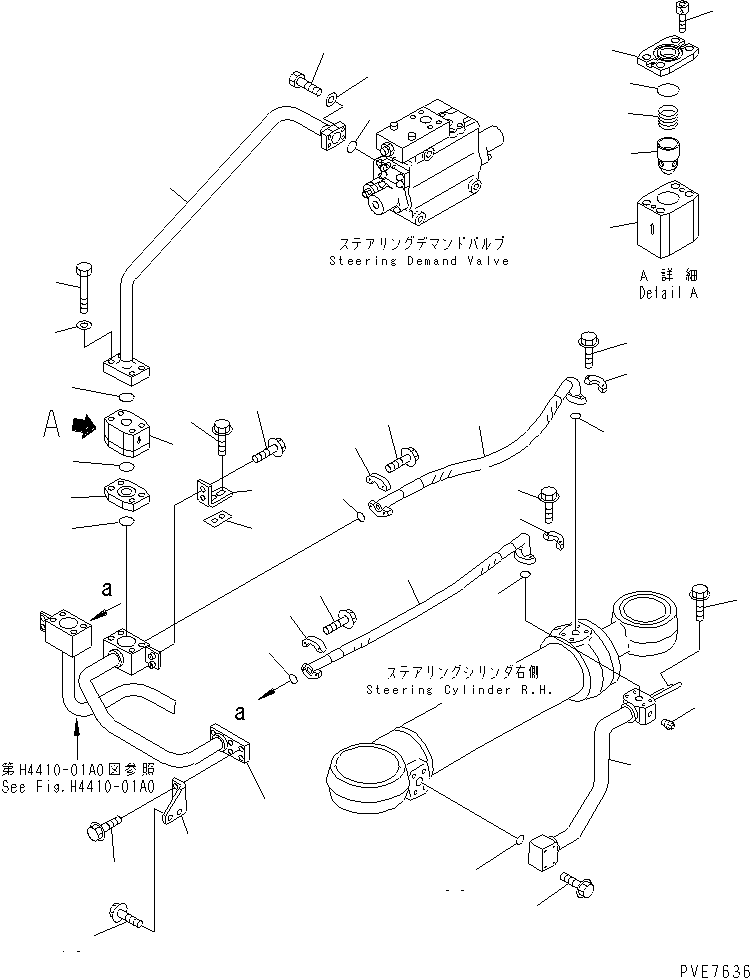

STEERING HYDRAULIC LINE (STEERING CYLINDER LINE MOUNTING ? 2/2)(#50001-50094)(211490 : H4410-02B0)
Номер на схеме Каталожный номер Название Количество Детали
? 427-S33-2121 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3048 O-RING 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3045 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3035 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-S33-2170 FLANGE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01011-81450 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 20D-14-11510 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07372-21040 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-51032 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-62-12100 VALVE ASS'Y 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-62-12110 • POPPET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-62-12140 • PLATE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-62-12150 • BODY 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 702-13-42940 • SPRING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F2055 • O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01252-30612 • BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-62-12223 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-62-12281 PLATE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01020 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01230 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-62-12350 PLATE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-T82-1110 PLATE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01030 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01035 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-62-25310 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3038 O-RING 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07371-51260 FLANGE,SPLIT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01245 BOLT 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-62-12730 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07042-20108 PLUG 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3038 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01280 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-Z87-1340 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3038 O-RING 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07371-51260 FLANGE,SPLIT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01245 BOLT 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01220 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-

Wheel Loaders Komatsu / WA900-3 S/N 50001-UP(wa900-3c) / STEERING HYDRAULIC LINE (STEERING CYLINDER LINE MOUNTING ? 2/2)(#50001-50094)(211490 : H4410-02B0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
