Содержание Wheel Loaders Komatsu WA900-3 S/N 50001-UP(wa900-3c)

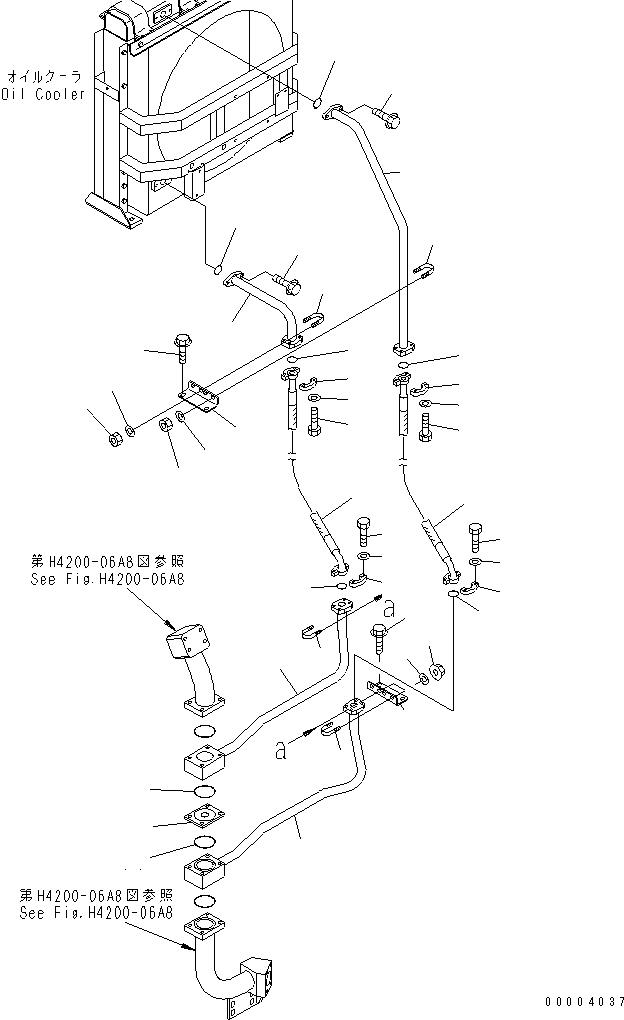

HYDRAULIC LINE (COOLING LINE) (55 ЯC SPEC.)(#50001-50094)(211360 : H4200-31A8)
Номер на схеме Каталожный номер Название Количество Детали
? 427-S05-4413 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3038 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07372-21040 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-51032 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-S05-4930 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01020 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07283-33442 CLIP 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01597-01009 NUT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31032 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-S05-4451 PLATE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F2080 O-RING 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-S05-4422 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07297-01207 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3038 O-RING 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07371-31255 FLANGE,SPLIT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07372-21035 BOLT 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-51032 WASHER 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-S05-4372 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3035 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01030 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07283-33442 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01597-01009 NUT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31032 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-S05-4920 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3035 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01030 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-S05-4930 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01230 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07283-33442 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01597-01009 NUT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31032 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07297-01207 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3038 O-RING 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07372-21035 BOLT 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07371-31255 FLANGE,SPLIT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-51032 WASHER 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-

Wheel Loaders Komatsu / WA900-3 S/N 50001-UP(wa900-3c) / HYDRAULIC LINE (COOLING LINE) (55 ЯC SPEC.)(#50001-50094)(211360 : H4200-31A8)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
