Содержание Wheel Loaders Komatsu WA900-3 S/N 50001-UP(wa900-3c)

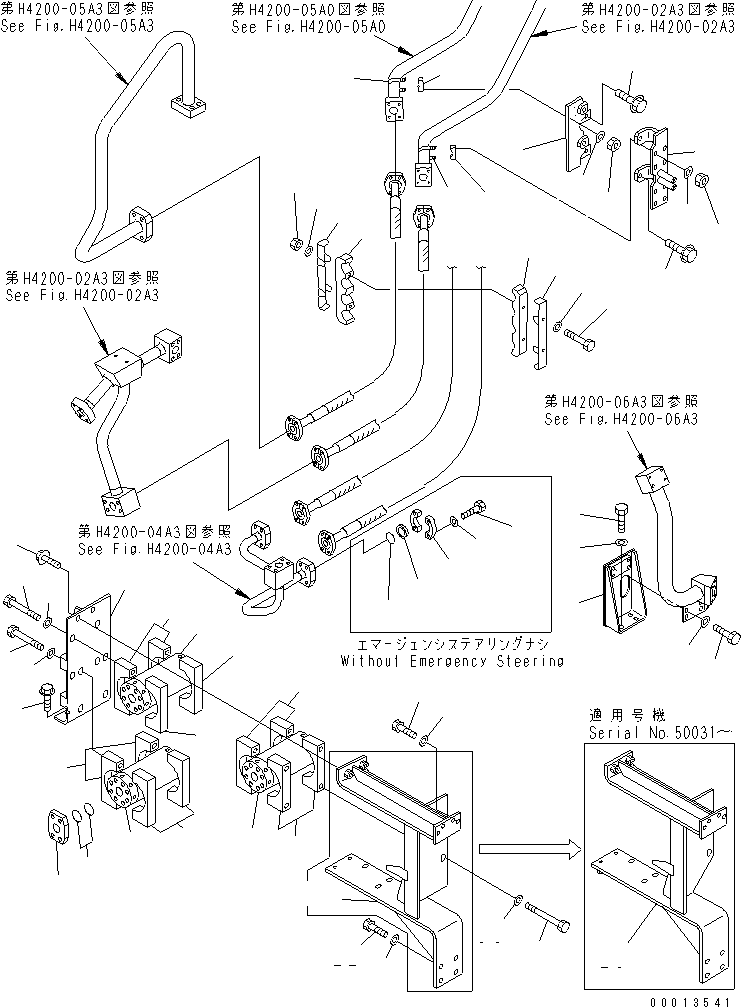

HYDRAULIC LINE (MOUNTING PARTS) (ELEC. GOVERNOR AND BRAKE COOLING AND IN-LINE FILTER) (55ЯC SPEC.)(#50027-50094)(210590 : H4200-07B8)
Номер на схеме Каталожный номер Название Количество Детали
? 427-62-25531 BRACKET 1
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01010-81645 BOLT 4
SN: 50042-
KIT-FLAG: _-
SERIALNO: 50042-
? 01010-81640 BOLT 4
SN: 50027-50041
KIT-FLAG: _-
SERIALNO: 50027-50041
? 01010-81635 BOLT 4
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01643-31645 WASHER 4
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01643-31645 WASHER 4
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 427-62-13842 BRACKET 1
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01435-01230 BOLT 4
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 41F-S05-1790 BRACKET 1
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01435-01230 BOLT 2
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 07283-34957 CLIP 6
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 07283-54959 SEAT 6
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01597-01009 NUT 12
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01643-31032 WASHER 12
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 427-62-24890 BRACKET 2
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 427-62-14881 STRIP 2
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01011-81015 BOLT 2
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01643-31032 WASHER 4
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01596-01009 NUT 2
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 427-N35-2112 BRACKET 1
SN: 50031-
KIT-FLAG: _-
SERIALNO: 50031-
? 427-N35-2111 BRACKET 1
SN: 50027-50030
KIT-FLAG: _-
SERIALNO: 50027-50030
? 427-N35-1320 BRACKET 1
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01435-01240 BOLT 8
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01435-01235 BOLT 4
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01643-31445 WASHER 8
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 07378-11410 HEAD,SLEEVE 1
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 07000-F3048 O-RING 1
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 07371-51470 FLANGE,SPLIT 2
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01010-81455 BOLT 4
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01643-31445 WASHER 4
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? (209-60-63300) FILTER ASS'Y 3
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 209-62-61190 CLAMP 6
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 209-62-61210 CLAMP 6
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01011-81610 BOLT 8
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01011-81615 BOLT 4
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 01643-31645 WASHER 12
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 427-N35-1180 SPACER 1
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-
? 07000-F3048 O-RING 2
SN: 50027-
KIT-FLAG: _-
SERIALNO: 50027-

Wheel Loaders Komatsu / WA900-3 S/N 50001-UP(wa900-3c) / HYDRAULIC LINE (MOUNTING PARTS) (ELEC. GOVERNOR AND BRAKE COOLING AND IN-LINE FILTER) (55ЯC SPEC.)(#50027-50094)(210590 : H4200-07B8)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
