Содержание Wheel Loaders Komatsu WA900-3 S/N 50001-UP(wa900-3c)

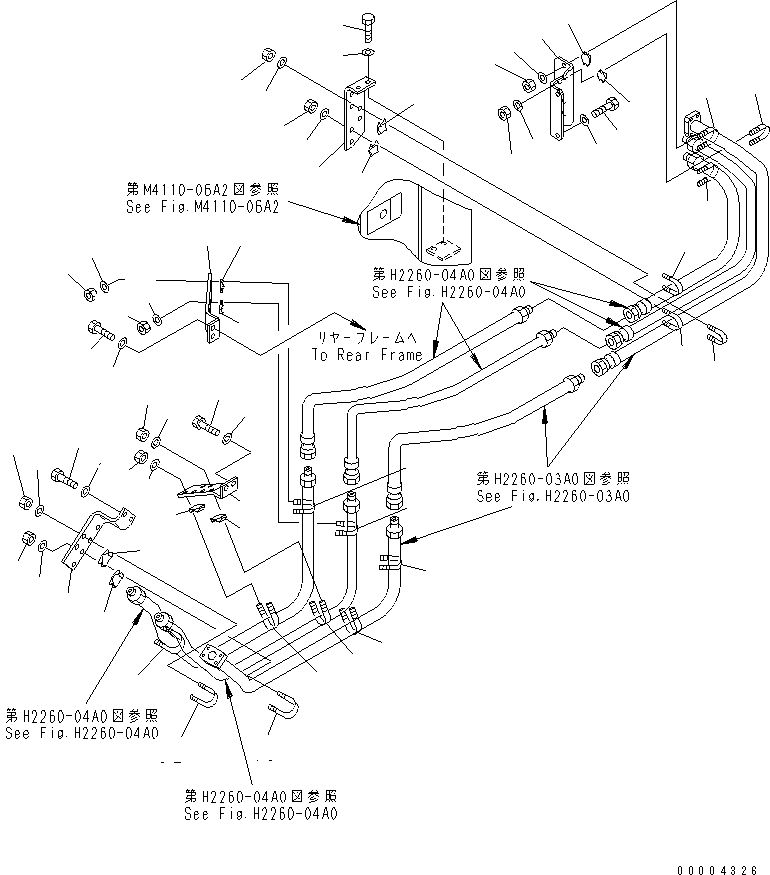

FAN DRIVE (MOTOR LINE REAR TUBE MOUNTING)(#50029-)(210370 : H2260-05A0)
Номер на схеме Каталожный номер Название Количество Детали
? 427-Z90-2140 BRACKET 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01010-81230 BOLT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31232 WASHER 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-33450 CLIP 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01597-01009 NUT 4
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31032 WASHER 4
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-53444 SEAT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-32746 CLIP 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01597-01009 NUT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31032 WASHER 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-52737 SEAT 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 427-Z90-2150 BRACKET 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01010-81235 BOLT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31232 WASHER 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-33450 CLIP 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01597-01009 NUT 4
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31032 WASHER 4
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-53444 SEAT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-32746 CLIP 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01597-01009 NUT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31032 WASHER 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-52737 SEAT 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 427-Z90-2161 BRACKET 1
SN: 50033-
KIT-FLAG: _-
SERIALNO: 50033-
? 427-Z90-2160 BRACKET 1
SN: 50029-50032
KIT-FLAG: _-
SERIALNO: 50029-50032
? 01010-81225 BOLT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31232 WASHER 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-33450 CLIP 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01597-01009 NUT 4
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31032 WASHER 4
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-53444 SEAT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-32746 CLIP 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01597-01009 NUT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31032 WASHER 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-52737 SEAT 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 427-Z90-2261 BRACKET 1
SN: 50033-
KIT-FLAG: _-
SERIALNO: 50033-
? 427-Z90-2260 BRACKET 1
SN: 50029-50032
KIT-FLAG: _-
SERIALNO: 50029-50032
? 01010-81225 BOLT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31232 WASHER 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-33450 CLIP 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01597-01009 NUT 4
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31032 WASHER 4
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-53444 SEAT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-32746 CLIP 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01597-01009 NUT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31032 WASHER 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-52737 SEAT 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 427-Z90-2330 SHEET 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01010-81225 BOLT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31232 WASHER 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-33450 CLIP 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01597-01009 NUT 4
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31032 WASHER 4
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-53444 SEAT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-32746 CLIP 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01597-01009 NUT 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 01643-31032 WASHER 2
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-
? 07283-52737 SEAT 1
SN: 50029-
KIT-FLAG: _-
SERIALNO: 50029-

Wheel Loaders Komatsu / WA900-3 S/N 50001-UP(wa900-3c) / FAN DRIVE (MOTOR LINE REAR TUBE MOUNTING)(#50029-)(210370 : H2260-05A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
