Содержание Wheel Loaders Komatsu WA900-3 S/N 50001-UP(wa900-3c)

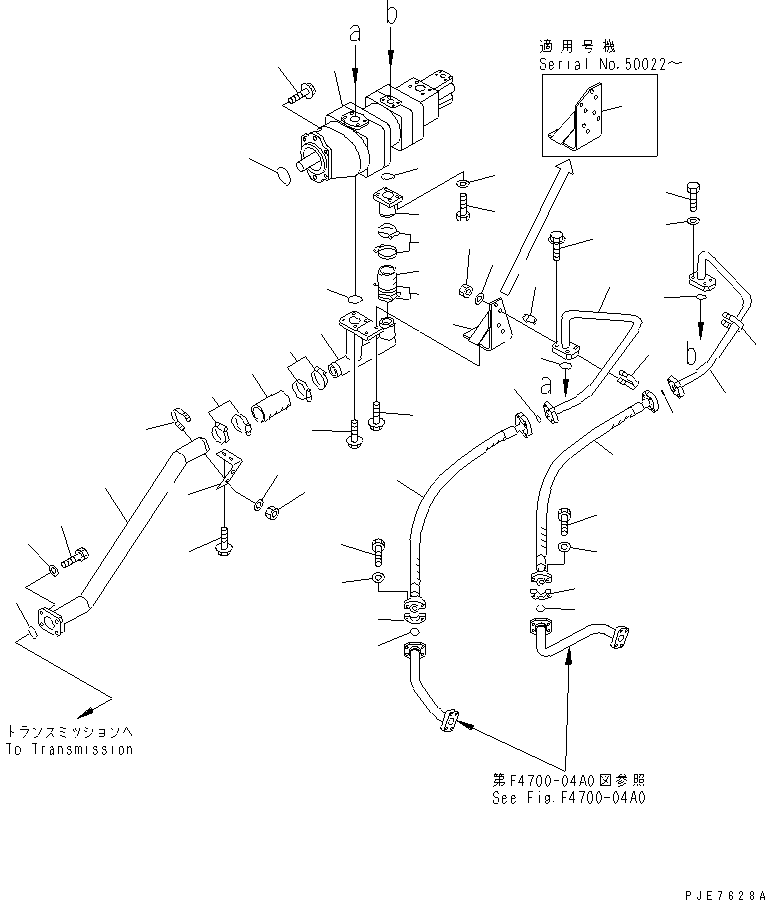

TORQUE CONVERTER AND TRANSMISSION LINE (PUMP PIPING)(#50001-50094)(151090 : F4700-01B0)
Номер на схеме Каталожный номер Название Количество Детали
? (705-58-45010) PUMP ASS'Y 1
SN: 50007-
KIT-FLAG: _-
SERIALNO: 50007-
? (□705-58-45000) PUMP ASS'Y 1
SN: 50001-50006
KIT-FLAG: _-
SERIALNO: 50001-50006
? 07000-F2130 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01235 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-16-11111 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F2085 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81645 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31645 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-16-11162 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01225 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07283-27663 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01597-01009 NUT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31032 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07260-07420 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07281-01029 CLAMP 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-16-21191 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F2070 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01230 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-16-11650 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F2055 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-51232 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07372-21240 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07260-05814 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07281-00909 CLAMP 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-16-11340 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3048 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01240 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-16-11181 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F3035 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07372-21050 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-51032 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 427-16-21181 BRACKET 1
SN: 50022-
KIT-FLAG: _-
SERIALNO: 50022-
? 427-16-21180 BRACKET 1
SN: 50001-50021
KIT-FLAG: _-
SERIALNO: 50001-50021
? 01435-01240 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07283-33450 CLIP 4
SN: 50022-
KIT-FLAG: _-
SERIALNO: 50022-
? 07283-33450 CLIP 2
SN: 50001-50021
KIT-FLAG: _-
SERIALNO: 50001-50021
? 07283-53444 SEAT 4
SN: 50022-
KIT-FLAG: _-
SERIALNO: 50022-
? 07283-53444 SEAT 2
SN: 50001-50021
KIT-FLAG: _-
SERIALNO: 50001-50021
? 01597-01009 NUT 8
SN: 50022-
KIT-FLAG: _-
SERIALNO: 50022-
? 01597-01009 NUT 4
SN: 50001-50021
KIT-FLAG: _-
SERIALNO: 50001-50021
? 01643-31032 WASHER 8
SN: 50022-
KIT-FLAG: _-
SERIALNO: 50022-
? 01643-31032 WASHER 4
SN: 50001-50021
KIT-FLAG: _-
SERIALNO: 50001-50021
? 07119-01211 HOSE 2
SN: 50022-
KIT-FLAG: _-
SERIALNO: 50022-
? 07296-01211 HOSE 2
SN: 50001-50021
KIT-FLAG: _-
SERIALNO: 50001-50021
? 07000-F3038 O-RING 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07371-31255 FLANGE,SPLIT 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07372-21040 BOLT 16
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-51032 WASHER 16
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-

Wheel Loaders Komatsu / WA900-3 S/N 50001-UP(wa900-3c) / TORQUE CONVERTER AND TRANSMISSION LINE (PUMP PIPING)(#50001-50094)(151090 : F4700-01B0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
