Содержание Wheel Loaders Komatsu WA700-3 S/N 50001-UP(wa700-3r)

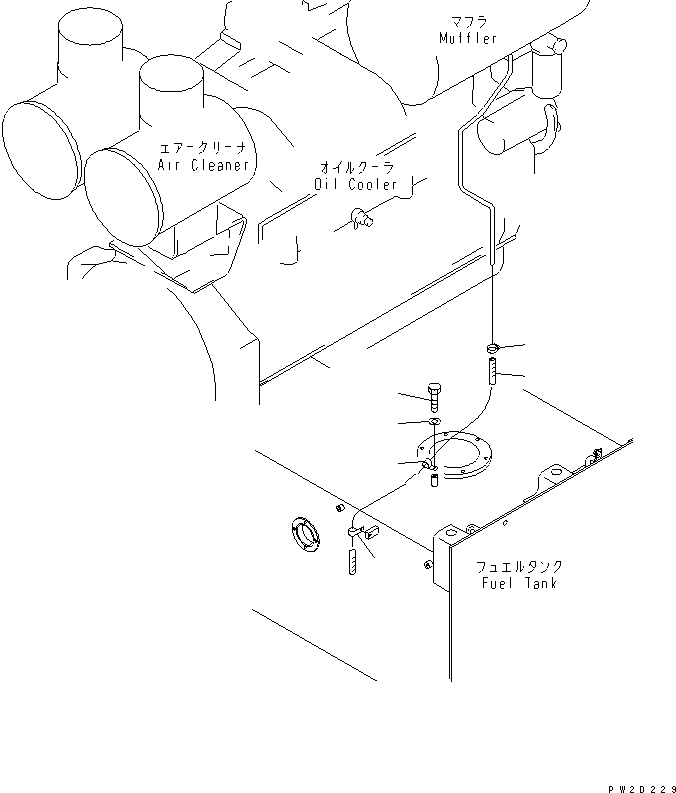

ENGINE MOUNTING (RELATED PARTS)(#51001-)(030050 : B0100-02A0A)
Номер на схеме Каталожный номер Название Количество Детали
? 09483-00311 HOSE 1
SN: 51001-
? 07281-00197 CLAMP 1
SN: 50001-
? 08036-01814 CLIP 2
SN: 50001-
? 01643-31032 WASHER 2
SN: 50001-
? 01010-81020 BOLT 2
SN: 50001-

Wheel Loaders Komatsu / WA700-3 S/N 50001-UP(wa700-3r) / ENGINE MOUNTING (RELATED PARTS)(#51001-)(030050 : B0100-02A0A)
?
?
?
?
?
?
