Содержание Wheel Loaders Komatsu WA700-3 S/N 50001-UP(wa700-3c)

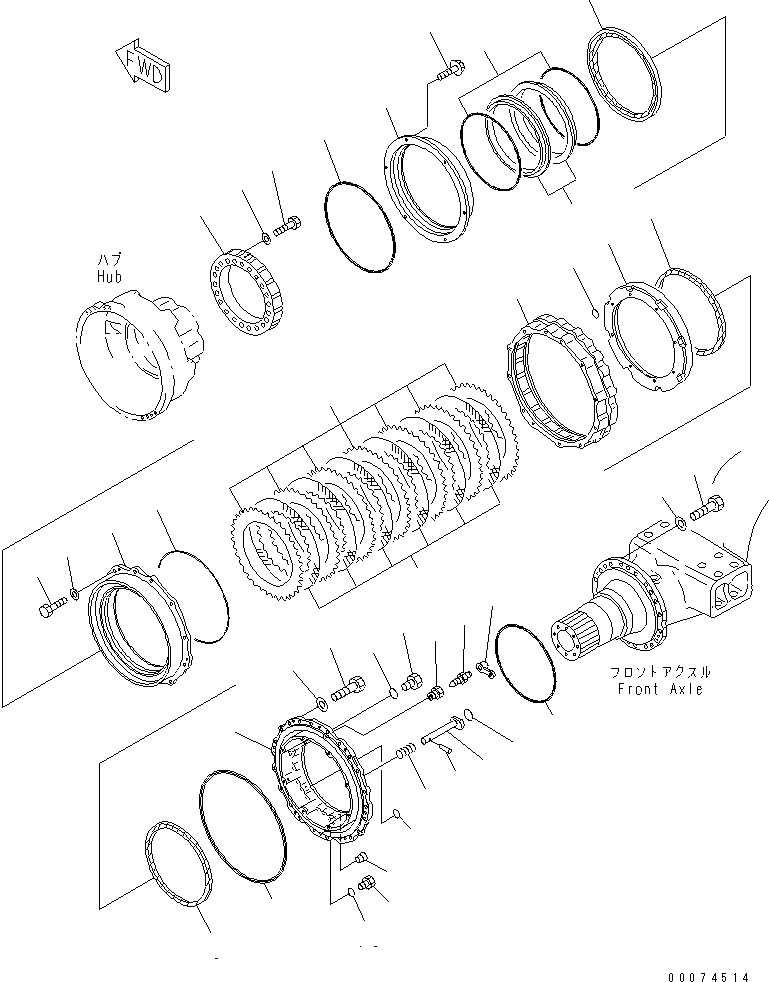

FRONT AXLE (FRONT WHEEL BRAKE)(#51075-)(150570 : F4400-02B0)
Номер на схеме Каталожный номер Название Количество Детали
? (428-22-20100) FRONT AXLE ASS'Y 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4400-01B0 TO F4400-05B0.
SERIALNO:
? (428-22-24100) • FINAL DRIVE ASS'Y,WITH BRAKE 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4400-01B0 TO F4400-02B0.
SERIALNO:
? 428-33-21100 • • BRAKE ASS'Y 2
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 569-33-61240 • • • DISC 8
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 569-33-41230 • • • PLATE 9
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-11610 • • • GUIDE 8
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-11620 • • • SPRING 8
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 706-66-40271 • • • PIN,DOWEL 8
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 07000-F3035 • • • O-RING 8
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-11150 • • • PISTON 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-11480 • • • SEAL 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 569-33-41951 • • • SEAL 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-11110 • • • CYLINDER 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 01010-62470 • • • BOLT 20
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 01643-32460 • • • WASHER 20
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 07000-A5470 • • • O-RING 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-11920 • • • O-RING 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 07040-11812 • • • PLUG 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 07002-21823 • • • O-RING 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 07000-A3025 • • • O-RING 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 07000-A3030 • • • O-RING 2
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 566-32-11620 • • • CAP 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 566-32-11430 • • • BLEEDER 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 581-32-12140 • • • PLUG 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 07043-70211 • • • PLUG 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 07040-12414 • • • PLUG,(FOR SHIPPING) 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 07002-12434 • • • O-RING,(FOR SHIPPING) 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-11211 • • • GEAR 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 01010-62060 • • • BOLT 22
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 01643-32060 • • • WASHER 22
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-11310 • • • GEAR 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 01011-63025 • • • BOLT 16
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 01643-33080 • • • WASHER 16
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-11221 • • • HUB 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-11910 • • • O-RING 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 01010-62060 • • • BOLT 12
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 01643-32060 • • • WASHER 12
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-11321 • • • RETAINER 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 568-33-11511 • • • SEAL 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 01435-01020 • • • BOLT 6
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 426-33-11920 • • • O-RING 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? 428-33-00021 • • • FLOATING SEAL ASS'Y 1
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? ☆ • • • • RING,SEAL 2
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-
? ☆ • • • • O-RING 2
SN: 51075-
KIT-FLAG: _-
SERIALNO: 51075-

Wheel Loaders Komatsu / WA700-3 S/N 50001-UP(wa700-3c) / FRONT AXLE (FRONT WHEEL BRAKE)(#51075-)(150570 : F4400-02B0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
