Содержание Wheel Loaders Komatsu WA600-1 S/N 10001-UP (Overseas Version)(wa600-0c)

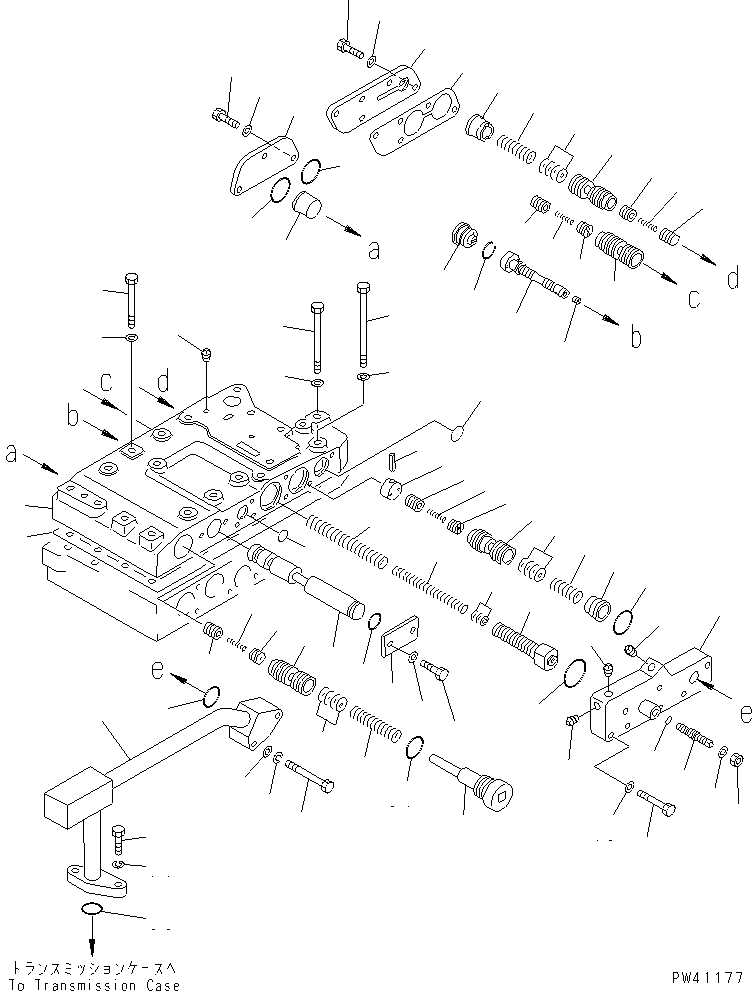

TRANSMISSION CONTROL VALVE (1/4)(060140 : 2531)
Номер на схеме Каталожный номер Название Количество Детали
? SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.
SERIALNO:
? (426-15-00011) TRANSMISSION ASS'Y 1
SN: (3001)-
KIT-FLAG: _-
SERIALNO: (3001)-
? (426-15-00020) TRANSMISSION ASS'Y 1
SN: (1973)-(3000)
KIT-FLAG: _-
SERIALNO: (1973)-(3000)
? (426-15-00010) TRANSMISSION ASS'Y 1
SN: 10001-(1972)
KIT-FLAG: _-
SERIALNO: 10001-(1972)
? THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2501 TO 2534.
SERIALNO:
? 426-15-00302 • CONTROL VALVE ASS'Y 1
SN: (1973)-
KIT-FLAG: _-
SERIALNO: (1973)-
? 426-15-00301 • CONTROL VALVE ASS'Y 1
SN: (1370)-(1972)
KIT-FLAG: _-
SERIALNO: (1370)-(1972)
? □426-15-00300 • CONTROL VALVE ASS'Y 1
SN: 10001-(1369)
KIT-FLAG: _-
SERIALNO: 10001-(1369)
? THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2531 TO 2534.
SERIALNO:
? 426-15-15110 • • BODY,VALVE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07042-20108 • • PLUG 7
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-15650 • • STOPPER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 04025-00640 • • PIN,SPRING 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 425-15-15220 • • VALVE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 104-15-25490 • • VALVE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 125-15-15290 • • SPRING 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 104-15-25480 • • VALVE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 113-15-25260 • • SHIM, 0.5MM 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 104-15-25290 • • SPRING, (L= 62.0) 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-15490 • • GUIDE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 425-15-15480 • • GUIDE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-15230 • • VALVE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 104-15-25490 • • VALVE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 125-15-15290 • • SPRING 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 104-15-25480 • • VALVE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-15561 • • VALVE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-16170 • • SPRING, (L=118.0) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-16410 • • SHIM, 0.5MM 6
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-16161 • • SPRING, (L=145.66) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 425-15-00210 • • VALVE ASS'Y 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? ☆ • • • VALVE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01310-00606 • • • SCREW 1
SN: (3342)-
KIT-FLAG: _-
SERIALNO: (3342)-
? 125-15-11230 • • • PLUG 1
SN: 10001-(3341)
KIT-FLAG: _-
SERIALNO: 10001-(3341)
? 424-15-15290 • • STOPPER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-72021 • • O-RING (K3) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-15860 • • COVER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-15931 • • GASKET (K3) 1
SN: (3222)-
KIT-FLAG: _-
SERIALNO: (3222)-
? 424-15-15930 • • GASKET (K3) 1
SN: 10001-(3221)
KIT-FLAG: _-
SERIALNO: 10001-(3221)
? 01010-50820 • • BOLT 5
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-30823 • • WASHER 5
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-15-15870 • • COVER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07042-20108 • • PLUG 3
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-72021 • • O-RING (K3) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-73030 • • O-RING (K3) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-73035 • • O-RING (K3) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-72015 • • O-RING (K3) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-15840 • • PLUG 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01580-11008 • • NUT 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31032 • • WASHER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-71009 • • O-RING (K3) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-50840 • • BOLT 5
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-30823 • • WASHER 5
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-15711 • • SPACER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-72021 • • O-RING (K3) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-15340 • • VALVE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 104-15-25490 • • VALVE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 125-15-15290 • • SPRING 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 104-15-25480 • • VALVE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 425-15-15490 • • GUIDE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 145-14-33731 • • SPRING, (L= 70.0) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 113-15-25260 • • SHIM, 0.5MM 7
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 425-15-15510 • • PLUG 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07002-03034 • • O-RING (K3) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-15880 • • COVER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-73030 • • O-RING (K3) 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-50820 • • BOLT 3
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01602-20825 • • WASHER,SPRING 3
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-15-15870 • • PLATE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-50820 • • BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-30823 • • WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 428-15-15980 • • GASKET (K3) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? (☒426-15-15980) • • GASKET (K3) 1
SN: (10001-(1949))
KIT-FLAG: _-
SERIALNO: (10001-(1949))
? 01010-51070 • • BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01011-51025 • • BOLT 3
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31032 • • WASHER 5
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01011-51050 • BOLT 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31032 • WASHER 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-15-15950 • TUBE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-73025 • O-RING (K3) 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-50875 • BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01602-20825 • WASHER,SPRING 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-30823 • WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-51030 • BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01602-21030 • WASHER,SPRING 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-

Wheel Loaders Komatsu / WA600-1 S/N 10001-UP (Overseas Version)(wa600-0c) / TRANSMISSION CONTROL VALVE (1/4)(060140 : 2531)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
