Содержание Wheel Loaders Komatsu WA600-1 S/N 10001-UP (Overseas Version)(wa600-0c)

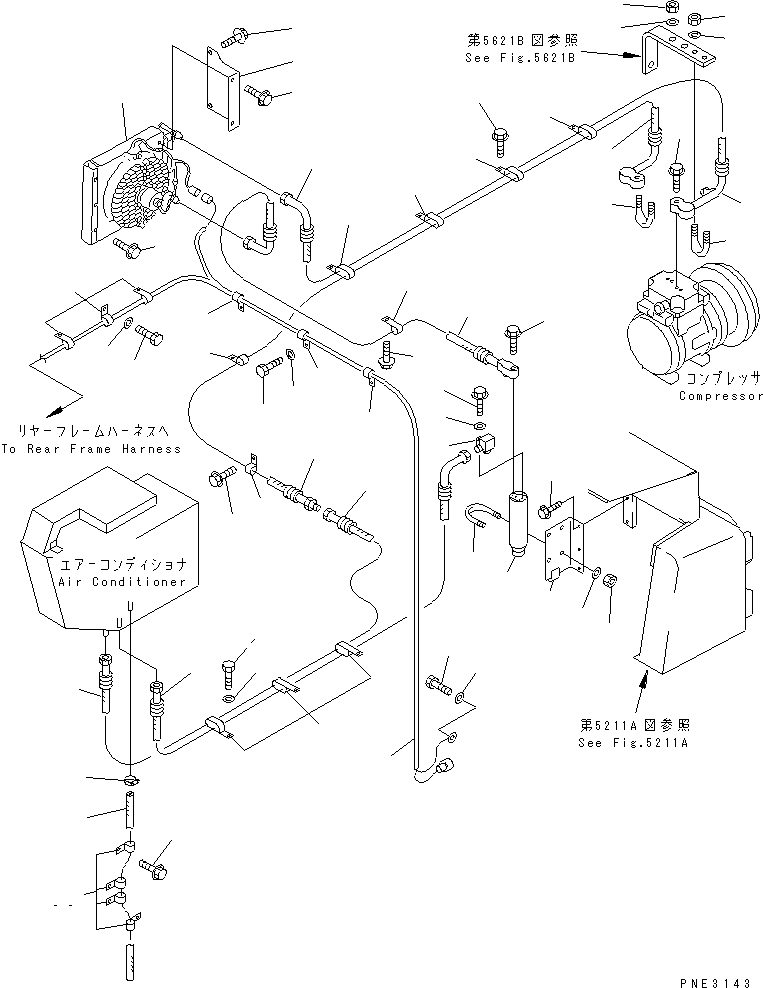

AIR CONDITIONER (DENSO) (3/5) (AIR PIPING AND CONDENSER)(#11342-)(151030 : 5623A)
Номер на схеме Каталожный номер Название Количество Детали
? 426-S62-1131 HOSE 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 426-S62-1171 HOSE 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01435-00630 BOLT 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 426-S62-1180 HOSE 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 426-S62-1320 HOSE 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01435-00625 BOLT 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01643-30623 WASHER 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 419-S62-2250 JOINT 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 20Y-979-3150 • O-RING 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 426-S62-1160 HOSE 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 04435-52212 CLIP 4
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01435-01016 BOLT 4
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 04435-52212 CLIP 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01435-01016 BOLT 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 04434-51610 CLIP 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01435-01016 BOLT 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 424-06-12720 CLIP 5
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01010-51016 BOLT 4
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01643-31032 WASHER 4
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 424-06-12720 CLIP 9
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01010-51020 BOLT 4
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01643-31032 WASHER 4
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 426-S62-1220 WIRE ASS'Y 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 08020-10000 • DIODE 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 08034-20519 • BAND 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 08034-00414 • BAND 7
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01010-80816 BOLT 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01643-30823 WASHER 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 20Y-979-3120 TANK 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 07283-26155 CLIP 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01597-01009 NUT 4
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01643-31032 WASHER 4
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 426-S62-1111 BRACKET 1
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? □426-S62-1110 BRACKET 1
SN: 11342-.
KIT-FLAG: _-
SERIALNO: 11342-.
? 01435-00820 BOLT 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 421-07-11760 CLIP 3
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01010-81020 BOLT 3
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01643-31032 WASHER 3
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 425-963-1190 HOSE 1
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? 07281-00259 CLAMP 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 04434-51810 CLIP 4
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01435-01016 BOLT 4
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 425-S61-1120 CONDENSER ASS'Y 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 426-963-1110 PLATE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01435-01016 BOLT 4
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01435-01225 BOLT 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 07283-21227 CLIP 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01598-00608 NUT 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01643-30623 WASHER 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 07283-21529 CLIP 1
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01598-00809 NUT 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-
? 01643-30823 WASHER 2
SN: 11342-
KIT-FLAG: _-
SERIALNO: 11342-

Wheel Loaders Komatsu / WA600-1 S/N 10001-UP (Overseas Version)(wa600-0c) / AIR CONDITIONER (DENSO) (3/5) (AIR PIPING AND CONDENSER)(#11342-)(151030 : 5623A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
