Содержание Wheel Loaders Komatsu WA600-1 S/N 10001-UP (Overseas Version)(wa600-0c)

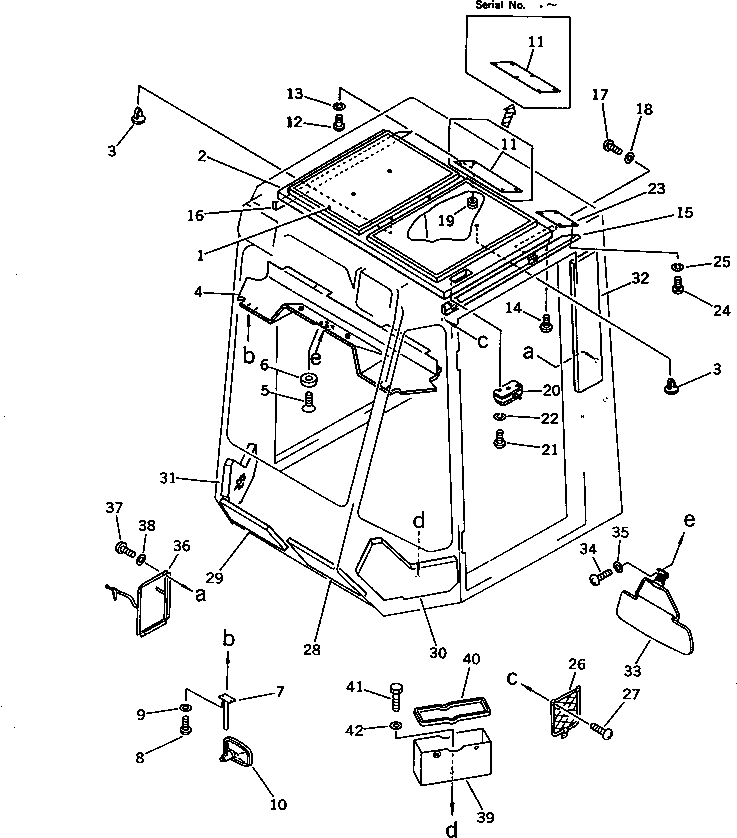

OPERATOR'S CAB (4/6) (INTERIOR TRIM) (TBG SPEC.)(#10001-11060)(150920 : 5514)
Номер на схеме Каталожный номер Название Количество Детали
? (425-54-15040) OPERATOR'S CAB ASS'Y 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5511 TO 5516.
SERIALNO:
? 425-54-15271 • INSULATOR 2
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15530 • PAD 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 419-926-1710 • BUTTON 5
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15611 • COVER 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01225-40512 • SCREW 4
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 421-54-15790 • WASHER 4
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15590 • STAY 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15540 • SCREW 4
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01642-20508 • WASHER 4
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15630 • MIRROR,ROOM 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 419-923-1310 • PLATE 1
SN: .-11060
KIT-FLAG: _-
SERIALNO: .-11060
? 425-54-15340 • PLATE 1
SN: 10001-.
KIT-FLAG: _-
SERIALNO: 10001-.
? 01220-40512 • SCREW 6
SN: .-11060
KIT-FLAG: _-
SERIALNO: .-11060
? 01220-40512 • SCREW 4
SN: 10001-.
KIT-FLAG: _-
SERIALNO: 10001-.
? 01601-20513 • WASHER,SPRING 6
SN: .-11060
KIT-FLAG: _-
SERIALNO: .-11060
? 01601-20513 • WASHER,SPRING 4
SN: 10001-.
KIT-FLAG: _-
SERIALNO: 10001-.
? 423-54-15540 • SCREW 3
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15510 • PLATE,L.H. 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15520 • PLATE,R.H. 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01220-40512 • SCREW 4
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01642-20508 • WASHER 4
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 09415-01008 • CAP 4
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15730 • LAMP 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15740 • BULB 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01220-40420 • SCREW 2
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01601-20410 • WASHER,SPRING 2
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 417-54-15270 • PLATE 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01220-40512 • SCREW 4
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01601-20513 • WASHER,SPRING 4
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 419-54-15522 • POCKET 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01220-40412 • SCREW 3
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 425-54-15182 • PAD,L.H. 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 425-54-15192 • PAD,R.H. 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 425-54-15211 • PAD,L.H. 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 425-54-15221 • PAD,R.H. 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 425-54-15481 • PAD 2
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15580 • SUN VISOR 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01220-40512 • SCREW 2
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01642-20508 • WASHER 2
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 419-926-1680 • BRACKET 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01220-40512 • SCREW 4
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01641-20508 • WASHER 4
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15770 • BOX,BOX 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 423-54-15780 • FINISHER 1
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01010-50820 • BOLT 3
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
? 01643-30823 • WASHER 3
SN: 10001-11060
KIT-FLAG: _-
SERIALNO: 10001-11060
