Содержание Wheel Loaders Komatsu WA600-1 S/N 10001-UP (Overseas Version)(wa600-0c)

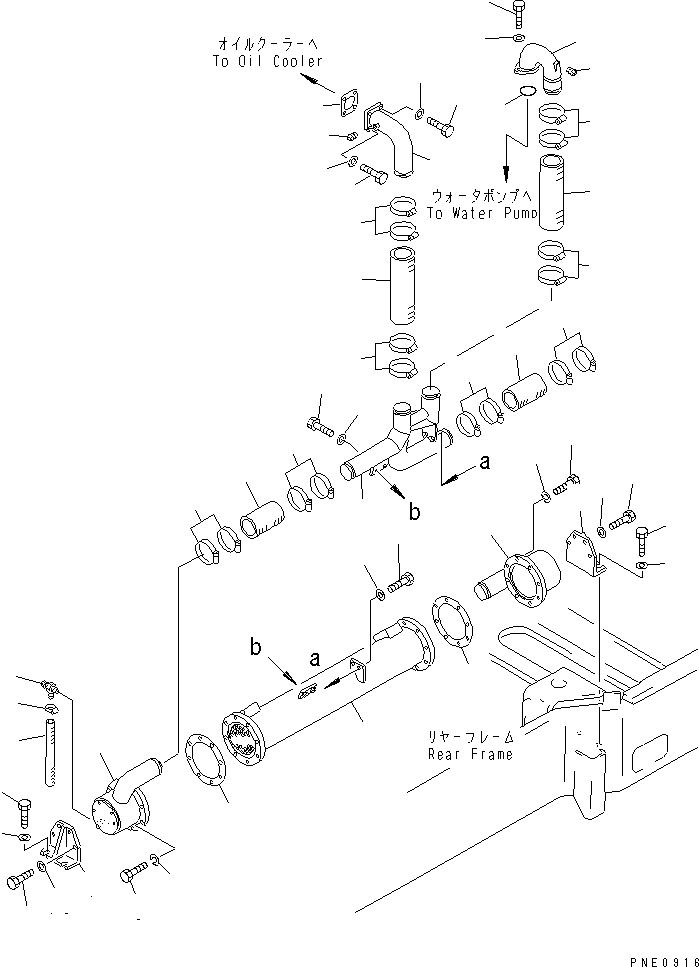

OIL COOLER AND WATER PIPING(030120 : 1261)
Номер на схеме Каталожный номер Название Количество Детали
? 426-03-11402 OIL COOLER ASS'Y 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-03-11610 • ELEMENT 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-03-11620 • COVER,L.H. 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-03-11630 • COVER,R.H. 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-03-11641 • GASKET 2
SN: 11242-
KIT-FLAG: _-
SERIALNO: 11242-
? 426-03-11640 • GASKET 2
SN: 10001-11237
KIT-FLAG: _-
SERIALNO: 10001-11237
? 01010-81245 • BOLT 16
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01602-21236 • WASHER,SPRING 16
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-03-11660 • BRACKET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-03-11650 • BRACKET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81235 • BOLT 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 • WASHER 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 6127-61-8411 VALVE ASS'Y,DRAIN 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 09483-40502 HOSE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07281-00259 CLAMP 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81245 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81235 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-03-11423 TUBE 1
SN: 10139-
KIT-FLAG: _-
SERIALNO: 10139-
? 426-03-11422 TUBE 1
SN: 10001-10138
KIT-FLAG: _-
SERIALNO: 10001-10138
? 07260-27416 HOSE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07281-01029 CLAMP 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81235 BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-03-11690 HOSE 2
SN: 10403-
KIT-FLAG: _-
SERIALNO: 10403-
? □07260-27432 HOSE 2
SN: 10001-10402
KIT-FLAG: _-
SERIALNO: 10001-10402
? 426-03-11332 TUBE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 6162-63-2161 GASKET 1
SN: 11242-
KIT-FLAG: _-
SERIALNO: 11242-
? 6162-63-2160 GASKET 1
SN: 10001-11237
KIT-FLAG: _-
SERIALNO: 10001-11237
? 426-03-11491 ELBOW 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-12075 O-RING 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81065 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81040 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-51032 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81235 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07281-01029 CLAMP 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07042-20108 PLUG 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-

Wheel Loaders Komatsu / WA600-1 S/N 10001-UP (Overseas Version)(wa600-0c) / OIL COOLER AND WATER PIPING(030120 : 1261)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
