Содержание Wheel Loaders Komatsu WA470-6 S/N 85001-90215 (ecot3, For EU)(wa470-6c)

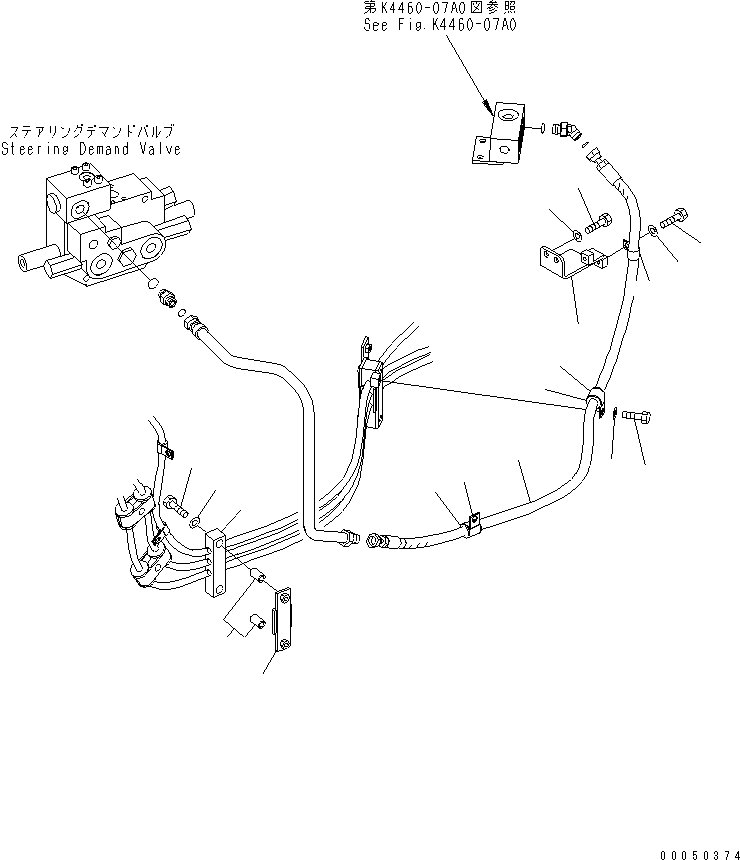

HYDRAULIC PIPING (STEERING DRAIN LINE)(#85001-)(180670 : H4200-12A0)
Номер на схеме Каталожный номер Название Количество Детали
? 421-62-42191 HOSE 1
SN: 85005-
KIT-FLAG: _-
SERIALNO: 85005-
? 421-62-42190 HOSE 1
SN: 85001-85004
KIT-FLAG: _-
SERIALNO: 85001-85004
? 04434-52711 CLIP 1
SN: 85005-
KIT-FLAG: _-
SERIALNO: 85005-
? 04434-52511 CLIP 1
SN: 85001-85004
KIT-FLAG: _-
SERIALNO: 85001-85004
? 07095-20420 CUSHION 1
SN: 85005-
KIT-FLAG: _-
SERIALNO: 85005-
? 07095-20318 CUSHION 1
SN: 85001-85004
KIT-FLAG: _-
SERIALNO: 85001-85004
? 04434-52711 CLIP 1
SN: 85005-
KIT-FLAG: _-
SERIALNO: 85005-
? 04434-52511 CLIP 1
SN: 85001-85004
KIT-FLAG: _-
SERIALNO: 85001-85004
? 07095-20420 CUSHION 1
SN: 85005-
KIT-FLAG: _-
SERIALNO: 85005-
? 07095-20318 CUSHION 1
SN: 85001-85004
KIT-FLAG: _-
SERIALNO: 85001-85004
? 01010-81025 BOLT 2
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-
? 01643-31032 WASHER 2
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-
? 423-62-43221 PLATE 1
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-
? 423-62-34981 RUBBER 1
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-
? 418-62-23790 SPACER 2
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-
? 01010-81055 BOLT 2
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-
? 01643-31032 WASHER 2
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-
? 421-62-45180 BRACKET 1
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-
? 01010-81020 BOLT 2
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-
? 01643-31032 WASHER 2
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-
? 04434-52110 CLIP 1
SN: 85005-
KIT-FLAG: _-
SERIALNO: 85005-
? 04434-51810 CLIP 1
SN: 85001-85004
KIT-FLAG: _-
SERIALNO: 85001-85004
? 01010-81020 BOLT 1
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-
? 01643-31032 WASHER 1
SN: 85001-
KIT-FLAG: _-
SERIALNO: 85001-

Wheel Loaders Komatsu / WA470-6 S/N 85001-90215 (ecot3, For EU)(wa470-6c) / HYDRAULIC PIPING (STEERING DRAIN LINE)(#85001-)(180670 : H4200-12A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
