Содержание Wheel Loaders Komatsu WA450-3A S/N 53001-UP(wa450-5r)

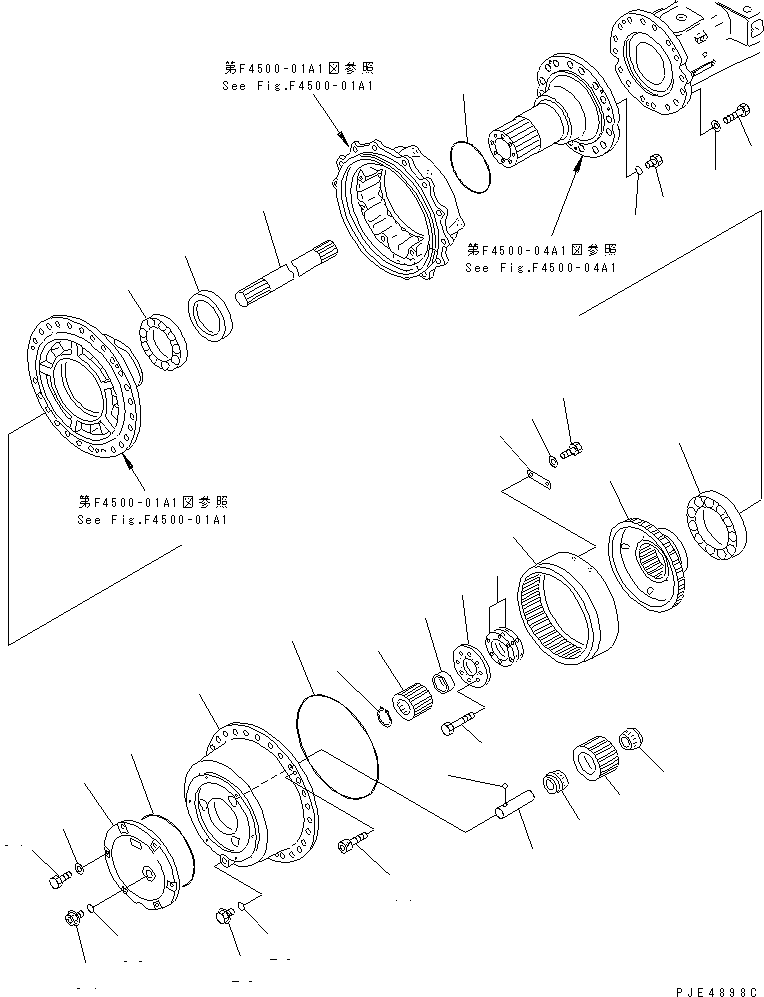

REAR AXLE (REAR FINAL DRIVE) (LIMITED SLIP DIFF.)(150520 : F4500-02A1)
Номер на схеме Каталожный номер Название Количество Детали
? (421-23-20052) AXLE ASS'Y 1
SN: 53001-
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4500-01A1 TO F4500-04A1.
? 421-22-22540 • GEAR 2
SN: 53001-
? 421-22-12790 • BEARING 2
SN: 53001-
? 421-22-12340 • HUB 2
SN: 53001-
? 421-22-12360 • PLATE 12
SN: 53001-
? 01010-60820 • BOLT 24
SN: 53001-
? 01643-30823 • WASHER 24
SN: 53001-
? 421-22-12101 • CARRIER ASS'Y 2
SN: 53001-
? 421-22-12583 • • GEAR 3
SN: 53001-
? 421-22-12770 • • BEARING 6
SN: 53001-
? 421-22-12690 • • CARRIER 1
SN: 53001-
? 421-22-12551 • • SHAFT 3
SN: 53001-
? 04260-01587 • • BALL 3
SN: 53001-
? 421-22-12660 • GEAR 2
SN: 53001-
? 421-22-12350 • SPACER 2
SN: 53001-
? 421-22-22410 • SHAFT 2
SN: 53001-
? 04064-06020 • RING,SNAP 2
SN: 53001-
? 07000-15410 • O-RING 2
SN: 53001-
? 01252-41025 • BOLT 6
SN: 53001-
? 421-22-12140 • RETAINER 2
SN: 53001-
? 421-22-12780 • BEARING 2
SN: 53001-
? 421-22-12220 • RETAINER 2
SN: 53001-
? 01010-31450 • BOLT 16
SN: 53001-
? 421-22-12190 • SHIM¤ 1.0MM 4
SN: 53001-
? 421-22-12180 • SHIM¤ 0.5MM 2
SN: 53001-
? 421-22-12170 • SHIM¤ 0.2MM 4
SN: 53001-
? 421-22-12160 • SHIM¤ 0.05MM 4
SN: 53001-
? 07040-11007 • PLUG 4
SN: 53001-
? 07002-11023 • O-RING 4
SN: 53001-
? 01010-62495 • BOLT 32
SN: 53001-
? 01643-32460 • WASHER 32
SN: 53001-
? 07000-15270 • O-RING 2
SN: 53001-
? 07044-12412 • PLUG 2
SN: 53001-
? 07002-12434 • O-RING 2
SN: 53001-
? 421-22-12632 • COVER 2
SN: 53001-
? 01010-31235 • BOLT 12
SN: 53001-
? 01643-31232 • WASHER 12
SN: 53001-
? 07000-15280 • O-RING 2
SN: 53001-
? 07041-13612 • PLUG 2
SN: 53001-
? 07002-13634 • O-RING 2
SN: 53001-

Wheel Loaders Komatsu / WA450-3A S/N 53001-UP(wa450-5r) / REAR AXLE (REAR FINAL DRIVE) (LIMITED SLIP DIFF.)(150520 : F4500-02A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
