Содержание Wheel Loaders Komatsu WA450-3A S/N 53001-UP(wa450-5r)

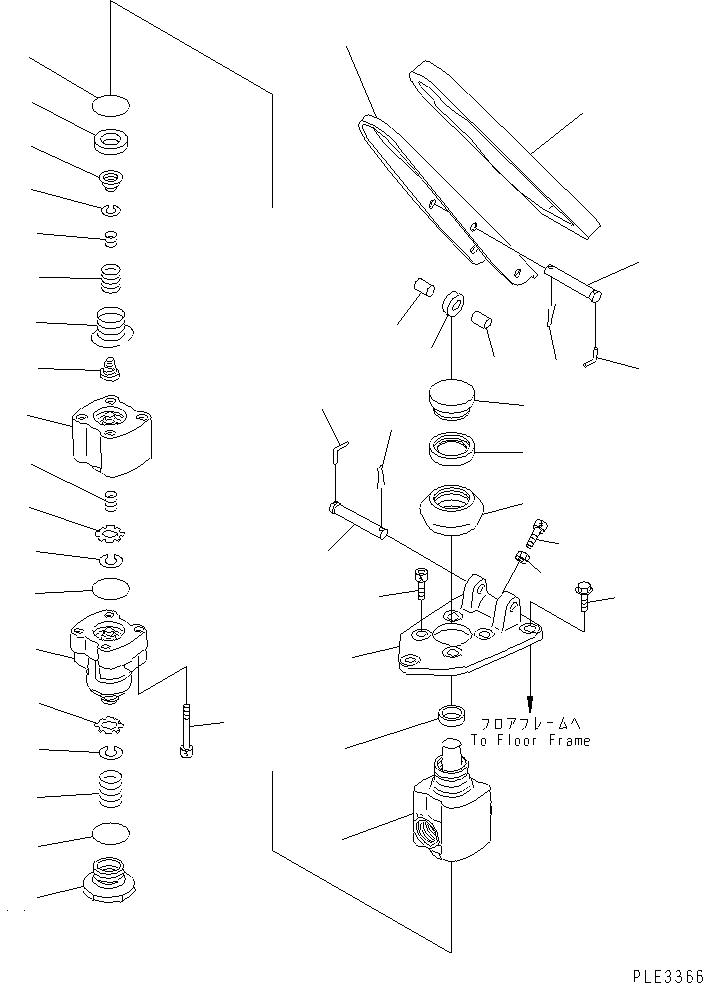

BRAKE CONTROL (TANDEM BRAKE VALVE)(240770 : K4460-03A0)
Номер на схеме Каталожный номер Название Количество Детали
? 421-43-27201 VALVE ASS'Y,TANDEM 1
SN: 53001-
? 421-43-27210 • FLANGE ASS'Y 1
SN: 53001-
? 421-43-27270 • • RETAINER 1
SN: 53001-
? 421-43-27280 • • RETAINER 1
SN: 53001-
? 421-43-27360 • • RING,SNAP 1
SN: 53001-
? 07017-10016 • • SEAL,OIL 1
SN: 53001-
? 421-43-27180 • • O-RING 1
SN: 53001-
? 421-43-27221 • CYLINDER ASS'Y 1
SN: 53001-
? 421-43-27240 • • RETAINER 1
SN: 53001-
? 421-43-27721 • • SPRING 1
SN: 53001-
? 04064-01510 • • RING,SNAP 1
SN: 53001-
? 421-43-27180 • • O-RING 1
SN: 53001-
? 421-43-27231 • CYLINDER ASS'Y 1
SN: 53001-
? 421-43-27240 • • RETAINER 1
SN: 53001-
? 421-43-27250 • • NUT,END 1
SN: 53001-
? 421-43-27710 • • SPRING 1
SN: 53001-
? 04064-01510 • • RING,SNAP 1
SN: 53001-
? 07002-13634 • • O-RING 1
SN: .-
? ♦07002-03634 • • O-RING 1
SN: 53001-.
? 421-43-27260 • HOLDER 1
SN: 53001-
? 421-43-27730 • SPRING 1
SN: 53001-
? 421-43-27740 • SPRING 1
SN: 53001-
? 421-43-27750 • SPRING 1
SN: 53001-
? 01252-41025 • BOLT 4
SN: 53001-
? 421-43-27170 • BOLT 4
SN: 53001-
? 421-43-27120 • BRACKET ASS'Y 1
SN: 53001-
? 421-43-27150 • • BUSHING 2
SN: 53001-
? 363-43-37410 • PAD,PEDAL 1
SN: 53001-
? 421-43-27130 • PLATE,PEDAL 1
SN: 53001-
? 421-43-27320 • ROLLER ASS'Y 1
SN: 53001-
? 421-43-27160 • • BUSHING 1
SN: 53001-
? 421-43-27190 • BOOT 1
SN: 53001-
? 421-43-27290 • STOPPER,PEDAL 1
SN: 53001-
? 421-43-27310 • SEAT 1
SN: 53001-
? 421-43-27330 • COLLAR 2
SN: 53001-
? 421-43-27380 • PIN 2
SN: 53001-
? 421-43-27390 • PIN 2
SN: 53001-
? 04052-11038 • PIN,SNAP 2
SN: 53001-
? 01252-40820 • BOLT 1
SN: 53001-
? 01580-10806 • NUT 1
SN: 53001-
? 01435-01025 BOLT 3
SN: 53001-

Wheel Loaders Komatsu / WA450-3A S/N 53001-UP(wa450-5r) / BRAKE CONTROL (TANDEM BRAKE VALVE)(240770 : K4460-03A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
