Содержание Wheel Loaders Komatsu WA380-3 S/N 50001-52999 (Overseas Version)(wa380-0c)

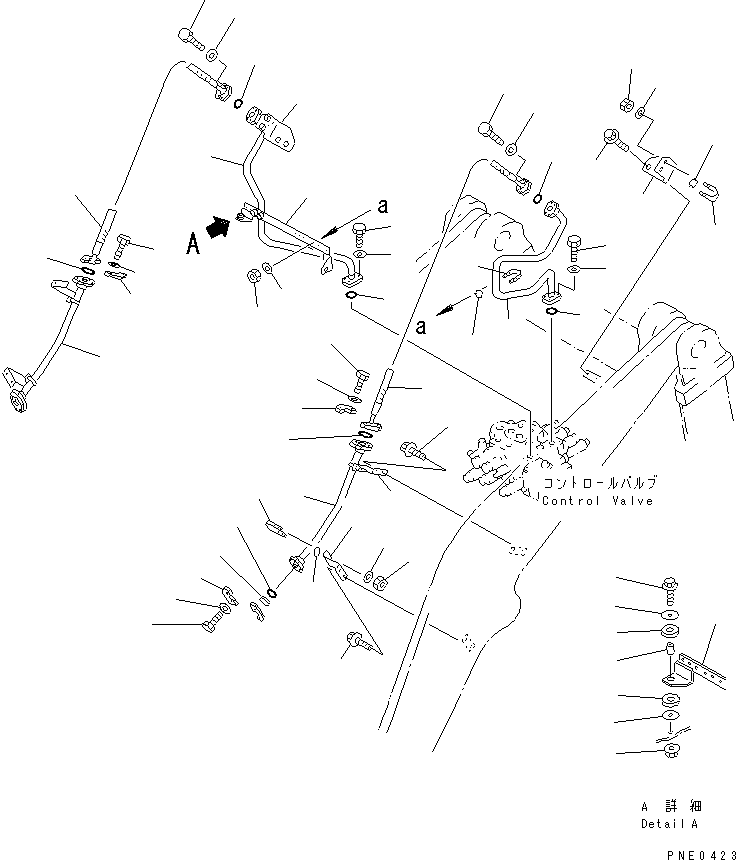

HYDRAULIC PIPING (FRONT ATTACHMENT LINE) (WITH 3-SPOOL CONTROL VALVE)(#50001-)(180280 : 6461)
Номер на схеме Каталожный номер Название Количество Детали
? 423-877-2321 TUBE,L.H. 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 423-877-2310 TUBE,R.H. 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-13035 O-RING 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07372-21035 BOLT 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-51032 WASHER 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07125-01014 HOSE 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-13032 O-RING 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07371-31049 FLANGE,SPLIT 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07372-21035 BOLT 16
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-51032 WASHER 16
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 423-878-1190 TUBE 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07378-11000 HEAD 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-13032 O-RING 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07371-31049 FLANGE,SPLIT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07372-21035 BOLT 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-51032 WASHER 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 423-877-2210 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 419-43-17930 CUSHION 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 415-64-13130 CUSHION 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 417-54-13470 SPACER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 419-43-17920 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01050 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01584-01008 NUT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 423-877-2231 PLATE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 423-877-2221 PLATE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01020 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 423-877-2430 BRACKET 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01435-01020 BOLT 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07283-33450 CLIP 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07283-53444 SEAT 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01599-01011 NUT 16
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31032 WASHER 16
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-

Wheel Loaders Komatsu / WA380-3 S/N 50001-52999 (Overseas Version)(wa380-0c) / HYDRAULIC PIPING (FRONT ATTACHMENT LINE) (WITH 3-SPOOL CONTROL VALVE)(#50001-)(180280 : 6461)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
