Содержание Wheel Loaders Komatsu WA400-1 S/N 10001-UP (Overseas Version)(wa400-1c)

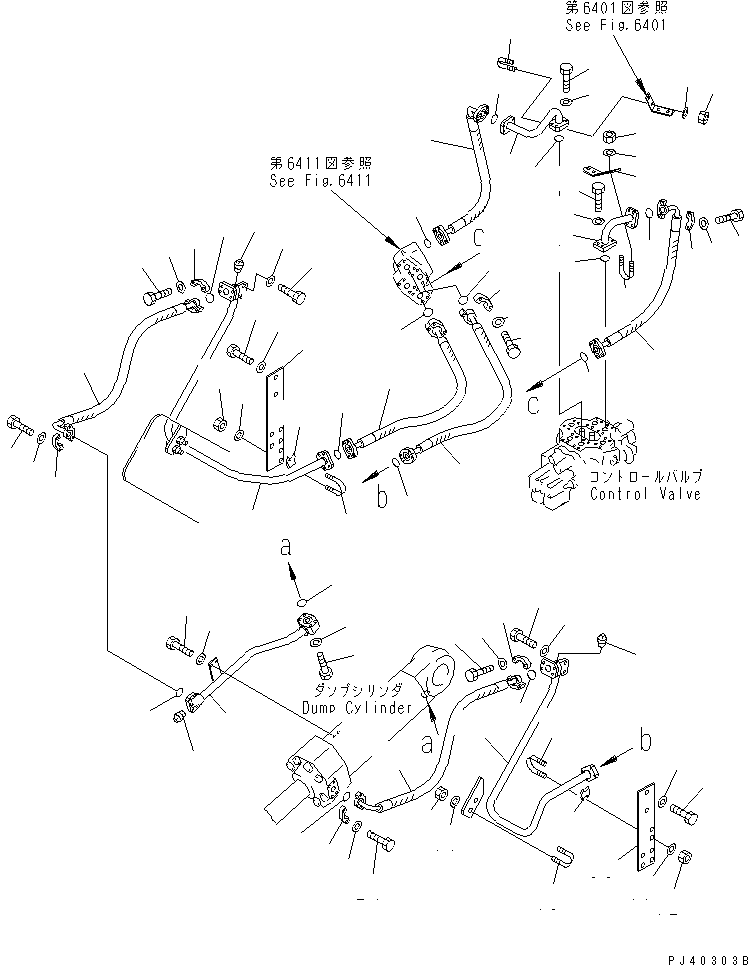

HYDRAULIC PIPING (DUMP CYLINDER LINE)(180180 : 6421)
Номер на схеме Каталожный номер Название Количество Детали
? 424-62-13570 TUBE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-62-13152 TUBE 1
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? ▩424-62-13151 TUBE 1
SN: 10001-.
KIT-FLAG: _-
SERIALNO: 10001-.
? (424-62-13152,07372-21040(4))
SERIALNO:
? 07000-13035 O-RING 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07372-21045 BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07372-21040 BOLT 4
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? 07372-21045 BOLT 4
SN: 10001-.
KIT-FLAG: _-
SERIALNO: 10001-.
? 01643-51032 WASHER 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07124-01212 HOSE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07124-01217 HOSE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-13038 O-RING 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07371-31255 FLANGE,SPLIT 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07372-21035 BOLT 16
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-51032 WASHER 16
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07125-01212 HOSE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-13038 O-RING 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07371-31255 FLANGE,SPLIT 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07372-21035 BOLT 16
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-51032 WASHER 16
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-62-13273 TUBE 1
SN: 10624-
KIT-FLAG: _-
SERIALNO: 10624-
? 424-62-13271 TUBE 1
SN: 10001-10623
KIT-FLAG: _-
SERIALNO: 10001-10623
? 424-62-13273 TUBE,(FOR TBG/ABE SPEC.) 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 424-62-13271 TUBE,(FOR TBG/ABE SPEC.) 1
SN: 10001-10705
KIT-FLAG: _-
SERIALNO: 10001-10705
? 424-62-13283 TUBE 1
SN: 10624-
KIT-FLAG: _-
SERIALNO: 10624-
? 424-62-13281 TUBE 1
SN: 10001-10623
KIT-FLAG: _-
SERIALNO: 10001-10623
? 424-62-13283 TUBE,(FOR TBG/ABE SPEC.) 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 424-62-13281 TUBE,(FOR TBG/ABE SPEC.) 1
SN: 10001-10705
KIT-FLAG: _-
SERIALNO: 10001-10705
? 07042-20108 PLUG 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07124-01212 HOSE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07124-01210 HOSE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-13038 O-RING 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07371-31255 FLANGE,SPLIT 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07372-21035 BOLT 16
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-51032 WASHER 16
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-62-13341 TUBE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07042-20108 PLUG 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-13035 O-RING 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07372-21060 BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-51032 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-62-14170 PLATE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07283-33450 CLIP 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31032 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-09-11160 NUT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-62-14211 PLATE 1
SN: 10624-
KIT-FLAG: _-
SERIALNO: 10624-
? 424-62-14210 PLATE 1
SN: 10001-10623
KIT-FLAG: _-
SERIALNO: 10001-10623
? 424-62-14211 PLATE,(FOR TBG/ABE SPEC.) 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 424-62-14210 PLATE,(FOR TBG/ABE SPEC.) 1
SN: 10001-10705
KIT-FLAG: _-
SERIALNO: 10001-10705
? 424-62-14191 PLATE 1
SN: 10624-
KIT-FLAG: _-
SERIALNO: 10624-
? 424-62-14190 PLATE 1
SN: 10001-10623
KIT-FLAG: _-
SERIALNO: 10001-10623
? 424-62-14191 PLATE,(FOR TBG/ABE SPEC.) 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 424-62-14190 PLATE,(FOR TBG/ABE SPEC.) 1
SN: 10001-10705
KIT-FLAG: _-
SERIALNO: 10001-10705
? 01010-51240 BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07283-33450 CLIP 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07283-53444 SEAT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31032 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 426-09-11160 NUT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07283-33450 CLIP 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 424-09-12650 WASHER 4
SN: 10094-
KIT-FLAG: _-
SERIALNO: 10094-
? □01643-31032 WASHER 4
SN: 10001-10093
KIT-FLAG: _-
SERIALNO: 10001-10093
? 426-09-11160 NUT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-51230 BOLT 4
SN: 10624-
KIT-FLAG: _-
SERIALNO: 10624-
? 01010-51225 BOLT 4
SN: 10001-40623
KIT-FLAG: _-
SERIALNO: 10001-40623
? 01010-51230 BOLT,(FOR TBG/ABE SPEC.) 4
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01010-51225 BOLT,(FOR TBG/ABE SPEC.) 4
SN: 10001-10705
KIT-FLAG: _-
SERIALNO: 10001-10705
? 01643-31232 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-51220 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-

Wheel Loaders Komatsu / WA400-1 S/N 10001-UP (Overseas Version)(wa400-1c) / HYDRAULIC PIPING (DUMP CYLINDER LINE)(180180 : 6421)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
