Содержание Wheel Loaders Komatsu WA200-5-SN S/N 65001-UP(wa200-6r)

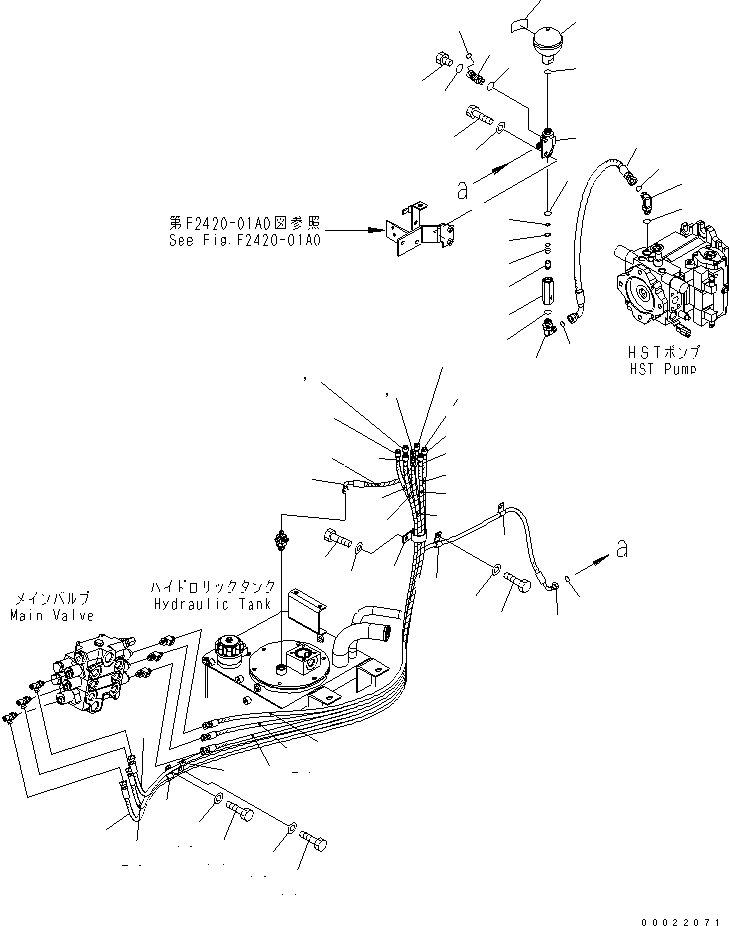

HYDRAULIC PIPING (ACCUMLATOR) (FOR 3-SPOOL VALVE)(180250 : H4200-09A2)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-60-11410 ACCUMULATOR 1
SN: 65001-
? 09659-A057B PLATE¤ SAFETY 1
SN: 65001-
? 418-62-34232 TEE 1
SN: 65001-
? 07002-12034 O-RING 1
SN: 65001-
? 01010-81025 BOLT 2
SN: 65001-
? 01643-31032 WASHER 2
SN: 65001-
? 419-879-3260 TEE 1
SN: 65001-
? 07002-11423 O-RING 1
SN: 65001-
? 02896-11008 O-RING 1
SN: 65001-
? 07002-12034 O-RING 1
SN: 65001-
? 07040-11007 PLUG 1
SN: 65001-
? 07002-11023 O-RING 1
SN: 65001-
? 418-62-31491 VALVE ASS'Y 1
SN: 65001-
? 07002-12034 • O-RING 1
SN: 65001-
? 205-60-64300 • CHECK VALVE ASS'Y 1
SN: 65001-
? 04065-01410 • • RING 1
SN: 65001-
? 205-60-64290 • • BODY 1
SN: 65001-
? 205-60-51390 • • POPPET 1
SN: 65001-
? 205-60-51410 • • SPRING 1
SN: 65001-
? 205-60-51420 • • SEAT 1
SN: 65001-
? 02782-10422 • ELBOW 1
SN: 65001-
? 02896-11009 O-RING 1
SN: 65001-
? 417-62-34112 HOSE,YELLOW 1
SN: 65001-
? 21U-62-34710 • BAND¤ YELLOW 2
SN: 65001-
? 08210-01207 • SPIRAL TUBE 1
SN: 65001-
? 417-62-34122 HOSE,ORANGE 1
SN: 65001-
? 21U-62-34740 • BAND¤ ORANGE 2
SN: 65001-
? 08210-01207 • SPIRAL TUBE 1
SN: 65001-
? 417-62-34132 HOSE,RED 1
SN: 65001-
? 21U-62-34760 • BAND¤ RED 2
SN: 65001-
? 08210-01207 • SPIRAL TUBE 1
SN: 65001-
? 417-62-34142 HOSE,BLUE 1
SN: 65001-
? 21U-62-34750 • BAND¤ BLUE 2
SN: 65001-
? 08210-01207 • SPIRAL TUBE 1
SN: 65001-
? 02763-004A7 HOSE 1
SN: 65001-
? 418-62-34192 HOSE,RED-BLUE 1
SN: 65001-
? 21U-62-34720 • BAND¤ BLACK 2
SN: 65001-
? 21U-62-34750 • BAND¤ BLUE 2
SN: 65001-
? 08210-01202 • SPIRAL TUBE 1
SN: 65001-
? 417-62-34211 HOSE,BLUE-BLACK 1
SN: 65001-
? 21U-62-34750 • BAND¤ BLUE 2
SN: 65001-
? 21U-62-34760 • BAND¤ RED 2
SN: 65001-
? 08210-01205 • SPIRAL TUBE 1
SN: 65001-
? 418-62-35130 ELBOW 1
SN: 65001-
? 07000-12018 O-RING 1
SN: 65001-
? 02896-11012 O-RING 2
SN: 65001-
? 419-09-11150 CLIP 1
SN: 65001-
? 01010-81025 BOLT 1
SN: 65001-
? 01643-31032 WASHER 1
SN: 65001-
? 04434-51610 CLIP 2
SN: 65001-
? 01010-81025 BOLT 2
SN: 65001-
? 01643-31032 WASHER 2
SN: 65001-
? 04435-51210 CLIP 1
SN: 65001-
? 01010-81020 BOLT 1
SN: 65001-
? 01643-31032 WASHER 1
SN: 65001-
? 04435-51210 CLIP 1
SN: 65001-
? 01010-81020 BOLT 1
SN: 65001-
? 01643-31032 WASHER 1
SN: 65001-
? 417-877-3361 HOSE,GREEN 1
SN: 65001-
? 21U-62-34730 • BAND¤ GREEN 2
SN: 65001-
? 08210-01207 • SPIRAL TUBE 1
SN: 65001-
? 417-877-3351 HOSE,WHITE 1
SN: 65001-
? 21U-62-34730 • BAND¤ GREEN 2
SN: 65001-
? 08210-01207 • SPIRAL TUBE 1
SN: 65001-

Wheel Loaders Komatsu / WA200-5-SN S/N 65001-UP(wa200-6r) / HYDRAULIC PIPING (ACCUMLATOR) (FOR 3-SPOOL VALVE)(180250 : H4200-09A2)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
