Содержание Engines Komatsu 6D105-1N S/N 15149-UP(6d105-8c)

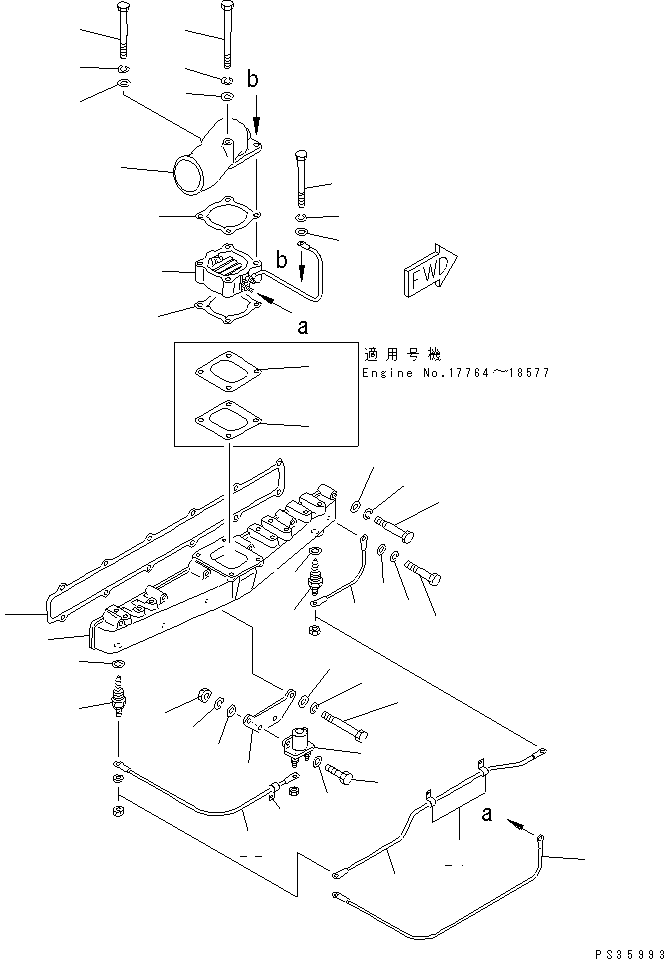

AIR INTAKE MANIFOLD AND CONNECTION(030050 : 0131)
Номер на схеме Каталожный номер Название Количество Детали
? 6136-11-4123 MANIFOLD,AIR INTAKE 1
SN: 18578-
KIT-FLAG: _-
SERIALNO: 18578-
? □6136-11-4122 MANIFOLD,AIR INTAKE 1
SN: 17764-18577
KIT-FLAG: _-
SERIALNO: 17764-18577
? □6136-11-4121 MANIFOLD,AIR INTAKE 1
SN: 15149-17763
KIT-FLAG: _-
SERIALNO: 15149-17763
? 6136-11-4890 SPACER 1
SN: 17764-18577
KIT-FLAG: _-
SERIALNO: 17764-18577
? 6136-11-4880 GASKET (K1) 1
SN: 17764-18577
KIT-FLAG: _-
SERIALNO: 17764-18577
? 600-815-2350 HEATER,COIL 2
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 07003-02228 • GASKET 1
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 6136-11-4811 GASKET (K1) 1
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 01010-30865 BOLT 10
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 01010-30850 BOLT 2
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 01602-00825 WASHER,SPRING 12
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 01640-00816 WASHER 12
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 6136-11-4260 CONNECTOR,AIR 1
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 600-815-2341 HEATER,RIBBON 1
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 6136-11-4820 GASKET (K1) 2
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 01010-30870 BOLT 2
SN: 18578-
KIT-FLAG: _-
SERIALNO: 18578-
? 01010-30875 BOLT 2
SN: 17764-18577
KIT-FLAG: _-
SERIALNO: 17764-18577
? 01010-30870 BOLT 2
SN: 15149-17763
KIT-FLAG: _-
SERIALNO: 15149-17763
? 01010-30875 BOLT 1
SN: 17764-
KIT-FLAG: _-
SERIALNO: 17764-
? 01010-30870 BOLT 1
SN: 15149-17763
KIT-FLAG: _-
SERIALNO: 15149-17763
? 6141-84-6460 BOLT 1
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 01602-00825 WASHER,SPRING 4
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 01640-00816 WASHER 4
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 6136-81-4111 PLATE 1
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 600-815-2170 SWITCH 1
SN: 19805-
KIT-FLAG: _-
SERIALNO: 19805-
? □600-815-2360 SWITCH,HEATER 1
SN: 15149-19804
KIT-FLAG: _-
SERIALNO: 15149-19804
? 01010-30620 BOLT 2
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 01580-00605 NUT 2
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 01602-00619 WASHER,SPRING 2
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 01641-20608 WASHER 4
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 6136-81-4210 WIRE 1
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 6136-81-4220 WIRE 1
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 6136-81-4230 WIRE 1
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 6136-81-4240 WIRE 1
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 08036-11210 CLIP 1
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-
? 08036-10814 CLIP 2
SN: 15149-
KIT-FLAG: _-
SERIALNO: 15149-

Engines Komatsu / 6D105-1N S/N 15149-UP(6d105-8c) / AIR INTAKE MANIFOLD AND CONNECTION(030050 : 0131)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
