Содержание Wheel Loaders Komatsu WA200-3 S/N 63001-UP(wa200-3r)

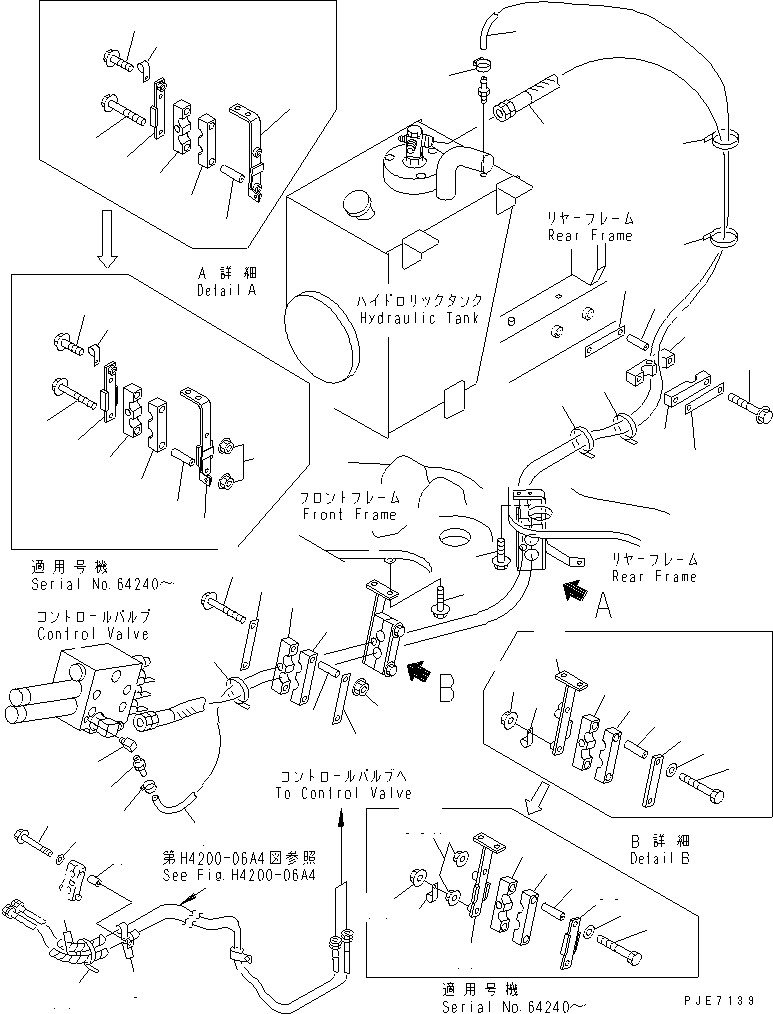

HYDRAULIC PIPING (DRAIN AND PRIOLOTY VALVE TO CONTROL VALVE) (WITH MULTI COUPLER)(180190 : H4200-01A4)
Номер на схеме Каталожный номер Название Количество Детали
? 418-62-23310 HOSE 1
SN: 63001-
? 421-70-13140 ELBOW 1
SN: 63001-
? 113-04-32130 NIPPLE 1
SN: 63001-
? 07261-20927 HOSE 1
SN: 63001-
? 07281-00197 CLAMP 2
SN: 63001-
? 08036-01814 CLIP 1
SN: 63001-
? 42A-62-11170 SPACER 1
SN: 63001-
? 01011-81250 BOLT 1
SN: 63001-
? 01643-31232 WASHER 2
SN: 63001-
? 361-18-21430 PROTECTOR 4
SN: 63001-
? 08034-20536 BAND 4
SN: 63001-
? 08036-02514 CLIP 2
SN: 63001-
? 01435-01016 BOLT 1
SN: 63001-
? 01584-01008 NUT 1
SN: 64240-
? 01584-01210 NUT 1
SN: 63001-64239
? 08034-20536 BAND 5
SN: 63001-
? 418-62-23611 CLAMP 1
SN: 63001-
? 418-62-23650 CLAMP 1
SN: 63001-
? 418-62-23780 PLATE 2
SN: 64240-
? 418-62-23630 PLATE 2
SN: 63001-64239
? 417-62-23391 SPACER 2
SN: 63001-
? 01435-01285 BOLT 2
SN: 63001-
? 01435-01225 BOLT 2
SN: 63001-
? 418-62-23611 CLAMP 1
SN: 63001-
? 418-62-23621 CLAMP 1
SN: 63001-
? 418-62-23641 PLATE 1
SN: 64240-
? 418-62-23640 PLATE 1
SN: 63001-64239
? 417-62-23690 SPACER 2
SN: 64240-
? 417-62-23391 SPACER 2
SN: 63001-64239
? 01435-01090 BOLT 2
SN: 64240-
? 01435-01290 BOLT 2
SN: 63001-64239
? 01584-01008 NUT 2
SN: 64240-
? 01435-01225 BOLT 2
SN: 63001-
? 418-62-23611 CLAMP 1
SN: 63001-
? 418-62-23621 CLAMP 1
SN: 63001-
? 418-62-23780 PLATE 1
SN: 64240-
? 418-62-23630 PLATE 1
SN: 63001-64239
? 417-62-23690 SPACER 2
SN: 64240-
? 417-62-23391 SPACER 2
SN: 63001-64239
? 01011-81005 BOLT 2
SN: 64240-
? 01011-81205 BOLT 2
SN: 63001-64239
? 01643-31032 WASHER 2
SN: 64240-
? 01643-31232 WASHER 2
SN: 63001-64239
? 01584-01008 NUT 2
SN: 64240-
? 418-62-23611 CLAMP 1
SN: 63001-
? 418-62-23621 CLAMP 1
SN: 63001-
? 418-62-23630 PLATE 2
SN: 63001-
? 417-62-23391 SPACER 2
SN: 63001-
? 01435-01290 BOLT 2
SN: 63001-
? 01584-01210 NUT 2
SN: 63001-
? 418-62-23191 BRACKET 1
SN: 64240-
? 418-62-23190 BRACKET 1
SN: 63001-64239
? 418-62-23381 BRACKET 1
SN: 64240-
? 418-62-23380 BRACKET 1
SN: 63001-64239
