Содержание Wheel Loaders Komatsu WA100-5-SN S/N 70001-UP(wa100-ar)

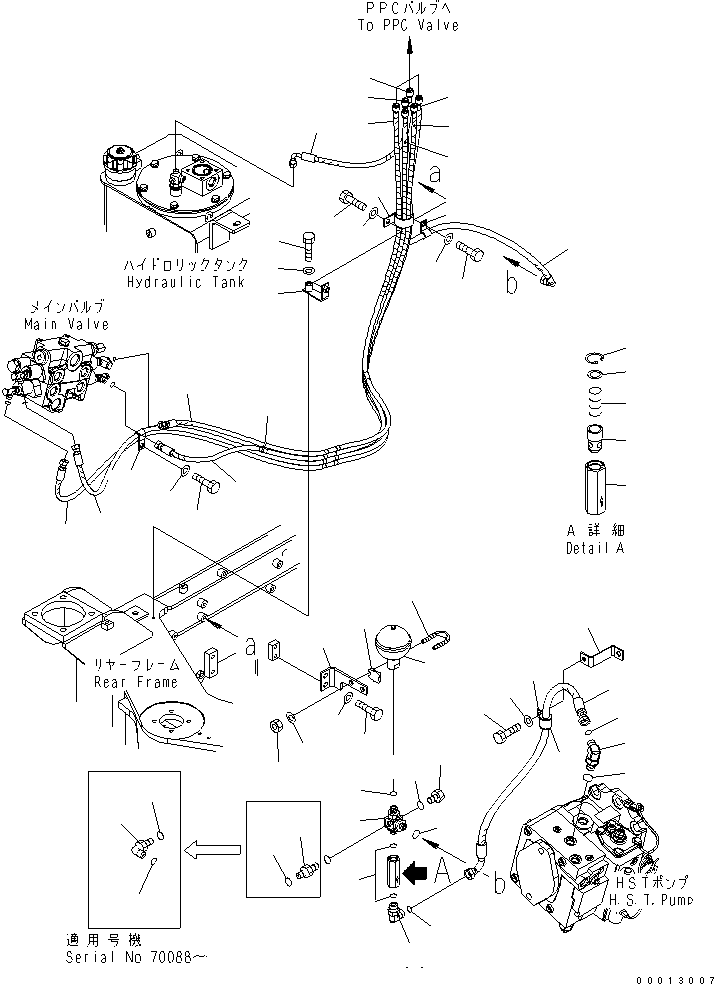

HYDRAULIC PIPING (P.P.C PIPING) (FOR MULTI COUPLER)(180240 : H4200-09A4)
Номер на схеме Каталожный номер Название Количество Детали
? 416-62-33511 HOSE,YELLOW 1
SN: 70001-
? 21U-62-34710 • BAND¤ YELLOW 2
SN: 70001-
? 416-62-33522 HOSE,ORANGE 1
SN: 70001-
? 21U-62-34740 • BAND¤ ORANGE 2
SN: 70001-
? 416-62-33531 HOSE,RED 1
SN: 70001-
? 21U-62-34760 • BAND¤ RED 2
SN: 70001-
? 416-62-33541 HOSE,BLUE 1
SN: 70001-
? 21U-62-34750 • BAND¤ BLUE 2
SN: 70001-
? 416-62-33930 PLATE 1
SN: 70001-
? 01010-81045 BOLT 1
SN: 70001-
? 01643-31032 WASHER 1
SN: 70001-
? 419-09-11150 CLIP 1
SN: 70001-
? 01010-81020 BOLT 1
SN: 70001-
? 01643-31032 WASHER 1
SN: 70001-
? 04435-51210 CLIP 1
SN: 70001-
? 01010-81045 BOLT 1
SN: 70001-
? 01643-31032 WASHER 1
SN: 70001-
? 416-62-33552 HOSE,BLACK-BLUE 1
SN: 70001-
? 21U-62-34720 • BAND¤ BLACK 2
SN: 70001-
? 21U-62-34750 • BAND¤ BLUE 2
SN: 70001-
? 20Y-60-11410 ACCUMULATOR 1
SN: 70001-
? 416-62-33571 BRACKET 1
SN: 70001-
? 01010-81020 BOLT 2
SN: 70001-
? 01643-31032 WASHER 2
SN: 70001-
? 07283-23442 CLIP 1
SN: 70001-
? 07283-53444 SEAT 1
SN: 70001-
? 01597-01009 NUT 2
SN: 70001-
? 01643-31032 WASHER 2
SN: 70001-
? 416-62-33960 TEE 1
SN: 70001-
? 07002-12034 O-RING 3
SN: 70001-
? 07002-11423 O-RING 1
SN: 70088-
? 02896-11009 O-RING 1
SN: 70001-
? 02782-10210 ELBOW 1
SN: 70088-
? 02781-00210 UNION 1
SN: 70001-70087
? 02896-11008 O-RING 1
SN: 70001-
? 07040-11007 PLUG 1
SN: 70001-
? 07002-11023 O-RING 1
SN: 70001-
? 205-60-64300 CHECK VALVE ASS'Y 1
SN: 70001-
? 04065-01410 • RING 1
SN: 70001-
? 205-60-64290 • BODY 1
SN: 70001-
? 205-60-51390 • POPPET 1
SN: 70001-
? 205-60-51410 • SPRING 1
SN: 70001-
? 205-60-51420 • SEAT 1
SN: 70001-
? 02782-10422 ELBOW 1
SN: 70001-
? 02896-11012 O-RING 2
SN: 70001-
? 02782-10425 ELBOW 1
SN: 70001-
? 07002-12434 O-RING 1
SN: 70001-
? 416-62-33660 HOSE 1
SN: 70001-
? 416-62-33970 BRACKET 1
SN: 70001-
? 04434-52512 CLIP 1
SN: 70031-
? 04434-52712 CLIP 1
SN: 70001-70030
? 07095-20318 CUSHION 1
SN: 70031-
? 07095-20418 CUSHION 1
SN: 70001-70030
? 01010-81020 BOLT 1
SN: 70031-
? 01010-81025 BOLT 1
SN: 70001-70030
? 01643-31032 WASHER 1
SN: 70001-
? 416-62-33563 HOSE,RED-BLUE 1
SN: 70001-
? 21U-62-34760 • BAND¤ RED 2
SN: 70001-
? 21U-62-34750 • BAND¤ BLUE 2
SN: 70001-
? 04434-51810 CLIP 1
SN: 70001-
? 01010-81020 BOLT 1
SN: 70001-
? 01643-31032 WASHER 1
SN: 70001-
? 08034-20519 BAND 1
SN: 70001-

Wheel Loaders Komatsu / WA100-5-SN S/N 70001-UP(wa100-ar) / HYDRAULIC PIPING (P.P.C PIPING) (FOR MULTI COUPLER)(180240 : H4200-09A4)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
