Содержание Wheel Loaders Komatsu WA100M-3-CB S/N 10001-UP(wa100m0r)

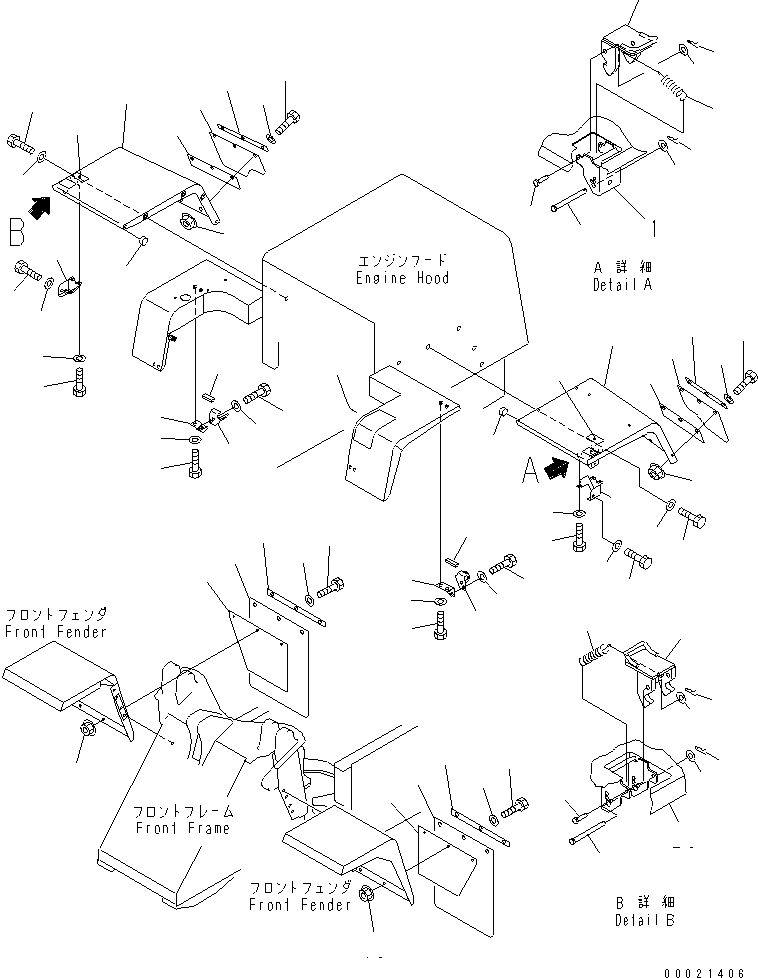

FULL FENDER (REAR)(#11501-)(270280 : M4220-01A0A)
Номер на схеме Каталожный номер Название Количество Детали
? 415-54-27130 FENDER,L.H. 1
SN: 11501-
? 01010-81225 BOLT 3
SN: 11501-
? 01643-31232 WASHER 3
SN: 11501-
? 09415-01008 CAP 2
SN: 11001-
? 415-54-27170 BRACKET,L.H. 1
SN: 11501-
? 418-54-24730 SHEET 1
SN: 11001-
? 01010-81225 BOLT 2
SN: 11501-
? 01643-31232 WASHER 2
SN: 11501-
? 417-54-24630 LATCH 1
SN: 11001-
? 415-54-11630 PIN 1
SN: 11001-
? 04205-10622 PIN 2
SN: 11001-
? 01641-20608 WASHER 3
SN: 11001-
? 04052-10633 PIN,SNAP 3
SN: 11001-
? 417-54-24610 SPRING 1
SN: 11001-
? 415-54-27190 STRIKER,L.H. 1
SN: 11501-
? 01010-81025 BOLT 2
SN: 11501-
? 01643-31032 WASHER 2
SN: 11501-
? 415-54-27150 COVER,L.H. 1
SN: 11501-
? 01010-81016 BOLT 3
SN: 11501-
? 01643-31032 WASHER 3
SN: 11501-
? 01010-81020 BOLT 1
SN: 11501-
? 01643-31032 WASHER 1
SN: 11501-
? 415-54-27140 FENDER,R.H. 1
SN: 11501-
? 01010-81225 BOLT 3
SN: 11501-
? 01643-31232 WASHER 3
SN: 11501-
? 09415-01008 CAP 2
SN: 11001-
? 415-54-27180 BRACKET,R.H. 1
SN: 11501-
? 418-54-24730 SHEET 1
SN: 11001-
? 01010-81225 BOLT 2
SN: 11501-
? 01643-31232 WASHER 2
SN: 11501-
? 417-54-24630 LATCH 1
SN: 11001-
? 415-54-11630 PIN 1
SN: 11001-
? 04205-10622 PIN 2
SN: 11001-
? 01641-20608 WASHER 3
SN: 11001-
? 04052-10633 PIN,SNAP 3
SN: 11001-
? 417-54-24610 SPRING 1
SN: 11001-
? 415-54-27210 STRIKER,R.H. 1
SN: 11501-
? 01010-81025 BOLT 2
SN: 11501-
? 01643-31032 WASHER 2
SN: 11501-
? 415-54-27160 COVER,R.H. 1
SN: 11501-
? 01010-81016 BOLT 3
SN: 11501-
? 01643-31032 WASHER 3
SN: 11501-
? 01010-81020 BOLT 1
SN: 11501-
? 01643-31032 WASHER 1
SN: 11501-
? 415-54-24140 SHEET 2
SN: 11001-
? 415-54-24130 PLATE 2
SN: 11001-
? 01010-81230 BOLT 6
SN: 11501-
? 01643-31232 WASHER 6
SN: 11501-
? 01584-01210 NUT 6
SN: 11001-
? 415-54-24920 SHEET,L.H. 1
SN: 11001-
? 415-54-24940 PLATE 1
SN: 11001-
? 01010-81230 BOLT 6
SN: 11501-
? 01643-31232 WASHER 6
SN: 11501-
? 01584-01210 NUT 6
SN: 11001-
? 415-54-24930 SHEET,R.H. 1
SN: 11001-
? 415-54-24940 PLATE 1
SN: 11001-
? 415-54-24250 PLATE 2
SN: 11001-
? 415-54-24870 PLATE 2
SN: 11001-
? 417-54-24550 PLATE¤ CAUTION 2
SN: 11001-
