| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|

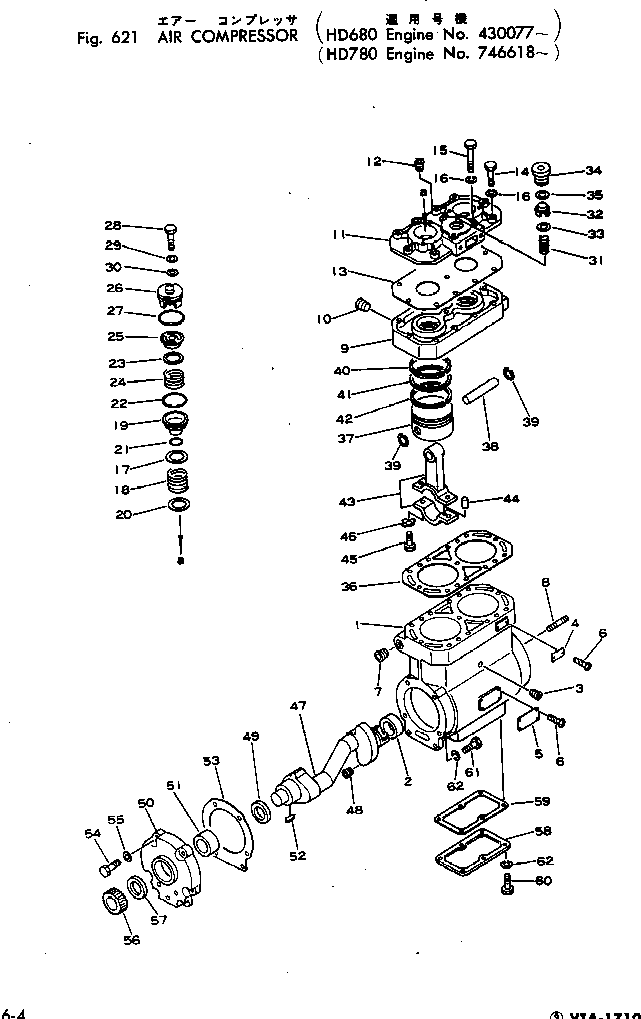

| ? | CUAR-7545 | AIR COMPRESSOR | 1 | SN: 430077-. KIT-FLAG: _- SERIALNO: 430077-. |
|||
| ? | CU3025827 | AIR COMPRESSOR | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | CUAR-7533 | • CRANK CASE ASS'Y | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU147610 | • • BUSHING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | 02720-20406 | • • PLUG | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU136403 | • • PLATE, NAME | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU160047 | • • PLATE | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CUS-2286 | • • SCREW | 6 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CUS-908 | • PLUG | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU122299 | • STUD | 4 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CUAR-7541 | • HEAD AND COVER | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU184228 | • • HEAD | 1 | SN: 430077-. KIT-FLAG: _- SERIALNO: 430077-. |
|||
| ? | CU208295 | • • HEAD | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | CUS-908 | • • PLUG | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU184229 | • • COVER | 1 | SN: 430077-. KIT-FLAG: _- SERIALNO: 430077-. |
|||
| ? | CU3009733 | • • COVER | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | 02720-20204 | • • PLUG | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU184235 | • • GASKET | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CUS-102-D | • • BOLT | 8 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CUS-199-A | • • BOLT | 3 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | 01602-00929 | • • WASHER | 11 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU127940 | • • VALVE | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU128080 | • • SPRING | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU144714 | • • SEAT | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU183429 | • • PLATE | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU128085 | • • O-RING | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU128086 | • • O-RING | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU144948 | • • VALVE | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU190334 | • • SPRING | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU145028 | • • SEAT | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU184234 | • • RETAINER | 2 | SN: 430077-535023 KIT-FLAG: _- SERIALNO: 430077-535023 |
|||
| ? | CU195368 | • • RETAINER | 2 | SN: 535024- KIT-FLAG: _- SERIALNO: 535024- |
|||
| ? | CU128087 | • • O-RING | 2 | SN: 430077-535023 KIT-FLAG: _- SERIALNO: 430077-535023 |
|||
| ? | CU211315 | • • O-RING | 2 | SN: 535024- KIT-FLAG: _- SERIALNO: 535024- |
|||
| ? | CUS-107 | • • BOLT | 4 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | 01602-00825 | • • WASHER | 4 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU109557 | • • WASHER | 4 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU150631 | • • SPRING | 1 | SN: 430077-535023 KIT-FLAG: _- SERIALNO: 430077-535023 |
|||
| ? | CU217557 | • • SPRING | 1 | SN: 535024- KIT-FLAG: _- SERIALNO: 535024- |
|||
| ? | CU184240 | • • CAP | 1 | SN: 430077-535023 KIT-FLAG: _- SERIALNO: 430077-535023 |
|||
| ? | CU191037 | • • CAP | 1 | SN: 535024- KIT-FLAG: _- SERIALNO: 535024- |
|||
| ? | CU127936 | • • SEAL | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU184239 | • • PLUG | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CUS-1774 | • • GASKET | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU184236 | • • GASKET | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | STANDARD | SERIALNO: |
|||||
| ? | CUBM-77410 | • PISTON ASS'Y | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.25MM | SERIALNO: |
|||||
| ? | 6684-99-3201 | • PISTON ASS'Y | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.50MM | SERIALNO: |
|||||
| ? | 6684-98-3201 | • PISTON ASS'Y | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.75MM | SERIALNO: |
|||||
| ? | 6684-97-3201 | • PISTON ASS'Y | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | STANDARD | SERIALNO: |
|||||
| ? | CU165430 | • • PISTON | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.25MM | SERIALNO: |
|||||
| ? | 6684-99-3211 | • • PISTON | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.50MM | SERIALNO: |
|||||
| ? | 6684-98-3211 | • • PISTON | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.75MM | SERIALNO: |
|||||
| ? | 6684-97-3211 | • • PISTON | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU119810 | • • PIN | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU119859 | • • RING | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | STANDARD | SERIALNO: |
|||||
| ? | CUAR-73350 | • PISTON RING ASS'Y | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.25MM | SERIALNO: |
|||||
| ? | 6684-99-3021 | • PISTON RING ASS'Y | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.50MM | SERIALNO: |
|||||
| ? | 6684-98-3021 | • PISTON RING ASS'Y | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.75MM | SERIALNO: |
|||||
| ? | 6684-97-3021 | • PISTON RING ASS'Y | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | STANDARD | SERIALNO: |
|||||
| ? | CU650330 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.25MM | SERIALNO: |
|||||
| ? | CU650331 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.50MM | SERIALNO: |
|||||
| ? | CU650332 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.75MM | SERIALNO: |
|||||
| ? | CU650333 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | STANDARD | SERIALNO: |
|||||
| ? | CU187350 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.25MM | SERIALNO: |
|||||
| ? | CU187351 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.50MM | SERIALNO: |
|||||
| ? | CU187352 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.75MM | SERIALNO: |
|||||
| ? | CU187353 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | STANDARD | SERIALNO: |
|||||
| ? | CU180810 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.25MM | SERIALNO: |
|||||
| ? | CU180811 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.50MM | SERIALNO: |
|||||
| ? | CU180812 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | OVERSIZE 0.75MM | SERIALNO: |
|||||
| ? | CU180813 | • • RING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CUAR-1094 | • CONNECTING ROD A. | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU184350 | • • ROD | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU201982 | • • DOWEL | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | 02030-20938 | • • BOLT | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU184125 | • • PLATE | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CUAR-7542 | • CRANKSHAFT ASS'Y | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU200370 | • • CRANKSHAFT | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | 02720-20104 | • • PLUG | 3 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU188040 | • PLATE | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU188042 | • PLATE, 0.25MM | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
||||
| ? | CU188044 | • PLATE, 0.10MM | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
||||
| ? | CUAR-7543 | • SUPPORT ASS'Y | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU199351 | • • SUPPORT | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU199510 | • • BUSHING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | 02410-00619 | • KEY | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU199347 | • GASKET | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU191772 | • BOLT | 4 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CUS-606-A | • WASHER | 4 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU200398 | • COUPLING | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU199348 | • WASHER | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU184238 | • COVER | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU184237 | • GASKET | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | 02010-20625 | • BOLT | 6 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | 02010-20632 | • BOLT | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | 01602-00929 | • WASHER | 8 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CUAR-8613 | REPAIR KIT | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU127940 | • VALVE | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU128080 | • SPRING | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU144714 | • SEAT | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU144948 | • VALVE | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU190334 | • SPRING | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU145028 | • SEAT | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU150631 | • SPRING | 1 | SN: 430077-535023 KIT-FLAG: _- SERIALNO: 430077-535023 |
|||
| ? | CU217557 | • SPRING | 1 | SN: 535024- KIT-FLAG: _- SERIALNO: 535024- |
|||
| ? | CU184240 | • CAP | 1 | SN: 430077-535023 KIT-FLAG: _- SERIALNO: 430077-535023 |
|||
| ? | CU191037 | • CAP | 1 | SN: 535024- KIT-FLAG: _- SERIALNO: 535024- |
|||
| ? | CUAR-8614 | • REPAIR KIT | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU183429 | • • PLATE | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU128085 | • • O-RING | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU128086 | • • O-RING | 2 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CU128087 | • • O-RING | 2 | SN: 430077-535023 KIT-FLAG: _- SERIALNO: 430077-535023 |
|||
| ? | CU211315 | • • O-RING | 2 | SN: 535024- KIT-FLAG: _- SERIALNO: 535024- |
|||
| ? | CU127936 | • • SEAL | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
|||
| ? | CUS-1774 | • • GASKET | 1 | SN: 430077- KIT-FLAG: _- SERIALNO: 430077- |
