Содержание Wheel Loaders Komatsu WA20-2 S/N 10001-UP(wa20-2c)

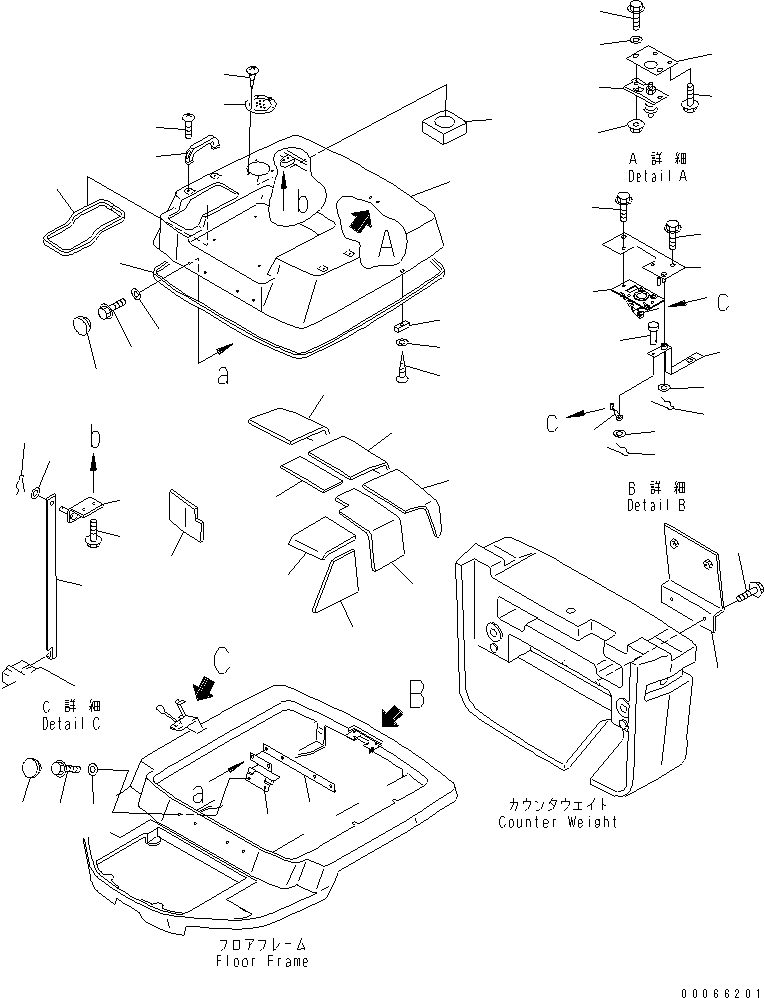

ENGINE HOOD (WITH CAR HEATER AND DEFROSTER)(#13801-)(270040 : M4100-01A1A)
Номер на схеме Каталожный номер Название Количество Детали
? 361-07-23231 HOOD ASS'Y 1
SN: 12569-
KIT-FLAG: _-
SERIALNO: 12569-
? ☆ • HOOD 1
SN: 12569-
KIT-FLAG: _-
SERIALNO: 12569-
? 363-54-31140 • SEAL 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31150 • PROTECTOR 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31231 • CUSHION 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01382-04820 • SCREW 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01641-20508 • WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 362-07-43410 COVER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01370-00510 SCREW 3
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31390 HINGE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01435-01035 BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31450 CAP 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01435-01035 BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31450 CAP,BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-54-21190 PLATE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-54-21170 PLATE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-54-21160 BRACKET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01435-00612 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 04052-10833 PIN,SNAP 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01641-20812 WASHER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31240 PLATE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01435-00816 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31200 LOCK ASS'Y 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31250 • STRIKER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31260 • LOCK 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01435-00820 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-30823 WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01584-00806 NUT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01435-00612 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31270 BRACKET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01435-00816 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31280 CABLE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31291 PLATE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 04205-10618 PIN 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01641-20608 WASHER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 04052-10633 PIN 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01641-20608 WASHER 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 04052-10633 PIN,SNAP 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-54-21130 HANDLE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01220-30612 SCREW 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-54-21260 SHEET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31520 SHEET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-54-21250 SHEET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-54-21220 SHEET 1
SN: 11170-
KIT-FLAG: _-
SERIALNO: 11170-
? 363-54-31590 SHEET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-54-21210 SHEET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31650 SHEET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-54-31670 SHEET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-07-23191 SHEET 1
SN: 12297-
KIT-FLAG: _-
SERIALNO: 12297-
? 363-54-31370 PLATE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01435-00610 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-

Wheel Loaders Komatsu / WA20-2 S/N 10001-UP(wa20-2c) / ENGINE HOOD (WITH CAR HEATER AND DEFROSTER)(#13801-)(270040 : M4100-01A1A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
