Содержание Wheel Loaders Komatsu WA20-2 S/N 10001-UP(wa20-2c)

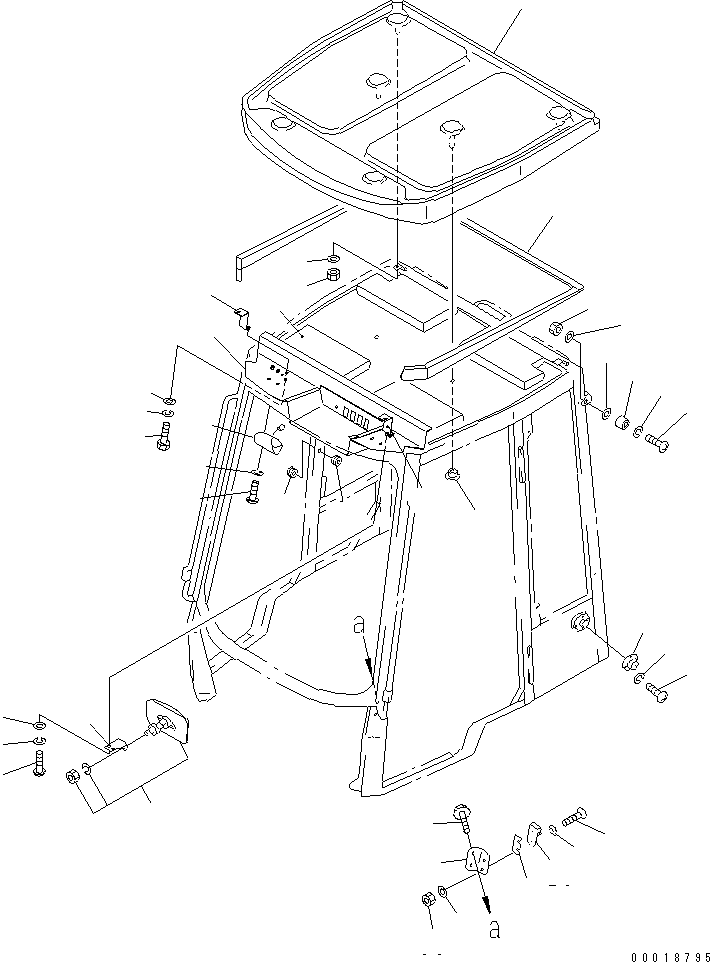

OPERATOR'S CAB (3/10) (ROOF AND ROOM MIRROR AND ROOM LAMP) (WITH PATO LIGHT)(#11542-)(240130 : K0210-03B1)
Номер на схеме Каталожный номер Название Количество Детали
? (362-56-41041) CAB ASS'Y,(WITH PATO LIGHT) 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? (362-56-41051) CAB ASS'Y,(WITH REAR LIGHT) 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? (362-56-41061) CAB ASS'Y,(WITH PATO AND REAR LIGHT) 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01B1 TO K0210-10B1.
SERIALNO:
? 362-56-41461 • ROOF 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 362-56-41660 • SHEET 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01580-11008 • NUT 4
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01643-31032 • WASHER 4
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 362-56-41470 • STOPPER 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01220-40430 • SCREW 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01601-20410 • WASHER 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01642-20405 • WASHER 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01580-10403 • NUT 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 362-56-41990 • WASHER 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 08141-11200 • LAMP 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 08116-01210 • • BULB, 10W 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01220-40416 • SCREW 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01601-20410 • WASHER 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 362-56-41480 • PAD 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 09416-10000 • BUTTON 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 362-56-42230 • COVER 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01220-40512 • SCREW 6
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01601-20513 • WASHER 6
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01642-20508 • WASHER 6
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 09415-00706 • CAP 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 419-56-11260 • MIRROR 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 362-56-41250 • PLATE 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01220-40512 • SCREW 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01601-20513 • WASHER 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01642-20508 • WASHER 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 362-56-41880 • PLATE,L.H. 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 362-56-41890 • PLATE,R.H. 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 421-54-15740 • STRIKER,L.H. 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 421-54-15750 • STRIKER,R.H. 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 419-54-15690 • PLATE 4
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01224-40816 • SCREW 4
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 421-54-15760 • WASHER 4
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01642-20810 • WASHER 4
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01580-10806 • NUT 4
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 362-56-41530 • BRACKET,L.H. 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 362-56-41540 • BRACKET,R.H. 1
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01435-01016 • BOLT 4
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 20T-54-25340 • CATCH 2
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01220-40520 • SCREW 6
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
? 01601-20513 • WASHER 6
SN: 11542-
KIT-FLAG: _-
SERIALNO: 11542-
