Содержание Wheel Loaders Komatsu WA20-2 S/N 10001-UP(wa20-2c)

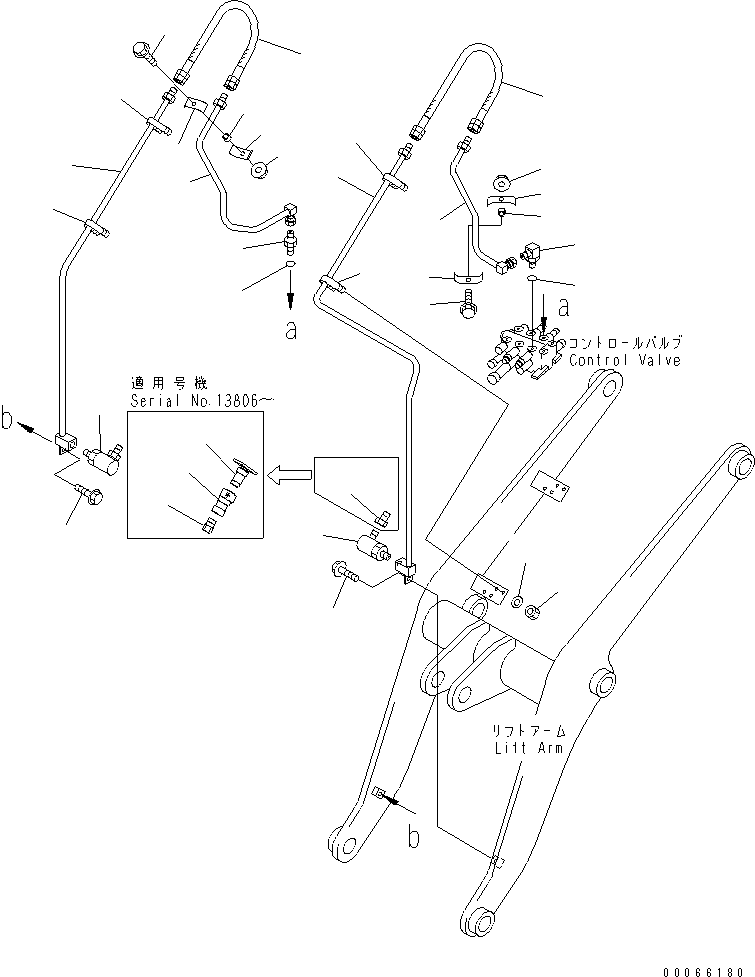

HYDRAULIC PIPING (FRONT ATTACHMENT LINE)(#13801-)(180290 : H4450-01A0A)
Номер на схеме Каталожный номер Название Количество Детали
? 20M-62-11310 NIPPLE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-12014 O-RING 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-877-2110 TUBE,L.H. 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-62-31210 ELBOW 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-12014 O-RING 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-877-2120 TUBE,R.H. 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-62-31160 CLAMP 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 363-62-33410 SPACER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01435-01035 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01584-01008 NUT 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07123-00305 HOSE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-877-2130 TUBE,L.H. 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-877-2320 TUBE,L.H.(FOR HI LIFT ARM) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-877-2140 TUBE,R.H. 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-877-2330 TUBE,R.H.(FOR HI LIFT ARM) 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07283-21529 CLIP 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-30823 WASHER 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01596-00807 NUT 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01435-01020 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 41H-879-1600 JOINT,SWIVEL 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 361-877-2150 ADAPTER 2
SN: 10001-13805
KIT-FLAG: _-
SERIALNO: 10001-13805
? 361-877-2260 JOINT 2
SN: 13806-
KIT-FLAG: _-
SERIALNO: 13806-
? 10E-60-16340 COUPLING 2
SN: 13806-
KIT-FLAG: _-
SERIALNO: 13806-
? 363-Z23-4170 PLUG 2
SN: 13806-
KIT-FLAG: _-
SERIALNO: 13806-

Wheel Loaders Komatsu / WA20-2 S/N 10001-UP(wa20-2c) / HYDRAULIC PIPING (FRONT ATTACHMENT LINE)(#13801-)(180290 : H4450-01A0A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
