Содержание Wheel Loaders Komatsu WA30-5 S/N 26001-UP (For North America)(wa30-5-c)

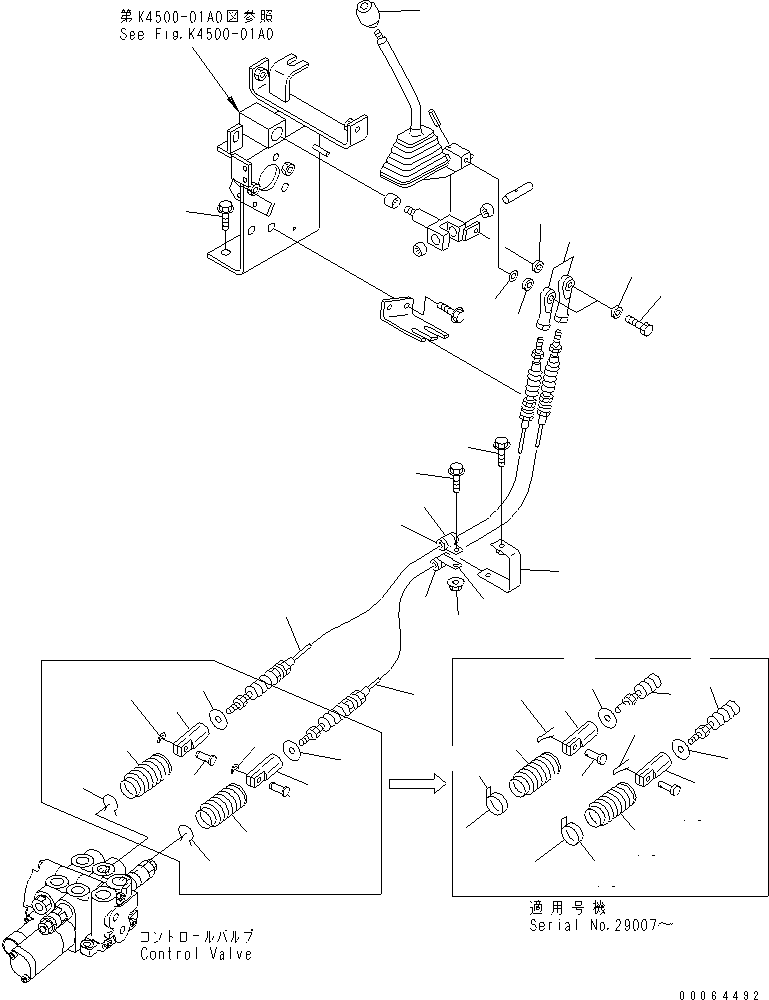

WORK EQUIPMENT CONTROL (LINK)(240280 : K4500-02A0)
Номер на схеме Каталожный номер Название Количество Детали
? 363-43-38190 KNOB 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01435-01025 BOLT 3
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-43-38170 PLATE 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 423-43-18440 GROMMET 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 04434-51810 CLIP 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01435-01030 BOLT 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01435-01025 BOLT 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01584-01008 NUT 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-43-38410 CABLE 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 04250-80847 END 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 04254-10823 SPACER 4
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01643-30823 WASHER 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01010-80830 BOLT 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 415-43-18460 YOKE 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 04205-10618 PIN 2
SN: 29007-
KIT-FLAG: _-
SERIALNO: 29007-
? 363-43-38420 PIN 2
SN: 26001-29006
KIT-FLAG: _-
SERIALNO: 26001-29006
? 04050-11612 PIN 2
SN: 29007-
KIT-FLAG: _-
SERIALNO: 29007-
? 363-43-38430 E-RING 2
SN: 26001-29006
KIT-FLAG: _-
SERIALNO: 26001-29006
? 205-06-64680 WASHER 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-43-38451 BOOT 2
SN: 29007-
KIT-FLAG: _-
SERIALNO: 29007-
? 363-43-38450 BOOT 2
SN: 26001-29006
KIT-FLAG: _-
SERIALNO: 26001-29006
? 08034-20414 BAND 2
SN: 29777-
KIT-FLAG: _-
SERIALNO: 29777-
? 08034-20310 BAND 2
SN: 29007-29776
KIT-FLAG: _-
SERIALNO: 29007-29776
? 363-43-38460 RING 2
SN: 26001-29006
KIT-FLAG: _-
SERIALNO: 26001-29006
