Содержание Wheel Loaders Komatsu WA30-5 S/N 26001-UP (For North America)(wa30-5-c)

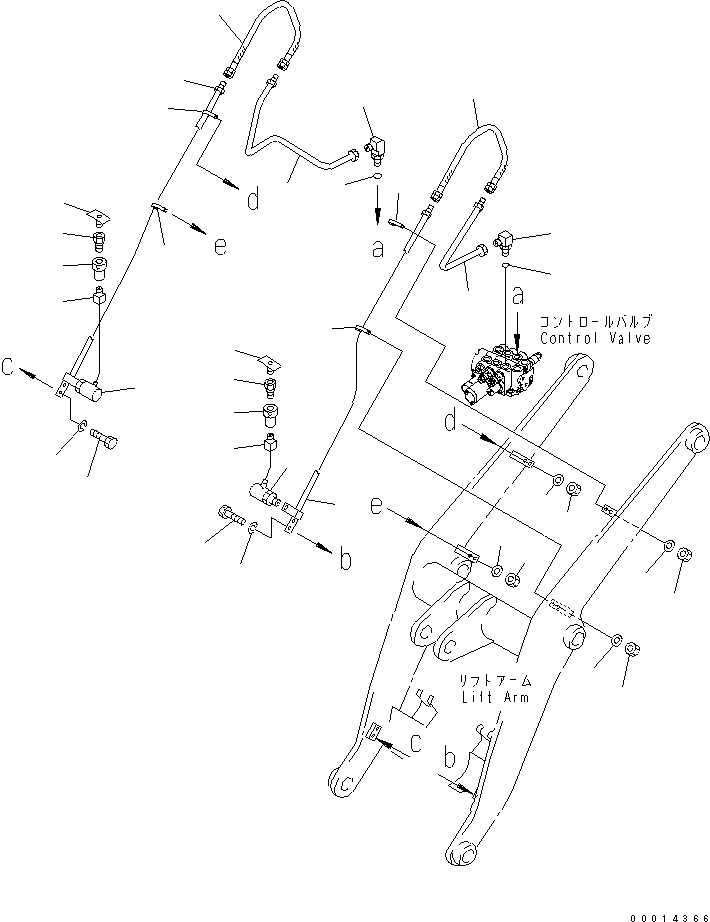

HYDRAULIC PIPING (FRONT ATTACHMENT LINE)(180090 : H4450-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 363-62-33510 ELBOW 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 07000-12018 O-RING 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 362-877-4150 TUBE,L.H. 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 07283-21529 CLIP 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01643-30823 WASHER 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01596-00807 NUT 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-877-3160 HOSE 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 362-877-4131 TUBE,L.H. 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 07283-21529 CLIP 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01643-30823 WASHER 4
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01596-00807 NUT 4
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01010-81020 BOLT 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01602-21030 WASHER,SPRING 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 07129-10300 JOINT,SWIVEL 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-923-1640 NIPPLE 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 10E-60-16340 COUPLING 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-Z23-4170 PLUG 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-Z23-4180 • COUPLING 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-Z23-4190 • PLUG 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-877-3130 ELBOW 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 07000-12018 O-RING 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 362-877-4160 TUBE,R.H. 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 07283-21529 CLIP 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01643-30823 WASHER 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01596-00807 NUT 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-877-3160 HOSE 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 362-877-4141 TUBE,R.H. 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 07283-21529 CLIP 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01643-30823 WASHER 4
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01596-00807 NUT 4
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01010-81020 BOLT 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 01602-21030 WASHER,SPRING 2
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 07129-10300 JOINT,SWIVEL 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-923-1640 NIPPLE 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 10E-60-16340 COUPLING 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-Z23-4170 PLUG 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-Z23-4180 • COUPLING 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-
? 363-Z23-4190 • PLUG 1
SN: 26001-
KIT-FLAG: _-
SERIALNO: 26001-

Wheel Loaders Komatsu / WA30-5 S/N 26001-UP (For North America)(wa30-5-c) / HYDRAULIC PIPING (FRONT ATTACHMENT LINE)(180090 : H4450-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
