Содержание Engines Komatsu SA8V170-1A S/N 10001-UP(sa8v170r)

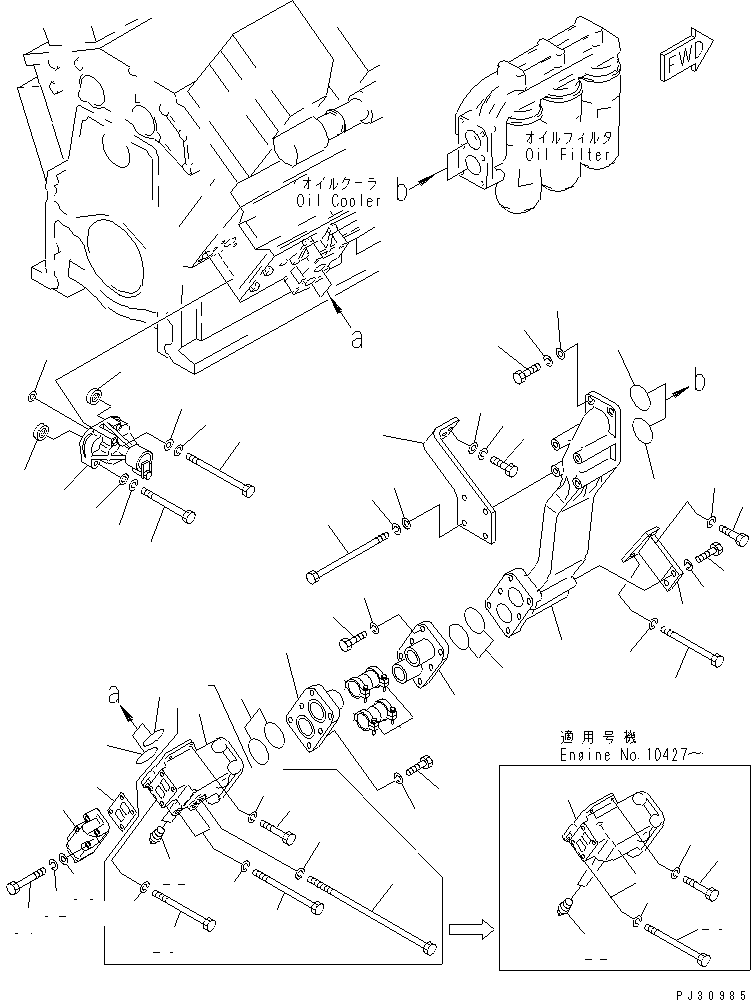

LUBRICATING OIL PIPING(090040 : 0321)
Номер на схеме Каталожный номер Название Количество Детали
? 6164-51-5350 CONNECTOR 1
SN: 10001-
? 07000-65060 O-RING (K2) 6
SN: 10001-
? 6164-51-5340 CONNECTOR 2
SN: 10001-
? 07332-01400 COUPLING ASS'Y 2
SN: 10001-
? 6164-51-5370 BRACKET 1
SN: 10001-
? 01011-31290 BOLT 4
SN: 10001-
? 01010-31235 BOLT 2
SN: 10001-
? 01602-01236 WASHER,SPRING 6
SN: 10001-
? 01641-21223 WASHER 6
SN: 10001-
? 01010-31245 BOLT 2
SN: 10001-
? 01602-01236 WASHER,SPRING 2
SN: 10001-
? 01641-21223 WASHER 2
SN: 10001-
? 01010-31235 BOLT 6
SN: 10001-
? 01010-31240 BOLT 6
SN: 10001-
? 01602-01236 WASHER,SPRING 12
SN: 10001-
? 6164-51-5360 BRACKET 1
SN: 10001-
? 01010-31025 BOLT 2
SN: 10001-
? 01010-31030 BOLT 1
SN: 10001-
? 01010-31080 BOLT 1
SN: 10001-
? 01602-01030 WASHER,SPRING 4
SN: 10001-
? 6164-51-5331 CONNECTOR 1
SN: 10427-
? ▩6164-51-5330 CONNECTOR 1
SN: 10001-10426
? (6164-51-5331{01010-31045(2))}
? (01010-31090(2){01602-01030(4))}
? 07042-00108 PLUG 2
SN: 10001-
? 07000-62055 O-RING (K2) 2
SN: 10001-
? 01010-31045 BOLT 2
SN: 10427-
? 01010-31035 BOLT 2
SN: 10001-10426
? 01010-31090 BOLT 2
SN: 10427-
? 01010-31080 BOLT 1
SN: 10001-10426
? 01011-31085 BOLT 2
SN: 10001-10426
? 6164-51-5380 BOLT 1
SN: 10001-10426
? 01602-01030 WASHER,SPRING 4
SN: 10427-
? 01602-01030 WASHER,SPRING 6
SN: 10001-10426
? (6164-51-5500) SAFETY VALVE ASS'Y,SAFETY (SEE FIG.0324) 1
SN: 10001-
? 6164-61-5810 GASKET (K2) 1
SN: 10001-
? 01010-30850 BOLT 4
SN: 10001-
? 01602-00825 WASHER,SPRING 4
SN: 10001-
? 01640-00816 WASHER 4
SN: 10001-
? (6164-51-5700) VALVE ASS'Y,COOLING (SEE FIG.0323) 1
SN: 10001-
? 6164-61-2820 GROMMET (K2) 2
SN: 10001-
? 6127-11-1830 GROMMET (K2) 1
SN: 10001-
? 01010-31060 BOLT 3
SN: 10001-
? 01010-31090 BOLT 1
SN: 10001-
? 01602-01030 WASHER,SPRING 4
SN: 10001-
? 01640-01016 WASHER 4
SN: 10001-

Engines Komatsu / SA8V170-1A S/N 10001-UP(sa8v170r) / LUBRICATING OIL PIPING(090040 : 0321)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
