Содержание Engines Komatsu SA8V170-1B S/N 10007-UP(sa8v172r)

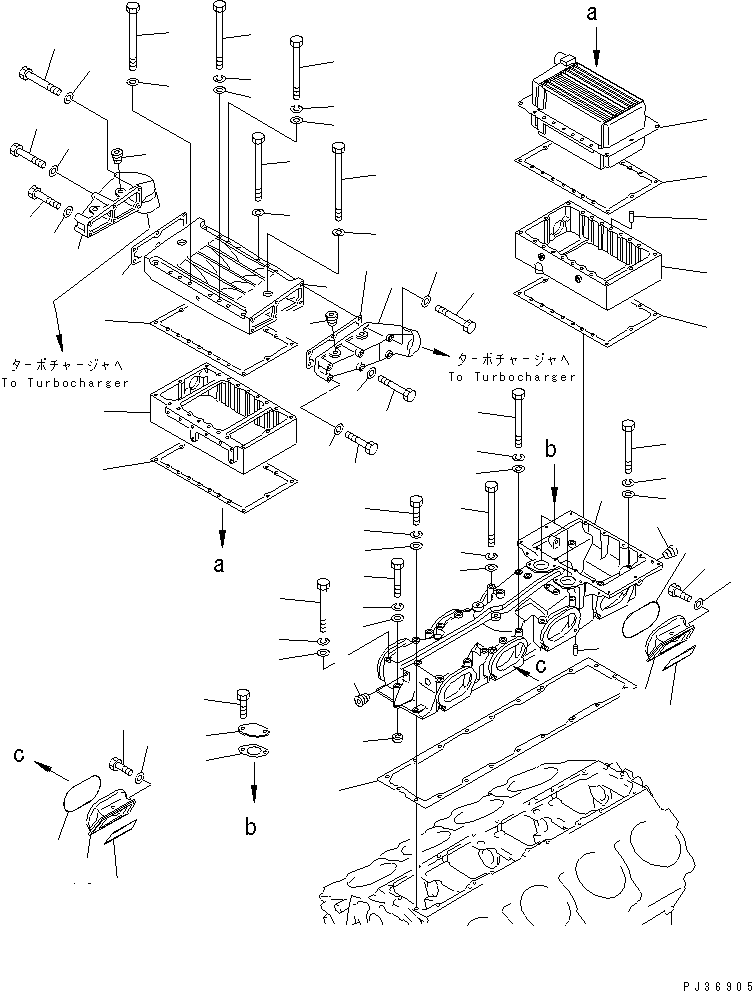

AIR INTAKE MANIFOLD AND AFTER COOLER(#10339-)(030050 : 0131A)
Номер на схеме Каталожный номер Название Количество Детали
? 6164-11-4131 MANIFOLD,INTAKE 1
SN: 10007-
? 07043-00108 PLUG 4
SN: 10007-
? 07043-00211 PLUG 1
SN: 10007-
? 6164-21-1190 PIN 2
SN: 10007-
? 6164-11-4120 GROMMET (K1) 1
SN: 10007-
? 6164-11-4151 GASKET (K1) 1
SN: 10354-
? □6164-11-4150 GASKET (K1) 1
SN: 10007-10353
? 01010-31085 BOLT 1
SN: 10007-
? 01010-31035 BOLT 3
SN: 10007-
? 01011-51050 BOLT 5
SN: 10239-
? 01011-31065 BOLT 1
SN: 10007-
? 01011-31075 BOLT 5
SN: 10007-
? 700-26-11121 BOLT 2
SN: 10007-
? 01602-01030 WASHER,SPRING 17
SN: 10007-
? 01640-01016 WASHER 17
SN: 10007-
? 6164-11-4190 PLATE 2
SN: 10339-
? 6164-61-6360 GASKET (K1) 2
SN: 10007-
? 01010-31025 BOLT 4
SN: 10239-
? 6165-11-4811 CONNECTOR 7
SN: 10339-
? 6165-11-4820 CONNECTOR 1
SN: 10339-
? 6164-11-4850 O-RING (K1) 8
SN: 10007-
? 6164-11-4871 O-RING (K1) 8
SN: 10246-
? 01010-31025 BOLT 32
SN: 10007-
? 01640-01016 WASHER 32
SN: 10007-
? 6164-61-7101 AFTER COOLER ASS'Y 1
SN: 10239-
? 6164-61-6150 • HOUSING 1
SN: 10007-
? 6164-61-6111 • CORE ASS'Y 1
SN: 10239-
? 6164-61-6140 • HOUSING 1
SN: 10007-
? 04020-01024 • PIN,DOWEL 2
SN: 10007-
? 6164-61-7110 • COVER 1
SN: 10007-
? 6164-61-6130 • GASKET (K1) 3
SN: 10007-
? 700-26-11122 • BOLT 2
SN: 10007-
? 700-84-11171 • BOLT 2
SN: 10007-
? 01602-01030 • WASHER,SPRING 4
SN: 10007-
? 01640-01016 • WASHER 4
SN: 10007-
? 6164-11-4330 GASKET (K1) 1
SN: 10007-
? 6164-61-7120 BOLT 2
SN: 10007-
? 6164-61-7130 BOLT 6
SN: 10007-
? 6164-61-7190 BOLT 6
SN: 10007-
? 01640-01016 WASHER 14
SN: 10007-
? 6164-61-7340 CONNECTOR 1
SN: 10007-
? 6164-61-7350 CONNECTOR 1
SN: 10007-
? 02720-10406 PLUG 4
SN: 10007-
? 6164-61-7160 GASKET (K1) 2
SN: 10007-
? 01010-31075 BOLT 4
SN: 10007-
? 01011-31010 BOLT 4
SN: 10007-
? 01011-31025 BOLT 4
SN: 10007-
? 01640-01016 WASHER 12
SN: 10007-

Engines Komatsu / SA8V170-1B S/N 10007-UP(sa8v172r) / AIR INTAKE MANIFOLD AND AFTER COOLER(#10339-)(030050 : 0131A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
