Содержание Excavators Komatsu PC1000SP-1 S/N 10001-UP(pc10000c)
TRACK ROLLER(090230 : 3301)
Номер на схеме Каталожный номер Название Количество Детали
? 21N-30-00023 TRACK ROLLER ASS'Y,SINGLE FLANGE 16
SN: 10460-
KIT-FLAG: _-
SERIALNO: 10460-
? □21N-30-00022 TRACK ROLLER ASS'Y,SINGLE FLANGE 16
SN: 10096-10459
KIT-FLAG: _-
SERIALNO: 10096-10459
? ▩21N-30-00021 TRACK ROLLER ASS'Y,SINGLE FLANGE 16
SN: 10092-10095
KIT-FLAG: _-
SERIALNO: 10092-10095
? (21N-30-00022,21N-30-16230(2))
SERIALNO:
? 21N-30-00020 TRACK ROLLER ASS'Y,SINGLE FLANGE 16
SN: 10001-10091
KIT-FLAG: _-
SERIALNO: 10001-10091
? 21N-30-16111 • ROLLER,TRACK 1
SN: 10460-
KIT-FLAG: _-
SERIALNO: 10460-
? ▩21N-30-16110 • ROLLER,TRACK 1
SN: 10001-10459
KIT-FLAG: _-
SERIALNO: 10001-10459
? (21N-30-16111,21N-30-16221(2))
SERIALNO:
? 21N-30-16140 • BUSHING 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21N-30-16210 • SHAFT 1
SN: 10096-
KIT-FLAG: _-
SERIALNO: 10096-
? 21N-30-16130 • SHAFT 1
SN: 10001-10095
KIT-FLAG: _-
SERIALNO: 10001-10095
? 07052-21624 • PLUG 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21N-30-00040 • FLOATING SEAL ASS'Y 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? ☆ • • SEAL,SEAL 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? ☆ • • O-RING 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-05100 • O-RING 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21N-30-16221 • COLLAR 2
SN: 10460-
KIT-FLAG: _-
SERIALNO: 10460-
? 21N-30-16220 • COLLAR 2
SN: 10096-10459
KIT-FLAG: _-
SERIALNO: 10096-10459
? 21N-30-16150 • COLLAR 2
SN: 10001-10095
KIT-FLAG: _-
SERIALNO: 10001-10095
? 21N-30-16170 • RING 2
SN: 10096-
KIT-FLAG: _-
SERIALNO: 10096-
? 21N-30-16170 • RING 4
SN: 10092-10095
KIT-FLAG: _-
SERIALNO: 10092-10095
? 21N-30-16170 • RING 2
SN: 10001-10091
KIT-FLAG: _-
SERIALNO: 10001-10091
? 21N-30-16230 KEY 32
SN: 10096-
KIT-FLAG: _-
SERIALNO: 10096-
? 01011-83030 BOLT 64
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-33080 WASHER 64
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21N-30-16240 SHIM 128
SN: 10446-
KIT-FLAG: _-
SERIALNO: 10446-
? 21N-30-16260 SHIM 128
SN: 10446-
KIT-FLAG: _-
SERIALNO: 10446-
? 21N-30-16250 SHIM 128
SN: 10446-
KIT-FLAG: _-
SERIALNO: 10446-

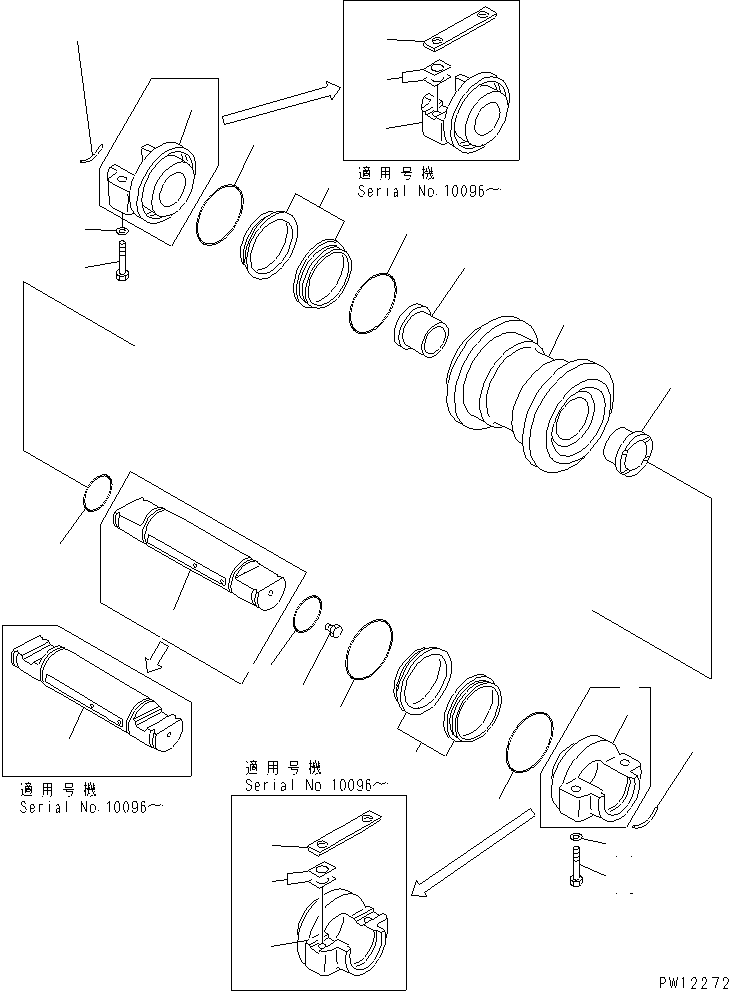

Excavators Komatsu / PC1000SP-1 S/N 10001-UP(pc10000c) / TRACK ROLLER(090230 : 3301)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
