Содержание Excavators Komatsu PC1250-8R S/N 35001-35200 (EGR-LESS)(pc12504c)

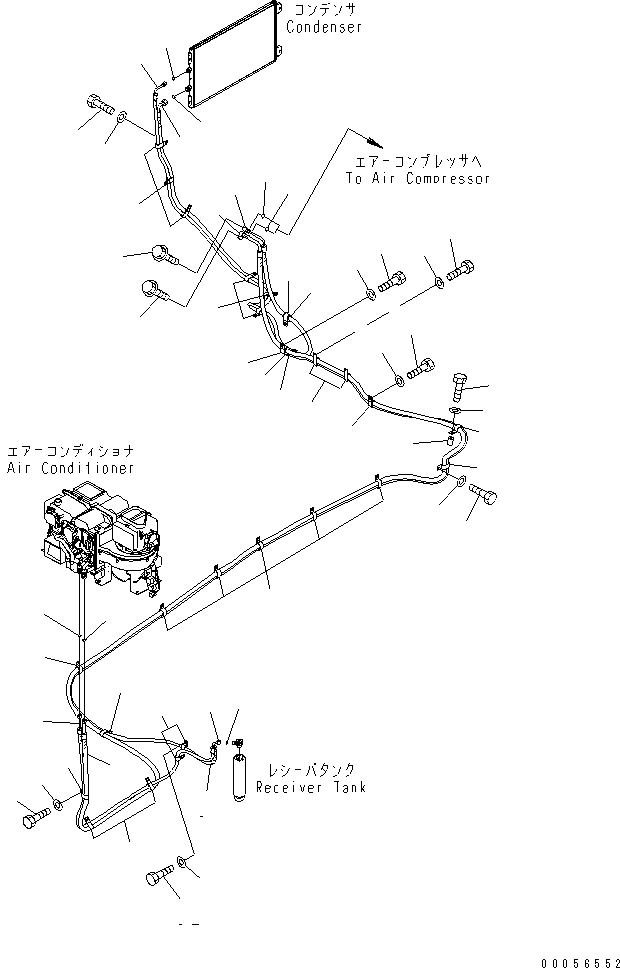

AIR CONDITIONER (HOSE JOINT)(#35001-)(240430 : K0710-03A0)
Номер на схеме Каталожный номер Название Количество Детали
? 21N-979-4121 HOSE, 3500MM 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-979-3140 • O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-979-3751 HOSE, 8000MM 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-979-3150 • O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-979-4142 HOSE, 6600MM 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-979-3130 • O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-979-3680 HOSE, 1800MM 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-979-3150 • O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04435-51812 CLIP 7
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 5
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 5
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04435-51912 CLIP 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04434-52712 CLIP 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07095-20419 CUSHION 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04434-53212 CLIP 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07095-20522 CUSHION 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04435-51912 CLIP 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04435-51912 CLIP 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81260 BOLT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-03-11220 COLLAR 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04435-51912 CLIP 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04435-51912 CLIP 10
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 3
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 3
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04434-51512 CLIP 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01435-00625 BOLT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01435-00630 BOLT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-

Excavators Komatsu / PC1250-8R S/N 35001-35200 (EGR-LESS)(pc12504c) / AIR CONDITIONER (HOSE JOINT)(#35001-)(240430 : K0710-03A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
