Содержание Excavators Komatsu PC1250-8R S/N 35001-35200 (EGR-LESS)(pc12504c)

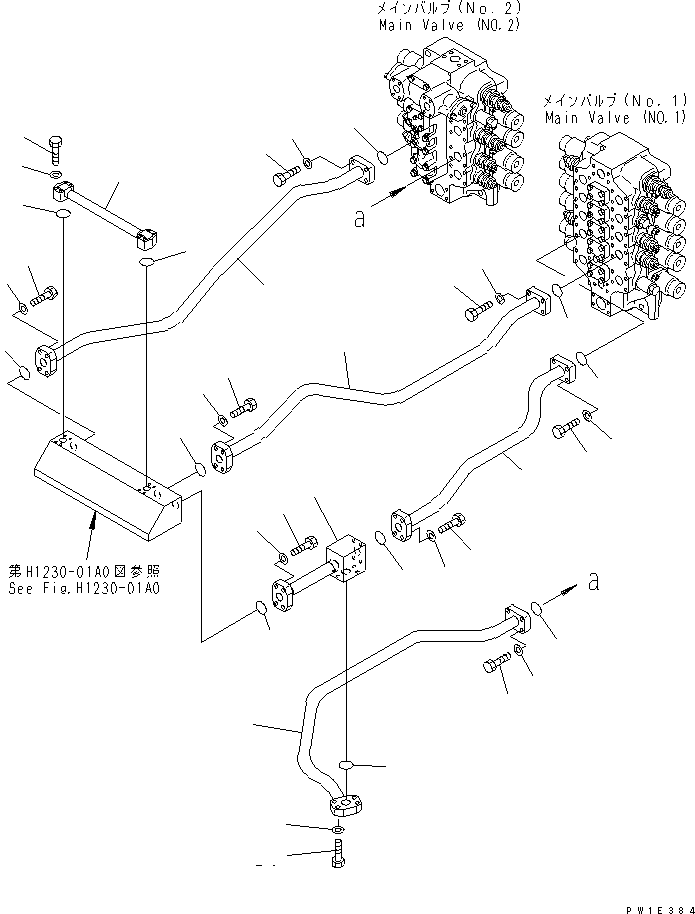

VALVE DELIVERY PIPING (BUCKET) (NO.1 AND NO.2 VALVE)(#35001-)(180600 : H1222-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 21N-62-37620 TUBE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3048 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3048 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81455 BOLT 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31445 WASHER 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-37630 TUBE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3048 O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81455 BOLT 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31445 WASHER 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-37640 TUBE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3048 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81455 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31445 WASHER 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-37860 TUBE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3035 O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81060 BOLT 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-51032 WASHER 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-37650 TUBE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3048 O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81455 BOLT 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31445 WASHER 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-37660 TUBE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3048 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3048 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81445 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81455 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31445 WASHER 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-

Excavators Komatsu / PC1250-8R S/N 35001-35200 (EGR-LESS)(pc12504c) / VALVE DELIVERY PIPING (BUCKET) (NO.1 AND NO.2 VALVE)(#35001-)(180600 : H1222-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
